Descriere

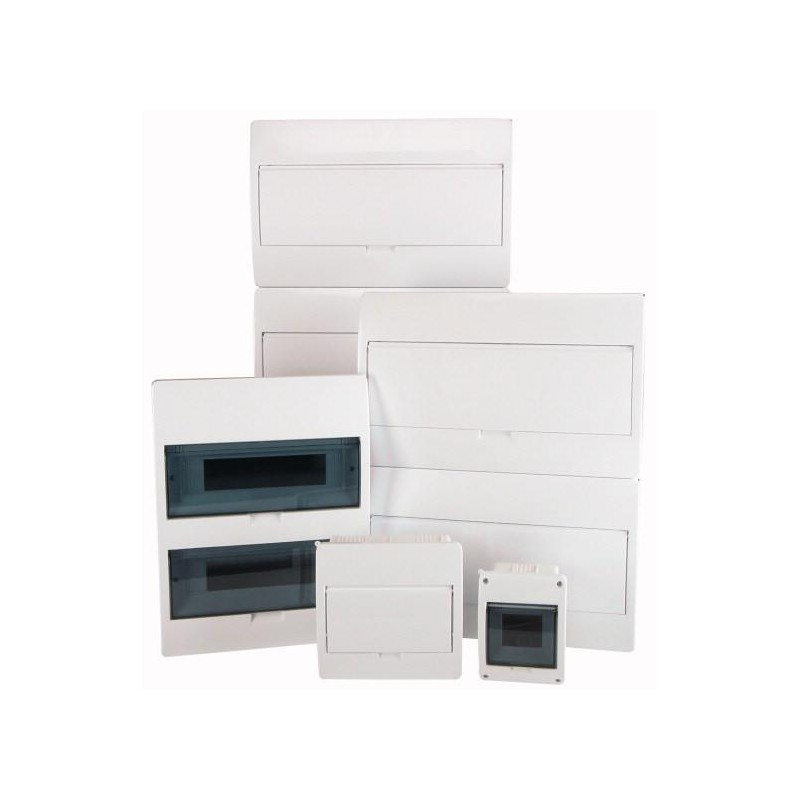

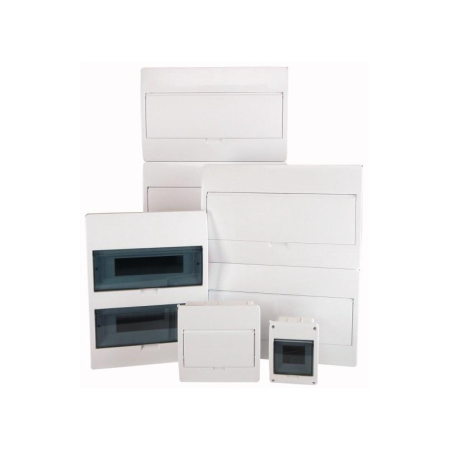

Tabloul electric incastrat este destinat realizarii distributiilor de joasa tensiune in locuinte, birouri si alte instalatii interioare. Ofera spatiu pentru 36 de aparate modulare, organizate pe 3 randuri a cate 12 module, fiind potrivit pentru disjunctoare automate, intreruptoare diferentiale si alte echipamente modulare montate pe sina DIN.

Carcasa este realizata din ABS alb, cu usa transparenta si protectie IP40. Tabloul are dimensiunile exterioare de 550 x 303 x 98 mm, adancimea de incastrare de 70 mm si adancimea interioara de 90 mm. Este proiectat pentru tensiune nominala de pana la 400 V c.a., are clasa de protectie II prin izolatie completa si este conform cu cerintele RoHS. Constructia este destinata montarii aparatajului modular conform DIN 43880.

Pentru instalare, corpul tabloului se incorporeaza in perete, iar aparatajul se fixeaza pe sinele DIN din otel zincat. Sunt incluse borne pentru nul si protectie, configurate pentru cele 3 randuri, cu cate 12 conexiuni de pana la 10 mm2 pe rand pentru fiecare tip de conductor. Intrari de cablu sunt prevazute sus si jos prin zone preformate detasabile, iar usa transparenta se poate mentine deschisa pentru acces usor la aparataj. Produsul include si banda pentru etichetarea circuitelor.

Utilizarea este recomandata exclusiv in spatii interioare corespunzatoare gradului de protectie IP40. Inainte de montaj sau interventii, instalatia trebuie scoasa de sub tensiune. Racordarea conductoarelor, alegerea protectiilor si verificarea functionarii trebuie realizate de personal calificat, cu respectarea normativelor electrice aplicabile si a instructiunilor de instalare.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are capacitate pentru 36 module, distribuite pe 3 randuri a cate 12 module.

Este destinat montajului aparent sau incastrat?

Este un tablou destinat montajului incastrat, in perete.

Ce grad de protectie are?

Gradul de protectie al carcasei este IP40, recomandat pentru utilizare in interior, in medii corespunzatoare acestui nivel de protectie.

Ce este inclus pentru conectarea conductoarelor?

Tabloul include sine DIN, borne pentru nul si protectie, precum si banda pentru identificarea circuitelor.

Poate fi utilizat pentru disjunctoare si protectii diferentiale?

Da, este destinat echipamentelor modulare montate pe sina DIN, inclusiv disjunctoare automate si intreruptoare diferentiale compatibile.
