Descriere

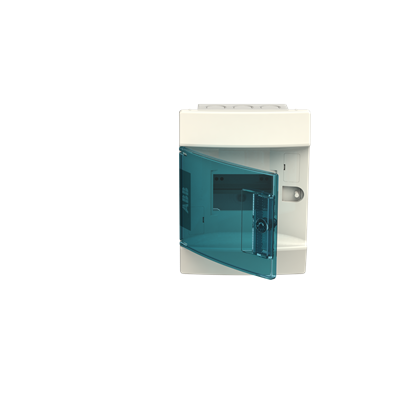

Tabloul electric modular este conceput pentru organizarea aparatajului de protectie si comanda din instalatii electrice interioare de mici dimensiuni. Constructia pentru montaj incastrat permite integrarea discreta in perete, iar usa transparenta ajuta la verificarea vizuala rapida a aparatelor montate, fara deschiderea tabloului. Este o alegere potrivita pentru locuinte, birouri sau spatii comerciale in care este necesara echiparea unei singure linii cu aparataj modular.

Carcasa este realizata din termoplastic si are culoarea alb trafic, RAL 9016. Tabloul dispune de 1 rand si 4 locuri modulare pe sina DIN inclusa. Dimensiunile exterioare sunt de 202 mm inaltime, 152 mm latime si 104 mm adancime, iar adancimea de incorporare declarata este de 73 mm. Usa este simpla, transparenta, cu inchidere prin functie de clipsare, iar configuratia este livrata cu sina DIN montata. Produsul nu include borne pentru nul sau impamantare.

Pentru instalare se realizeaza locasul de incastrare in perete, se fixeaza carcasa, apoi se introduc si se conecteaza aparatele modulare pe sina DIN. Spatiul de 4 module permite configurarea compacta a circuitelor, de exemplu cu intreruptoare automate, protectii diferentiale sau alte echipamente modulare compatibile cu sina DIN. Usa transparenta si capacul inchis contribuie la pastrarea unui aspect ordonat al instalatiei finalizate.

Produsul are grad de protectie IP41, rezistenta la impact IK08 si protectie electrica prin izolatie clasa II. Este destinat utilizarii in spatii interioare protejate, cu respectarea conditiilor de montaj si a normelor aplicabile instalatiilor electrice. Conectarea circuitelor si alegerea aparatajului trebuie realizate de personal calificat, dupa intreruperea alimentarii si verificarea absentei tensiunii.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 4 module pe un singur rand si este echipat cu sina DIN.

Se monteaza aparent sau incastrat?

Este destinat montajului incastrat in perete, pentru o integrare compacta si discreta a aparatajului modular.

Are usa transparenta?

Da, tabloul este prevazut cu usa simpla transparenta, care permite inspectarea vizuala a aparatelor instalate.

Ce grad de protectie are?

Are grad de protectie IP41 si este recomandat pentru instalatii interioare, in spatii protejate de expunerea directa la apa si intemperii.

Include borne de nul si impamantare?

Nu, configuratia declarata nu include borne pentru nul sau impamantare.
