Descriere

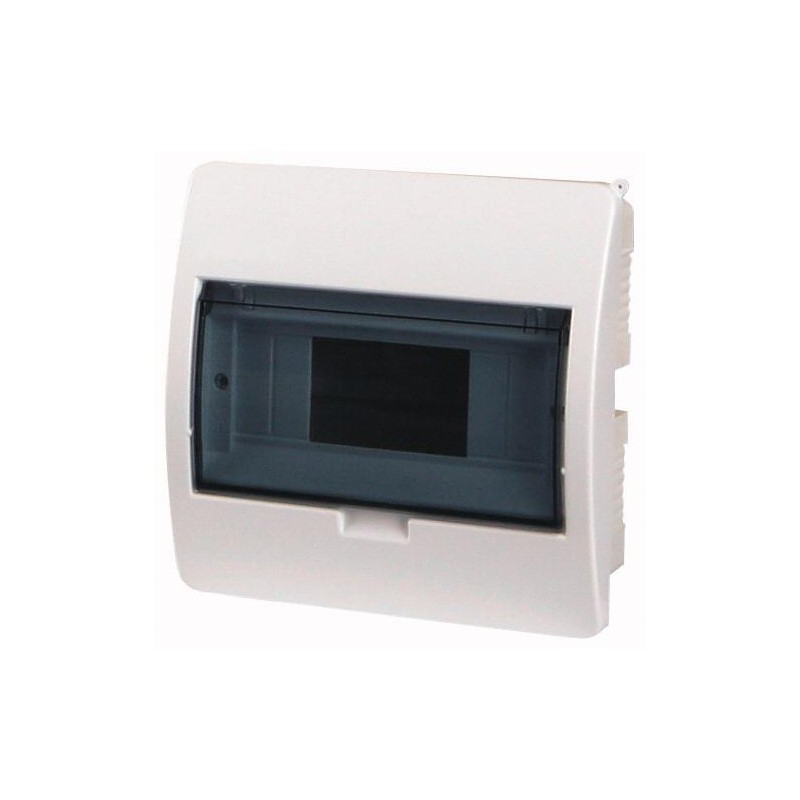

Tabloul electric incastrat este destinat realizarii distributiilor electrice de interior in locuinte, birouri si alte spatii protejate. Constructia cu un singur rand ofera loc pentru 8 module standard, fiind potrivita pentru organizarea aparatajului modular de protectie si comanda in tablouri compacte. Usa transparenta permite verificarea rapida a aparatajului instalat fara deschiderea tabloului.

Carcasa este realizata din plastic ABS, in culoare alba RAL 9003, si are grad de protectie IP40 conform IEC/EN 62208. Tabloul are clasa de protectie II, cu izolatie completa, si este aprobat pentru realizarea distribuitoarelor de instalatie conform IEC/EN 61439-3. Dimensiunile exterioare sunt de 195 x 195 x 105 mm, adancimea de montaj este de 70 mm, iar adancimea interioara este de 98 mm. Este proiectat pentru utilizare la tensiune de pana la 400 V AC.

Montajul se realizeaza incastrat in perete. Tabloul include sina DIN din tabla de otel galvanizat pentru montarea aparatajului conform DIN 43880, cu adancime de instalare de 70 mm. Carcasa dispune de zone decupabile pentru introducerea cablurilor in partea superioara si inferioara, iar capacul frontal are deschidere pentru aparataj de 46 mm. Usa transparenta este la nivel cu partea frontala si se poate mentine in pozitie deschisa pentru acces la echipamente.

Pentru siguranta instalatiei, montajul, cablarea si punerea in functiune trebuie executate de personal calificat, cu alimentarea electrica deconectata. Gradul IP40 recomanda utilizarea in spatii interioare uscate, ferite de apa, condens si praf excesiv. Aparatajul montat trebuie ales corect pentru circuitul protejat, iar conexiunile trebuie verificate inainte de inchiderea usii si alimentarea tabloului.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un singur rand si capacitate pentru 8 module de aparataj modular.

Este potrivit pentru montaj aparent?

Nu. Acest model este proiectat pentru montaj incastrat in perete.

Ce grad de protectie are?

Carcasa are grad de protectie IP40, conform IEC/EN 62208, fiind destinata utilizarii in interior, in spatii uscate.

Are sina DIN inclusa?

Da, tabloul este prevazut cu sina DIN din tabla de otel galvanizat pentru montarea aparatajului modular compatibil.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 195 x 195 x 105 mm, iar adancimea necesara pentru montaj este de 70 mm.
