Descriere

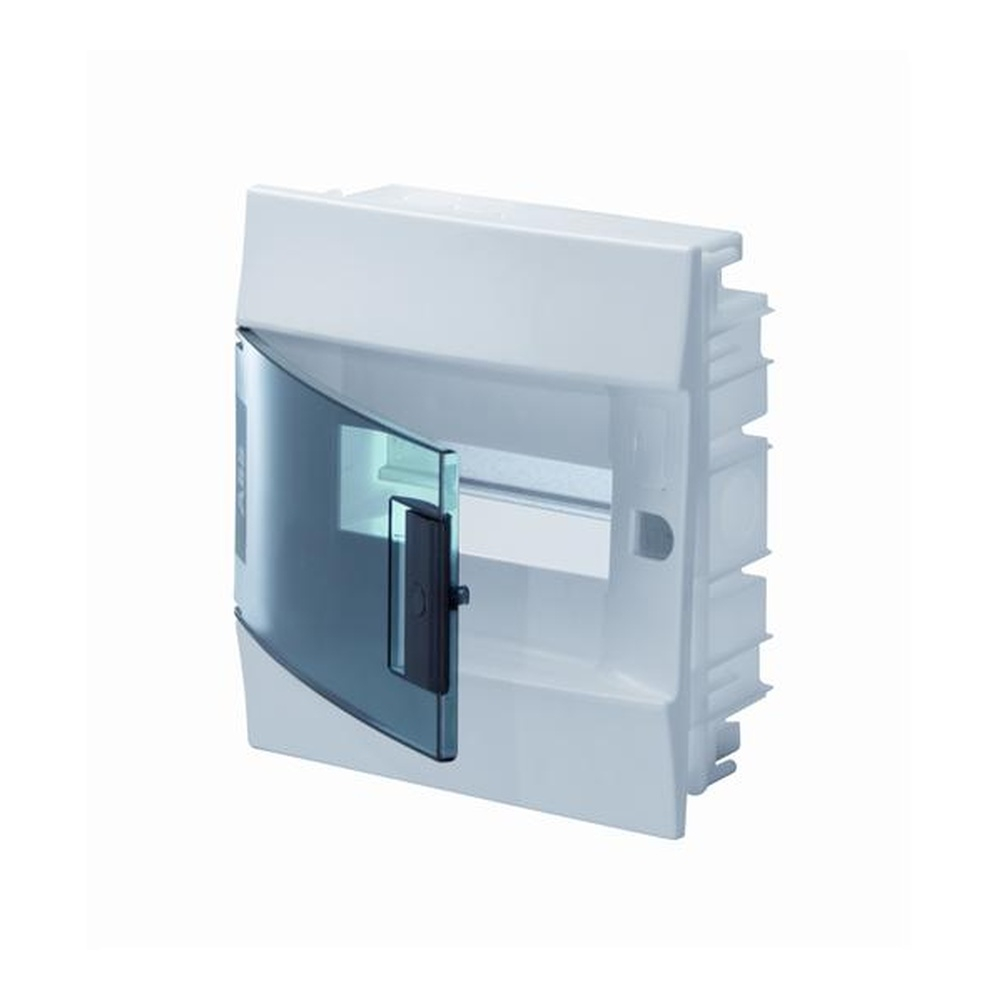

Tabloul electric incastrat este destinat organizarii si protejarii aparatajului modular din instalatii electrice rezidentiale sau comerciale de interior. Configuratia cu un rand si 8 module permite montarea ordonata a dispozitivelor pe sina DIN, iar usa transparenta ofera vizibilitate asupra aparatajului fara deschiderea tabloului.

Carcasa este realizata din termoplastic, in culoare alba RAL 9016, si are dimensiunile de 232 x 250 x 108 mm. Tabloul are 8 module DIN, un singur rand, usa simpla transparenta, sina DIN si borne pentru conductorul de nul si conductorul de protectie. Este proiectat pentru curent maxim de 63 A, cu putere maxima disipata de 18 W.

Montajul se realizeaza incastrat, in perete, dupa pregatirea golului corespunzator dimensiunilor produsului. Cadrul interior este detasabil pentru a facilita cablarea si echiparea cu aparataj modular. Intrarea cablurilor se realizeaza prin flansa cu zone predecupate, iar sina DIN permite fixarea dispozitivelor modulare compatibile.

Gradul de protectie IP41 recomanda utilizarea in spatii interioare uscate, ferite de jeturi de apa, condens sau praf excesiv. Tabloul este din clasa de protectie II, are rezistenta la impact IK08, test la fir incandescent de 650 grade C si domeniu de instalare intre minus 15 grade C si plus 60 grade C. Lucrarile de montaj, cablare si verificare trebuie executate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 8 module DIN, dispuse pe un singur rand.

Este potrivit pentru montaj incastrat?

Da, produsul este conceput pentru montaj incastrat in perete.

Are usa transparenta?

Da, tabloul este prevazut cu usa simpla transparenta pentru vizualizarea aparatajului modular.

Ce grad de protectie are?

Are grad de protectie IP41, adecvat pentru utilizare la interior, in spatii uscate.

Include sina DIN si borne de conexiune?

Da, este prevazut cu sina DIN si borne pentru nul si impamantare.
