Descriere

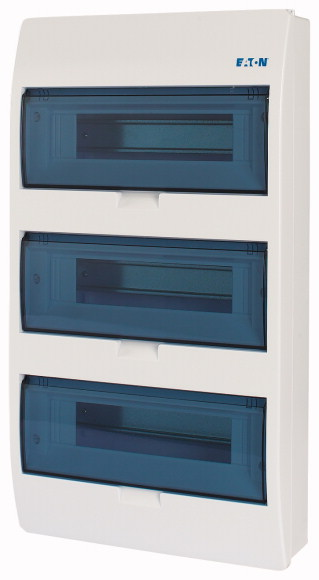

Tabloul electric din plastic este conceput pentru realizarea distributiilor de joasa tensiune in instalatii rezidentiale, comerciale sau pentru aplicatii similare. Constructia pentru montaj aparent permite organizarea aparatelor modulare de protectie, comanda si distributie in trei randuri, oferind un total de 36 de module, cate 12 module pe rand. Usa transparenta permite verificarea vizuala a aparatelor montate fara deschiderea tabloului.

Carcasa este realizata din plastic ABS, in culoare alba RAL 9003, si are grad de protectie IP40 si rezistenta la impact IK05. Tabloul functioneaza la tensiune nominala de 400 V AC, 50 Hz, are clasa de protectie II si este destinat retelelor TN, TT si IT. Produsul este echipat cu sina DIN pentru aparataj modular si cu borne pentru conductorul neutru si conductorul de protectie, protejate la atingere conform IP2X. Respecta cerintele EN 62208 si este conform RoHS.

Montajul se realizeaza aparent, pe o suprafata plana si rezistenta, cu fixare adecvata greutatii tabloului si echipamentelor instalate. Aparatele modulare se fixeaza pe sina DIN, iar conductoarele se conecteaza in bornele dedicate conform schemei electrice a proiectului. Dispunerea pe trei randuri ajuta la separarea circuitelor si la mentinerea unei configuratii ordonate in interiorul tabloului.

Instalarea, cablarea si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea electrica oprita. Gradul IP40 este recomandat pentru utilizare la interior, in spatii uscate, fara expunere directa la apa, praf excesiv sau agenti corozivi. Temperatura de utilizare indicata este intre -20 grade C si +70 grade C; se vor respecta totodata instructiunile de montaj si cerintele aplicabile instalatiei electrice.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are capacitate pentru 36 de module, organizate pe 3 randuri a cate 12 module.

Se monteaza aparent sau incastrat?

Este destinat montajului aparent, direct pe perete sau pe o suprafata plana si rezistenta.

Are usa transparenta?

Da, tabloul este prevazut cu usa transparenta pentru vizualizarea aparatelor modulare instalate.

Ce grad de protectie are?

Gradul de protectie al carcasei este IP40, recomandat pentru utilizare la interior, in spatii uscate.

Este prevazut cu sina DIN?

Da, include sina DIN pentru montarea aparatelor modulare de protectie si comanda.
