Descriere

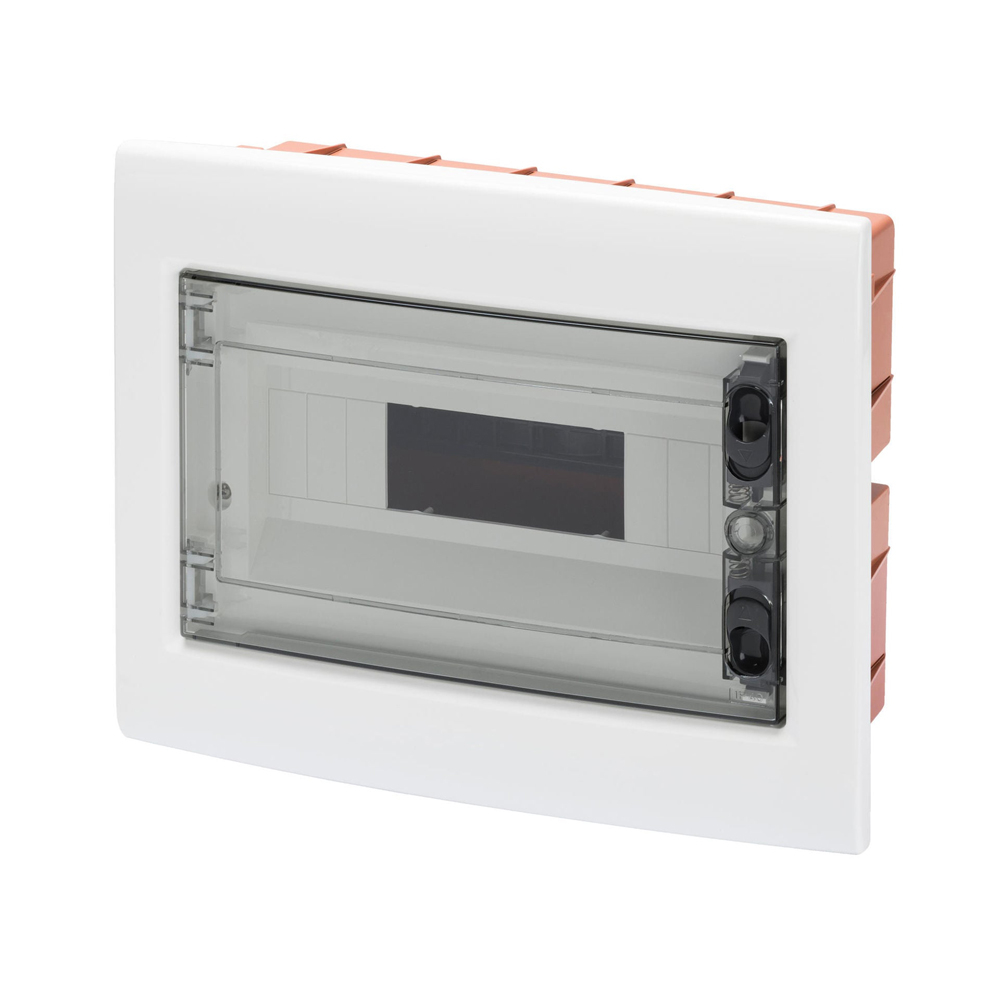

Tabloul electric incastrat este destinat realizarii distributiilor electrice modulare in spatii rezidentiale, comerciale sau administrative. Carcasa permite montarea a pana la 18 module pe sina DIN conform EN 50022, iar usa transparenta fumurie faciliteaza verificarea vizuala a aparatajului instalat, fara deschiderea tabloului. Finisajul alb RAL 9016 permite integrarea discreta in pereti interiori.

Produsul are dimensiunile exterioare de 465 x 310 x 85 mm si este proiectat pentru montaj incastrat in zidarie. Gradul de protectie este IP40, rezistenta la impact mecanic este IK08, iar clasa de izolatie este II, conform IEC 61140. Tensiunea nominala este de 400 V, tensiunea de izolatie este de 750 V, curentul nominal este de 125 A, iar puterea disipabila declarata este de 50 W.

Pentru montaj, se pregateste golul corespunzator in peretele de zidarie, se fixeaza carcasa incastrata, apoi se realizeaza cablarea si echiparea cu aparataj modular compatibil. Tabloul poate gazdui cel mult un bloc de borne cu configuratie de 18 module. Sunt incluse masti pentru module si etichete pentru identificarea circuitelor, pentru o organizare mai clara a instalatiei. Carcasele de 12 si 18 module din aceasta familie pot fi montate alaturat cu accesoriul de cuplare dedicat.

Carcasa este realizata din material fara halogeni, conform EN 60754-2, fiind adecvata pentru instalatii unde se urmareste limitarea emisiilor corozive in caz de incendiu. Rezistenta la fir incandescent este de 650 grade C, iar temperatura de functionare declarata este intre -15 si +60 grade C. Se recomanda instalarea de catre personal calificat, respectarea capacitatii de echipare, a regulilor de protectie electrica si a standardelor aplicabile instalatiei.

Intrebari frecvente

Cate module DIN poate gazdui tabloul?

Tabloul permite montarea a 18 module conform standardului EN 50022.

Este potrivit pentru montaj in rigips?

Acest model este specificat pentru montaj incastrat in pereti de zidarie. Pentru pereti din gips carton se recomanda alegerea unei variante proiectate explicit pentru acest tip de perete.

Ce nivel de protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta la impact mecanic IK08.

Ce dimensiuni exterioare are tabloul?

Dimensiunile exterioare sunt 465 x 310 x 85 mm.

Usa permite vizualizarea aparatajului din interior?

Da. Usa transparenta fumurie permite verificarea vizuala a aparatajului modular montat in tablou.
