Descriere

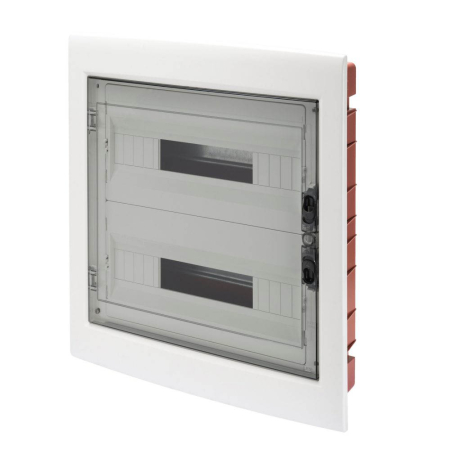

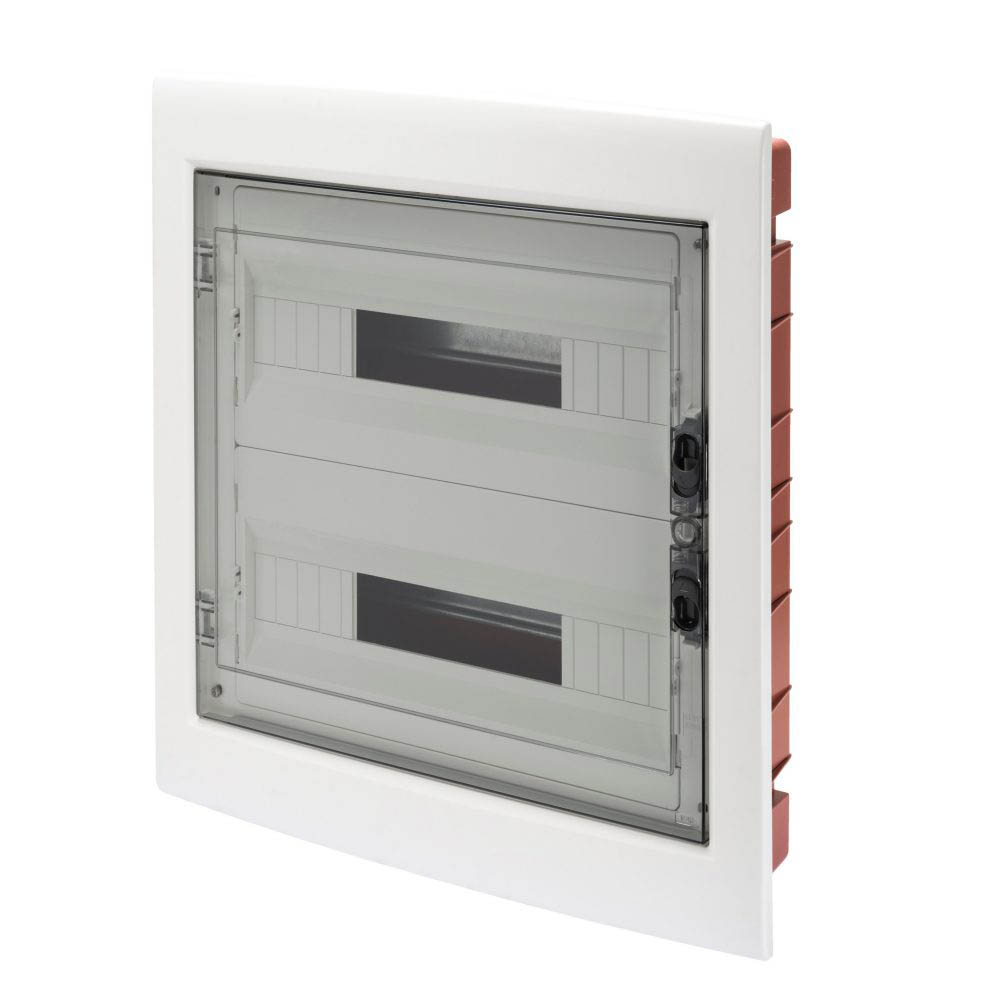

Tabloul de distributie incastrat este destinat organizarii si protejarii aparatajului modular din instalatii electrice rezidentiale sau comerciale. Configuratia cu 36 de module, dispuse pe 2 randuri de cate 18 module, ofera spatiu pentru intreruptoare automate, protectii diferentiale, descarcatoare si alte echipamente modulare compatibile. Usa transparenta fumurie permite verificarea vizuala a aparatajului din interior fara deschiderea tabloului, iar finisajul alb RAL 9016 se integreaza discret in peretii interiori.

Carcasa este proiectata pentru montaj incastrat in perete din zidarie si are dimensiunile exterioare de 465 x 505 x 85 mm. Asigura grad de protectie IP40 si rezistenta mecanica la impact IK08. Parametrii electrici declarati sunt tensiune nominala de 400 V, tensiune de izolatie de 750 V si curent nominal de 125 A. Puterea disipabila este de 52 W, calculata conform CEI 23-49. Materialul este fara halogeni, conform EN 60754-2, iar clasa de izolatie este II, conform IEC 61140.

Montajul se realizeaza prin incastrarea carcasei in golul pregatit in peretele de zidarie, urmata de echiparea celor doua randuri cu aparataj modular conform proiectului electric. Sunt furnizate masti de modul si etichete pentru identificarea circuitelor, pentru o organizare clara a tabloului. Carcasa este compatibila cu blocuri terminale unipolare si bipolare configurate separat, in limitele de compatibilitate ale gamei. Panourile sunt detasabile si pot fi sigilate, facilitand accesul controlat la echipamente.

Produsul este destinat utilizarii la interior, in domeniul de temperatura de functionare de la -15 grade C la +60 grade C. Rezistenta la fir incandescent este de 650 grade C, iar rezistenta la termopresiune cu bila este de 70 grade C. Instalarea, cablarea si verificarea finala trebuie executate de personal calificat, cu alimentarea electrica intrerupta si cu respectarea normelor aplicabile pentru tablouri de distributie si instalatii de joasa tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul poate gazdui 36 de module standard EN 50022, organizate pe 2 randuri de cate 18 module.

Unde se monteaza acest tablou electric?

Este proiectat pentru montaj incastrat in perete din zidarie, fiind adecvat pentru instalatii electrice de interior.

Ce protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Usa permite verificarea aparatajului din interior?

Da. Usa transparenta fumurie permite vizualizarea aparatajului modular montat in tablou fara deschiderea acesteia.

Ce accesorii sunt furnizate?

Sunt furnizate masti de modul si etichete pentru identificarea circuitelor.
