Descriere

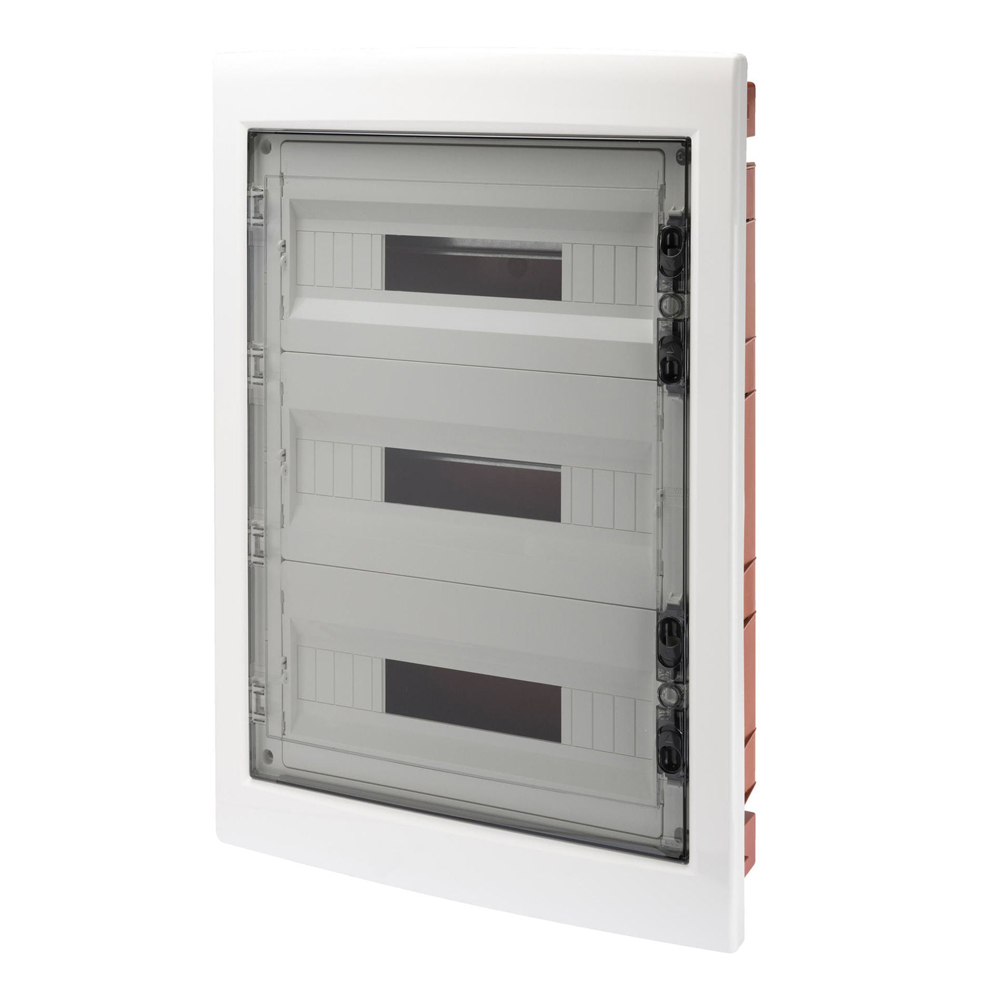

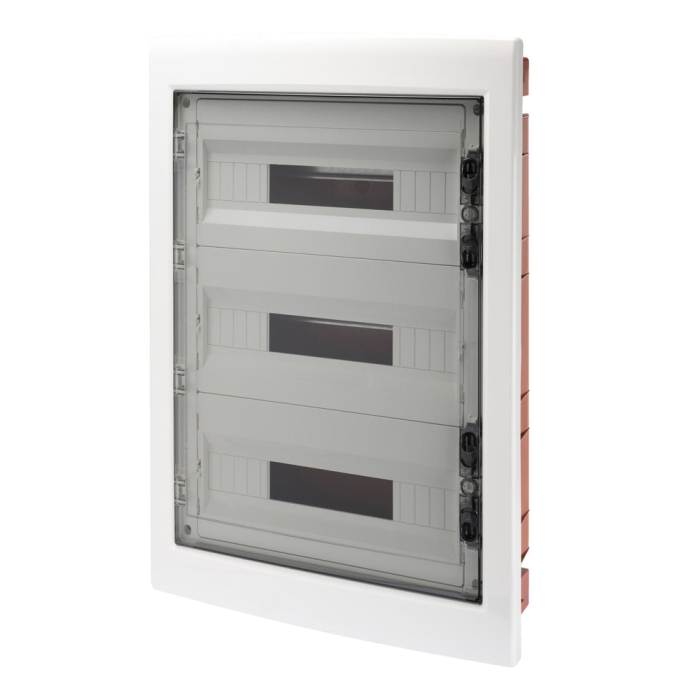

Tabloul electric incastrat este destinat distribuirii si organizarii aparatajului modular in instalatii rezidentiale, comerciale sau industriale. Configuratia de 54 module, dispuse pe 3 randuri a cate 18 module, ofera spatiu pentru montarea intreruptoarelor automate, dispozitivelor diferentiale, protectiilor la supratensiune si altor echipamente compatibile cu standardul EN 50022. Usa transparenta fumurie permite verificarea vizuala a aparatajului instalat fara deschiderea tabloului.

Carcasa este proiectata pentru montaj incastrat in perete de caramida si are dimensiunile exterioare de 465 x 680 x 95 mm. Echipamentul are grad de protectie IP40, rezistenta mecanica IK08, clasa de izolatie II conform IEC 61140, tensiune nominala de 400 V si tensiune de izolatie de 750 V. Curentul nominal este de 125 A, iar puterea disipabila declarata este de 62 W. Finisajul alb RAL 9016 si usa fumurie transparenta sustin integrarea discreta in spatii tehnice, locuinte, birouri si zone comerciale.

Pentru instalare, corpul tabloului se inglobeaza in perete, iar aparatajul modular se monteaza pe sinele corespunzatoare. Interiorul permite instalarea a maximum 3 blocuri terminale de cate 18 module, in functie de configuratia aleasa. Se recomanda planificarea circuitelor, a traseelor de cablu si a spatiului pentru conexiuni inainte de inchiderea finisajelor peretelui, pentru o cablare ordonata si acces facil la mentenanta.

Materialul este fara halogeni, conform EN 60754-2, si este testat la fir incandescent la 650 grade C. Temperatura de functionare declarata este intre -15 si +60 grade C, iar rezistenta la termo-presiune cu bila este de 70 grade C. Montajul, conectarea conductoarelor si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea electrica intrerupta si cu respectarea normelor aplicabile pentru tablouri si instalatii de joasa tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 54 module, organizate pe 3 randuri a cate 18 module, conform standardului EN 50022.

Este potrivit pentru montaj incastrat?

Da. Este destinat montajului incastrat in perete de caramida.

Ce protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare declarate sunt 465 x 680 x 95 mm, lungime x inaltime x adancime.

Poate fi utilizat in instalatii de 400 V?

Da. Tensiunea nominala declarata este de 400 V, iar tensiunea de izolatie este de 750 V.
