Descriere

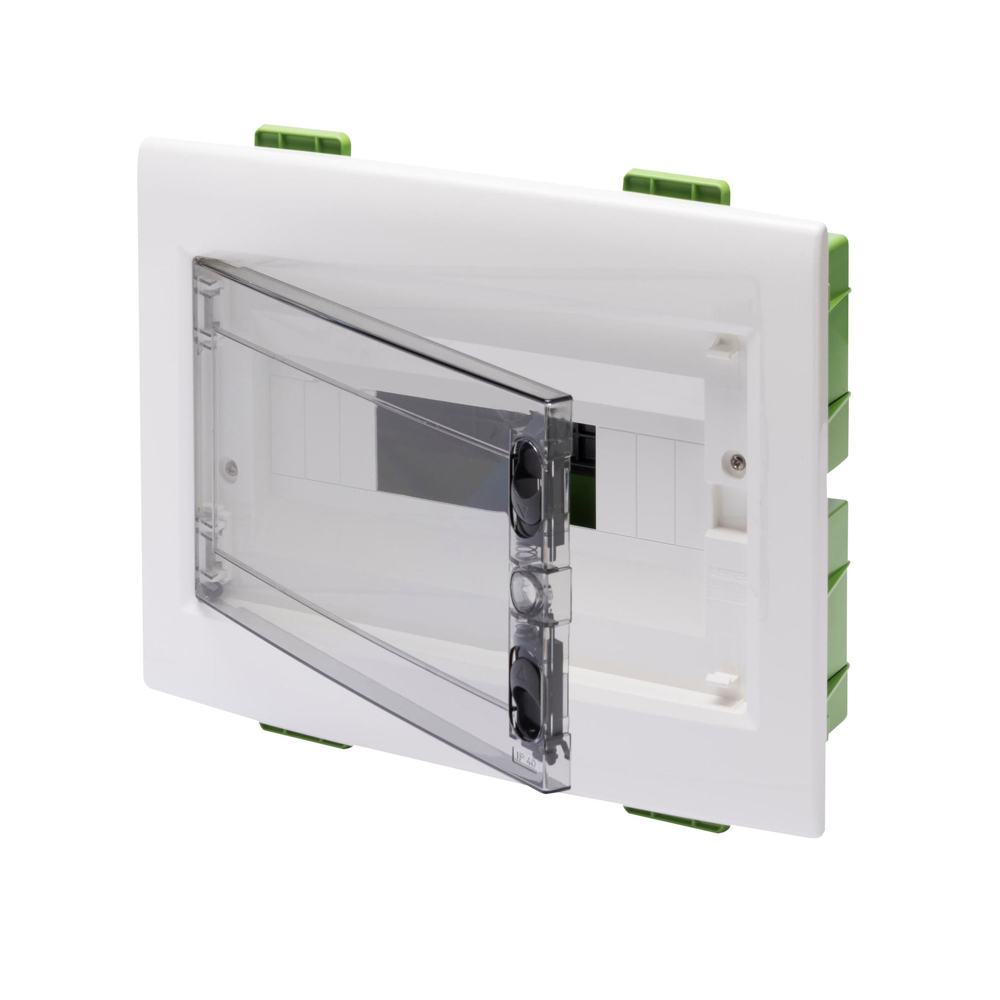

Tabloul electric incastrat este conceput pentru montaj in pereti usori, pereti mobili si placi din gips carton. Ofera spatiu pentru 12 module standard EN 50022 si este o alegere potrivita pentru realizarea sau modernizarea tablourilor de distributie din locuinte, birouri si alte aplicatii interioare. Usa transparenta fumurie permite verificarea vizuala a aparatajului modular fara deschiderea tabloului, iar cadrul extractibil ajuta la organizarea lucrarilor de echipare si cablare.

Carcasa este realizata din tehnopolimer fara halogeni si are grad de protectie IP40. Produsul este destinat utilizarii cu aparataj modular pe sina DIN, avand capacitate de 12 module. Sistemul este realizat pentru aplicatii in pereti din gips carton si beneficiaza de test la fir incandescent de 850 grade C pentru cutia de incastrare aferenta. Puterea disipabila declarata este de 36 W.

Montajul se face incastrat, in golul pregatit in peretele din gips carton, cu fixare pe structura metalica a peretelui. Placa din spate dispune de urechi de fixare, iar accesoriile de montaj includ suruburi autofiletante cu distantiere pentru prinderea panoului frontal. Marcajele de pozitionare de pe marginea placii posterioare faciliteaza trasarea si alinierea decupajului in perete.

Tabloul trebuie instalat exclusiv in interior, intr-un mediu compatibil cu gradul de protectie IP40, de catre personal calificat. Respectati configuratia corecta a aparatajului, sectiunile conductoarelor, protectiile electrice si regulile aplicabile instalatiilor de joasa tensiune. Inainte de interventii, circuitul trebuie scos de sub tensiune, iar carcasa si usa trebuie mentinute intacte pentru pastrarea nivelului de protectie.

Intrebari frecvente

Pentru ce tip de perete este potrivit tabloul?

Este conceput pentru montaj incastrat in pereti usori, pereti mobili si pereti realizati din placi de gips carton.

Cate module poate gazdui?

Tabloul are capacitate pentru 12 module standard EN 50022.

Are usa pentru protectia aparatajului modular?

Da, este prevazut cu usa transparenta fumurie, care permite vizualizarea aparatajului din interior.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP40, fiind destinata utilizarii la interior, in conditii compatibile cu acest nivel de protectie.

Este potrivit pentru montaj realizat de utilizatori neautorizati?

Nu. Echiparea, cablarea si conectarea tabloului electric trebuie realizate de personal calificat, cu respectarea normelor aplicabile instalatiilor electrice.
