Descriere

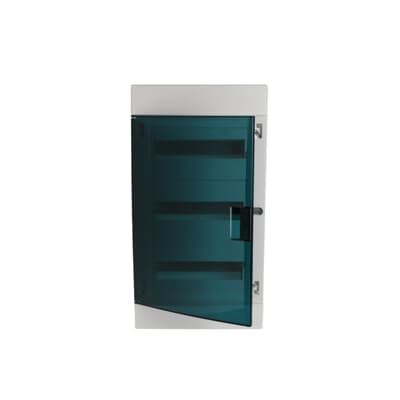

Tabloul electric modular este conceput pentru realizarea distributiei in instalatii electrice de interior, rezidentiale sau tertiare. Configuratia cu 36 de module, dispuse pe 3 randuri a cate 12 module, ofera spatiu pentru organizarea aparatajului modular destinat circuitelor de iluminat, prize, protectie diferentiala, comanda sau alte functii de distributie. Usa transparenta permite verificarea vizuala a aparatelor montate fara deschiderea tabloului.

Carcasa este destinata montajului incastrat si are grad de protectie IP41. Este realizata din material termoplastic fara halogeni, cu clasa de izolatie II, rezistenta la impact IK08 si rezistenta la fir incandescent de 650 grade C. Dimensiunile exterioare sunt de 320 x 600 x 108 mm, iar dimensiunea indicata pentru golul de incastrare este de 582 x 312 x 79 mm. Tabloul accepta un curent maxim de 100 A si o disipare maxima de putere de 50 W.

Interiorul este configurat pentru aparataj modular pe sina DIN, cu 3 randuri si distanta intre sine de 150 mm. Este prevazut cu bare pentru nul si conductor de protectie N/PE, iar cadrul interior este extractibil, facilitand echiparea, cablarea si interventiile de service. Intrarea cablurilor se realizeaza prin flanse cu decupari preformate, pentru o organizare eficienta a conductoarelor in instalatie.

Produsul este destinat utilizarii in spatii interioare protejate, in limitele de temperatura de instalare de la minus 15 grade C la plus 60 grade C. Gradul IP41 nu recomanda montarea in exterior sau in zone cu jeturi de apa, condens persistent ori umiditate severa. Instalarea, conectarea conductoarelor si verificarea protectiilor trebuie efectuate de personal calificat, cu alimentarea electrica deconectata si cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitatea de 36 module, organizate pe 3 randuri a cate 12 module.

Este destinat montajului aparent sau incastrat?

Este destinat montajului incastrat, fiind prevazut pentru integrarea in perete.

Are usa transparenta?

Da, usa transparenta permite inspectarea vizuala a aparatajului modular montat in interior.

Include bare pentru nul si impamantare?

Da, tabloul este prevazut cu bare pentru nul si conductor de protectie N/PE.

Poate fi instalat la exterior?

Nu este recomandat pentru exterior sau zone expuse direct la apa. Protectia IP41 il face potrivit pentru spatii interioare protejate.
