Descriere

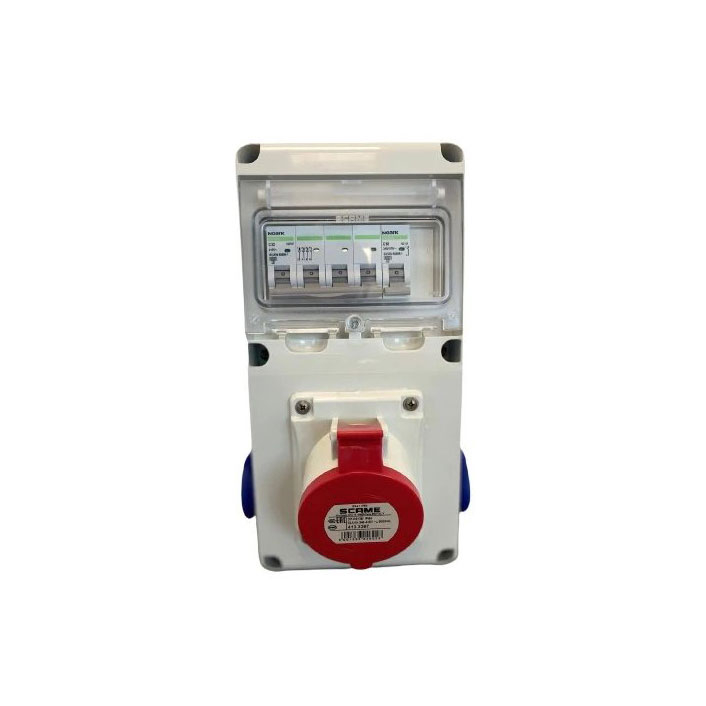

Tabloul de organizare santier cablat este destinat distributiei temporare a energiei electrice in santiere, ateliere, zone de mentenanta, instalatii provizorii sau evenimente. Constructia echipata din fabrica permite conectarea rapida a echipamentelor monofazate si trifazate, fara realizarea cablajului intern la locul instalarii. Este o solutie practica pentru alimentarea sculelor electrice, utilajelor si consumatorilor folositi in conditii de lucru solicitante.

Echiparea include o priza industriala trifazata 32 A, cu 5 poli 3P+N+E, precum si doua prize Schuko monofazate de 16 A cu contact de protectie. Priza industriala este destinata alimentarii la 346-415 V AC, 50/60 Hz, iar prizele Schuko permit racordarea consumatorilor la 230 V AC. Tabloul are grad de protectie IP44, carcasa din material termoplastic, rezistenta mecanica IK08, dimensiuni de 278 x 110 x 97 mm si interval de utilizare declarat intre -25 si +40 grade C. Configuratia este prevazuta cu 6 module.

Protectia circuitelor este asigurata de sigurante automate incorporate: o protectie 3P+N, curba C, de 32 A pentru circuitul trifazat si o protectie 1P, curba C, de 16 A pentru circuitul monofazat. Montajul se realizeaza aparent, pe o suprafata stabila, prin fixare mecanica corespunzatoare. Alimentarea trebuie efectuata dintr-un tablou principal dimensionat corect, cu conductoare, protectii si legatura de impamantare adecvate aplicatiei.

Gradul IP44 ofera protectie impotriva patrunderii corpurilor solide mai mari de 1 mm si impotriva stropirii cu apa din orice directie, fiind potrivit pentru utilizari temporare in spatii acoperite sau la exterior protejat. Tabloul nu trebuie utilizat scufundat, expus direct si permanent la jeturi de apa sau in medii cu risc de explozie. Conectarea, verificarea protectiilor si orice interventie in instalatie trebuie realizate numai de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tipuri de prize are tabloul de santier?

Tabloul este echipat cu o priza industriala trifazata de 32 A, 5 poli 3P+N+E, si doua prize Schuko monofazate de 16 A cu contact de protectie.

Ce protectie la praf si apa ofera?

Are grad de protectie IP44, adecvat pentru protectie impotriva corpurilor solide mai mari de 1 mm si a stropirii cu apa din orice directie.

Este livrat gata de utilizare?

Este cablat si echipat cu protectii automate din fabrica. Racordarea la instalatia de alimentare trebuie realizata corect, de personal calificat.

Pentru ce aplicatii este recomandat?

Este recomandat pentru distributia temporara de energie pe santiere, in ateliere, zone de mentenanta, instalatii provizorii si aplicatii unde sunt necesare alimentari monofazate si trifazate.

Cum se monteaza tabloul?

Se monteaza aparent, pe o suprafata stabila, prin fixare mecanica. Alimentarea, impamantarea si coordonarea protectiilor trebuie verificate inainte de punerea sub tensiune.
