Tablou santier 1 priza 5x32A 2 prize 1x16A IP44

Descriere

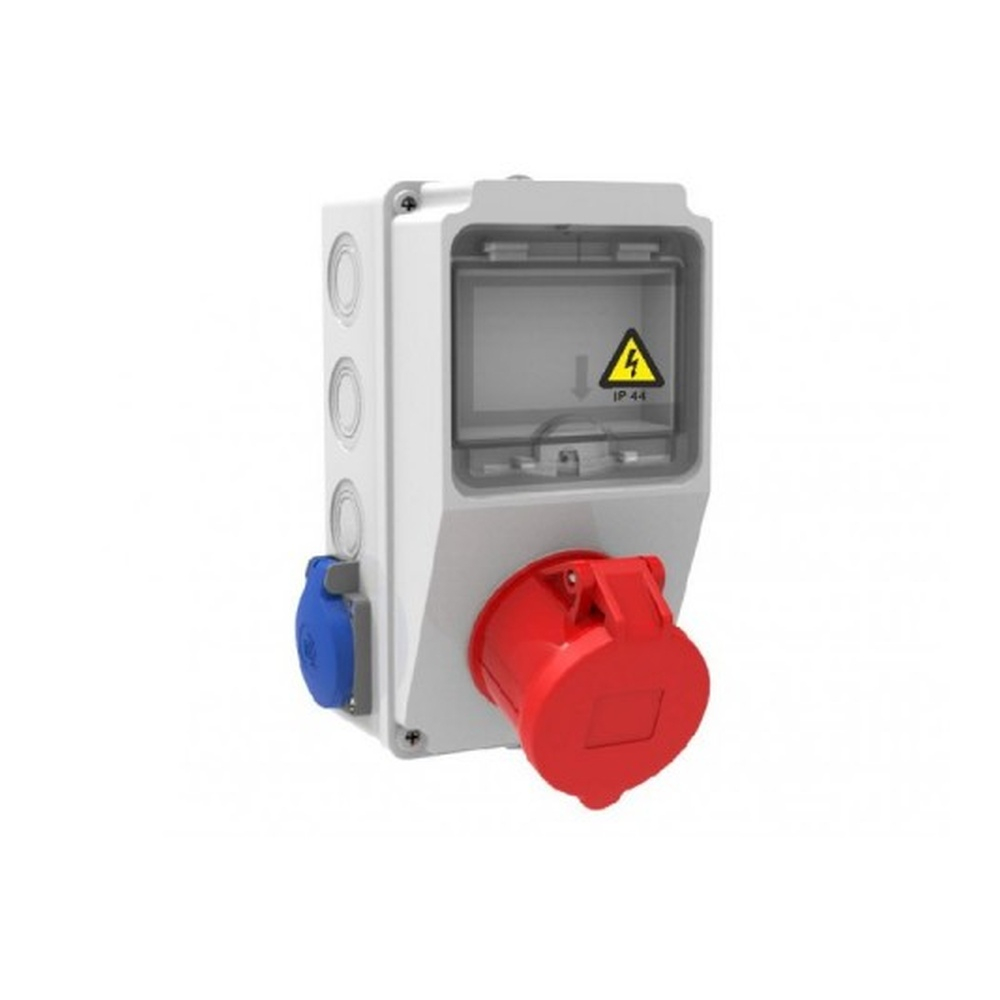

Acest tablou de organizare santier este o solutie compacta pentru distributia temporara a energiei catre consumatori trifazati si monofazati. Configuratia include o priza trifazata amplasata frontal si doua prize monofazate laterale, oferind puncte de conectare utile pentru scule electrice, echipamente de montaj, utilaje si consumatori auxiliari din zone de lucru temporare.

Priza trifazata are configuratie 5x32A, cu tensiune de utilizare 380-450 V, frecventa 50-60 Hz si contacte 3P+N+E. Cele doua prize monofazate au configuratie 1x16A, tensiune de utilizare 220-250 V, frecventa 50-60 Hz si contacte 2P+E. Carcasa V5 este realizata din ABS fara halogeni, are protectie IP44, culoare gri si dimensiuni declarate de 232 x 124 x 115 mm.

Produsul este destinat montajului aparent si trebuie integrat intr-o instalatie realizata de personal calificat. Prizele permit conectarea consumatorilor cu fise industriale compatibile, iar alimentarea tabloului, dimensionarea conductoarelor, alegerea sigurantelor si realizarea legaturii de protectie trebuie stabilite in functie de puterea instalata si de conditiile reale ale aplicatiei. Pentru varianta necablata, conexiunile interne se executa conform proiectului electric.

Gradul de protectie IP44 indica protectie impotriva patrunderii corpurilor solide cu diametru de minimum 1 mm si impotriva stropirii cu apa din orice directie. Tabloul nu trebuie utilizat scufundat in apa, expus jeturilor puternice de apa sau cu prizele deteriorate. Inainte de interventii, alimentarea trebuie intrerupta, iar integritatea carcasei, a capacelor, a garniturilor si a conexiunii de impamantare trebuie verificata periodic.

Intrebari frecvente

Ce configuratie de prize are acest tablou de santier?

Tabloul are o priza trifazata 5x32A, cu contacte 3P+N+E, si doua prize monofazate 1x16A, cu contacte 2P+E.

Pentru ce tensiuni este potrivit tabloul?

Priza trifazata este specificata pentru 380-450 V, iar prizele monofazate pentru 220-250 V. Frecventa nominala este 50-60 Hz.

Ce inseamna protectia IP44?

IP44 ofera protectie impotriva corpurilor solide cu diametrul de minimum 1 mm si impotriva stropirii cu apa din orice directie. Nu este destinat imersiei sau spalarii cu jet puternic de apa.

Tabloul poate fi conectat direct la instalatie?

Conectarea alimentarii si cablarea interna trebuie realizate de un electrician calificat, cu protectii si conductoare dimensionate pentru sarcinile conectate si pentru conditiile de utilizare.

Din ce material este realizata carcasa?

Carcasa este realizata din ABS fara halogeni si este destinata montajului aparent.
