Descriere

Tabloul de sigurante aparent cu 9 module este destinat organizarii si protejarii aparatajului modular din instalatiile electrice de joasa tensiune. Configuratia compacta il recomanda pentru locuinte, birouri, spatii comerciale mici sau alte aplicatii interioare in care este necesara gruparea circuitelor intr-un singur punct de distributie accesibil.

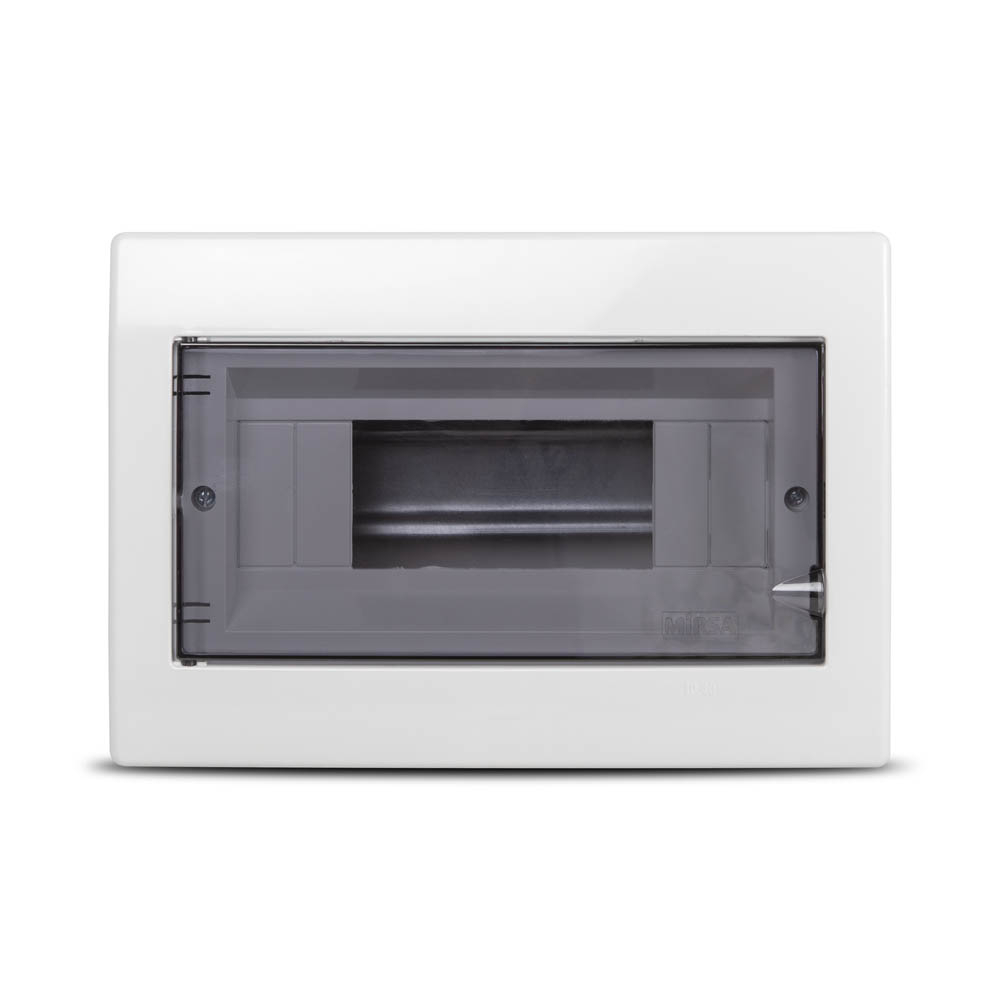

Produsul are capacitate pentru 9 module dispuse pe 1 rand si se monteaza aplicat, pe tencuiala. Carcasa este realizata din plastic, iar usa fumurie permite verificarea vizuala a aparatajului montat fara a deschide tabloul. Gradul de protectie IP40 indica protectie impotriva patrunderii corpurilor solide cu diametrul mai mare de 1 mm, fara protectie la apa. Dimensiunile exterioare sunt de 240 x 165 x 102 mm.

Montajul aparent permite fixarea tabloului direct pe un perete stabil, intr-o zona care ramane accesibila pentru operare, verificare si mentenanta. Aparatajul modular se selecteaza in functie de schema electrica si de necesarul instalatiei, iar conductoarele trebuie pozate si conectate ordonat, cu respectarea spatiului disponibil in carcasa si a instructiunilor specifice fiecarui echipament instalat.

Tabloul este destinat utilizarii in interior, in medii uscate si protejate de jeturi de apa, condens sau umezeala excesiva. Lucrarile de instalare, conectare sau modificare a circuitelor trebuie realizate numai cu alimentarea intrerupta si, recomandat, de personal calificat. Alegerea protectiilor, dimensionarea conductoarelor si verificarea continuitatii conductorului de protectie se realizeaza conform proiectului instalatiei si normelor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 9 module, dispuse pe un singur rand.

Cum se monteaza acest tablou electric?

Este destinat montajului aparent, direct pe perete sau pe o suprafata stabila, accesibila pentru exploatare si mentenanta.

Ce inseamna gradul de protectie IP40?

IP40 indica protectie impotriva corpurilor solide mai mari de 1 mm. Tabloul nu este protejat impotriva apei si se utilizeaza in spatii interioare uscate.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt de 240 x 165 x 102 mm.

Are usa de protectie?

Da, tabloul este prevazut cu usa fumurie, care permite observarea aparatajului modular din interior.
