Descriere

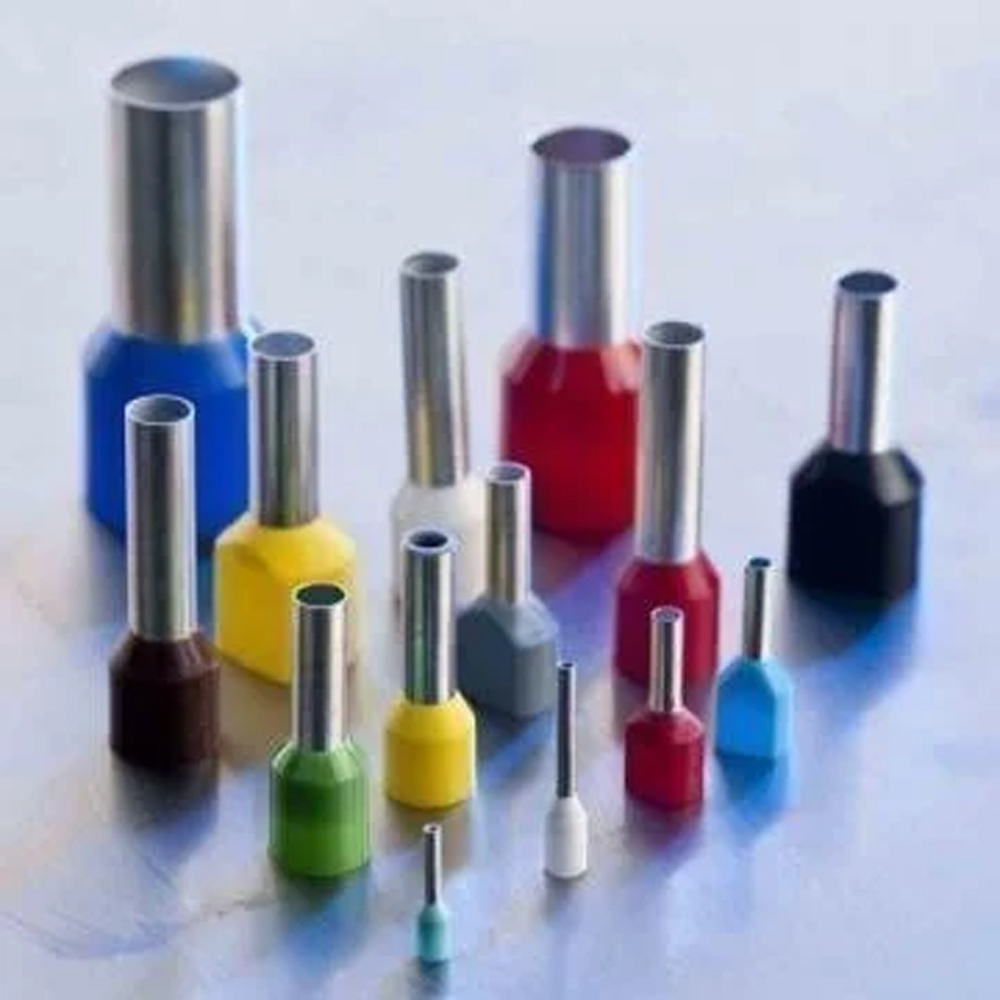

Pinul terminal izolat este destinat finisarii conductoarelor flexibile sau foarte flexibile cu sectiunea nominala de 35 mm2, inaintea conectarii acestora in borne, cleme sau echipamente electrice. Prin sertizare, firele multifilare sunt reunite intr-un capat ordonat, care ajuta la realizarea unui contact electric stabil si la prevenirea destramarii firelor individuale in zona conexiunii.

Produsul are constructie standard pentru un singur conductor, cu sectiune nominala de 35 mm2. Mansonul metalic are lungimea de 16 mm, iar lungimea totala este de 30 mm. Contactul este realizat din cupru cositorit galvanic, pentru conductivitate buna si protectie suplimentara a suprafetei. Izolatia este din polipropilena, este halogen free, iar culoarea rosie respecta codificarea dimensionala DIN. Produsul este realizat conform DIN 46228 partea 4 si este adecvat pentru conductori din clasele 5 si 6 conform DIN EN 60228.

Introducerea conductorului se face prin gulerul izolator cu geometrie Easy Entry, care faciliteaza pozitionarea firelor in manson. Pentru montaj se dezizoleaza conductorul la lungimea necesara pentru introducerea completa in tubul metalic, se introduce fara a lasa fire desprinse, apoi se sertizeaza cu o unealta compatibila cu pini terminali pentru sectiunea de 35 mm2. Se recomanda utilizarea unei matrite de sertizare adecvate dimensiunii conductorului si verificarea mecanica a prinderii dupa sertizare.

Temperatura maxima de utilizare este de pana la 105 grade C. Pinul terminal este destinat utilizarii in instalatii electrice si tablouri unde conexiunile trebuie executate corect, cu conductori compatibili si borne dimensionate corespunzator. Nu este destinat conductoarelor rezistente la scurtcircuit. Operatiunile de pregatire si conectare trebuie efectuate numai cu circuitul scos de sub tensiune, de personal calificat si cu respectarea cerintelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivit acest pin terminal?

Este destinat unui singur conductor flexibil sau foarte flexibil cu sectiunea nominala de 35 mm2.

Care sunt dimensiunile pinului terminal?

Mansonul metalic are lungimea de 16 mm, iar lungimea totala a produsului este de 30 mm.

Din ce materiale este realizat?

Contactul este din cupru cositorit galvanic, iar izolatia este din polipropilena. Constructia este halogen free.

Cum se monteaza corect?

Conductorul se dezizoleaza, se introduce complet in mansonul metalic si se sertizeaza cu o unealta si o matrita compatibile cu pini terminali pentru 35 mm2. Montajul se realizeaza numai cu instalatia scoasa de sub tensiune.

Cate bucati sunt in ambalaj?

Ambalajul contine 50 bucati.
