Descriere

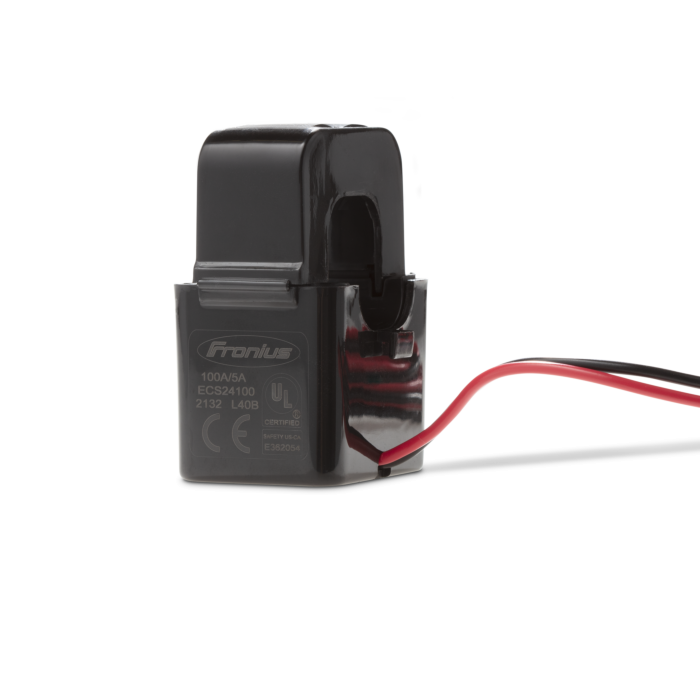

Acest transformator de curent este un accesoriu pentru sistemele de monitorizare energetica din instalatiile fotovoltaice unde curentul nu poate fi masurat direct de un Smart Meter. El transforma curentul care trece prin conductor intr-un semnal secundar destinat masurarii, contribuind la monitorizarea corecta a fluxurilor de energie din sistem.

Constructia split-core permite deschiderea transformatorului si pozitionarea lui in jurul conductorului existent, fara taierea sau deconectarea cablului. Curentul primar este de 100 A, iar curentul secundar este de 5 A. Diametrul deschiderii pentru conductorul primar este de 24 mm. Dimensiunile declarate sunt de 46 mm latime, 65 mm inaltime si 35 mm adancime, iar greutatea este de aproximativ 0,2 kg.

Transformatorul se utilizeaza exclusiv impreuna cu echipamentele de masurare compatibile, respectiv Smart Meter TS 5kA-3 si Smart Meter 50 kA-3. Pentru o instalatie trifazata sunt necesare trei transformatoare de curent, cate unul pentru fiecare faza, montate impreuna cu Smart Meter-ul compatibil. Respectarea sensului de montaj si a schemei de conectare recomandate pentru contor este importanta pentru obtinerea unor valori corecte de masurare.

Montajul si conectarea trebuie realizate numai de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea reglementarilor electrice aplicabile. Verificati ca diametrul conductorului sa permita instalarea corecta in deschiderea transformatorului si utilizati produsul numai in limitele curentului primar specificat. Nu utilizati transformatorul cu alte contoare sau configuratii neconfirmate ca fiind compatibile.

Intrebari frecvente

La ce foloseste acest transformator de curent?

Este utilizat pentru masurarea indirecta a curentului in instalatii fotovoltaice si de management energetic, atunci cand curentul nu poate fi preluat direct de Smart Meter.

Este necesara deconectarea conductorului pentru montaj?

Nu. Constructia split-core permite pozitionarea transformatorului in jurul conductorului existent, fara taierea sau deconectarea acestuia.

Cate transformatoare sunt necesare pentru o instalatie trifazata?

Sunt necesare trei transformatoare, cate unul pentru fiecare faza, utilizate impreuna cu un Smart Meter compatibil.

Cu ce echipamente este compatibil?

Este destinat utilizarii cu Smart Meter TS 5kA-3 si Smart Meter 50 kA-3.

Care este diametrul maxim al conductorului care poate trece prin transformator?

Deschiderea pentru conductorul primar are diametrul de 24 mm.
