Descriere

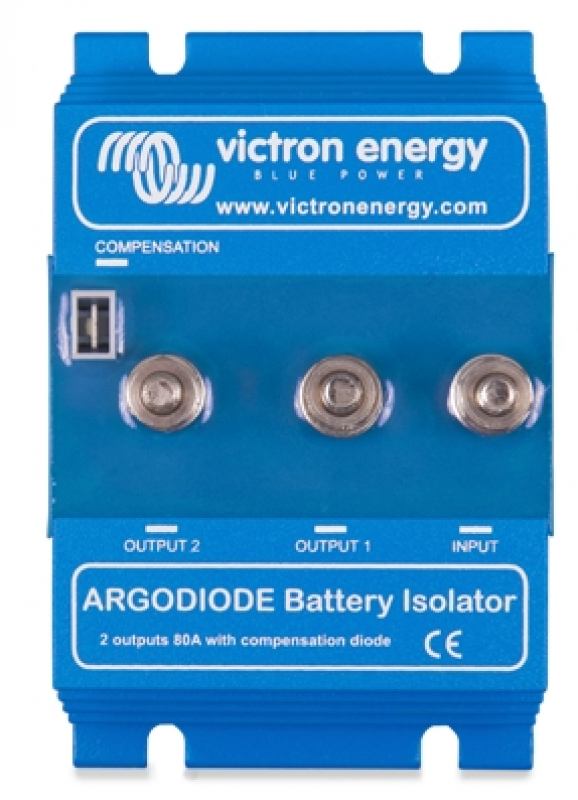

Acest izolator cu diode este conceput pentru sisteme cu doua bancuri de baterii, de exemplu baterie de pornire si baterie auxiliara. Permite incarcarea simultana a ambelor baterii de la un singur alternator, fara conectarea directa intre acestea. Astfel, consumul din bateria auxiliara nu descarca si bateria de pornire, fiind o solutie potrivita pentru aplicatii auto, marine, vehicule recreationale si sisteme auxiliare de alimentare DC.

Echipamentul este compatibil cu instalatii de baterii cu tensiune nominala de 12V sau 24V. Curentul maxim de incarcare este de 80A, iar curentul maxim al alternatorului este tot de 80A. Dispune de doua iesiri pentru baterii, conexiuni principale pe bolturi M6 si conexiune pentru dioda de compensare prin terminal Faston de 6,3 mm. Dimensiunile sunt 60 x 120 x 75 mm, iar masa este de aproximativ 0,5 kg. Modelul nu include intrare de excitatie pentru alternator.

Separarea se realizeaza cu diode Schottky cu eficienta ridicata, pentru o cadere de tensiune redusa: aproximativ 0,3V la curent mic si aproximativ 0,45V la curentul nominal. Dioda de compensare integrata poate fi utilizata pentru cresterea usoara a tensiunii de iesire a alternatorului, cu scopul compensarii caderii de tensiune din izolator. La montaj, borna pozitiva a alternatorului se conecteaza la intrarea izolatorului, iar bornele pozitive ale celor doua baterii se conecteaza la iesirile dedicate; bornele negative ale bateriilor se leaga la o bara comuna de minus.

Inainte de orice interventie asupra instalatiei, deconectati cablurile de minus ale bateriilor. Utilizati conductoare cat mai scurte, cu sectiune adecvata curentului si lungimii traseului, pentru a limita pierderile suplimentare de tensiune. Izolatorul poate avea suprafete fierbinti in functionare si trebuie montat exclusiv pe o suprafata neinflamabila. Conectarea diodei de compensare si verificarea compatibilitatii alternatorului trebuie realizate de personal calificat.

Intrebari frecvente

La ce foloseste un izolator cu diode pentru baterii?

Permite incarcarea simultana a doua baterii de la un singur alternator, fara ca bateriile sa fie conectate direct intre ele. Descarcarea bateriei auxiliare nu descarca bateria de pornire.

Pentru ce tensiuni de baterii este potrivit?

Este destinat instalatiilor cu tensiune nominala de 12V si 24V.

Care este curentul maxim admis?

Curentul maxim de incarcare este de 80A, iar curentul maxim al alternatorului este de 80A.

Are intrare de excitatie pentru alternator?

Nu. Acest model nu are intrare de excitatie pentru alternator; are insa conexiune pentru dioda de compensare.

Ce trebuie respectat la montaj?

Deconectati mai intai cablurile de minus ale bateriilor, folositi cabluri scurte si dimensionate corect si montati echipamentul numai pe o suprafata neinflamabila, deoarece poate deveni fierbinte in functionare.
