Descriere

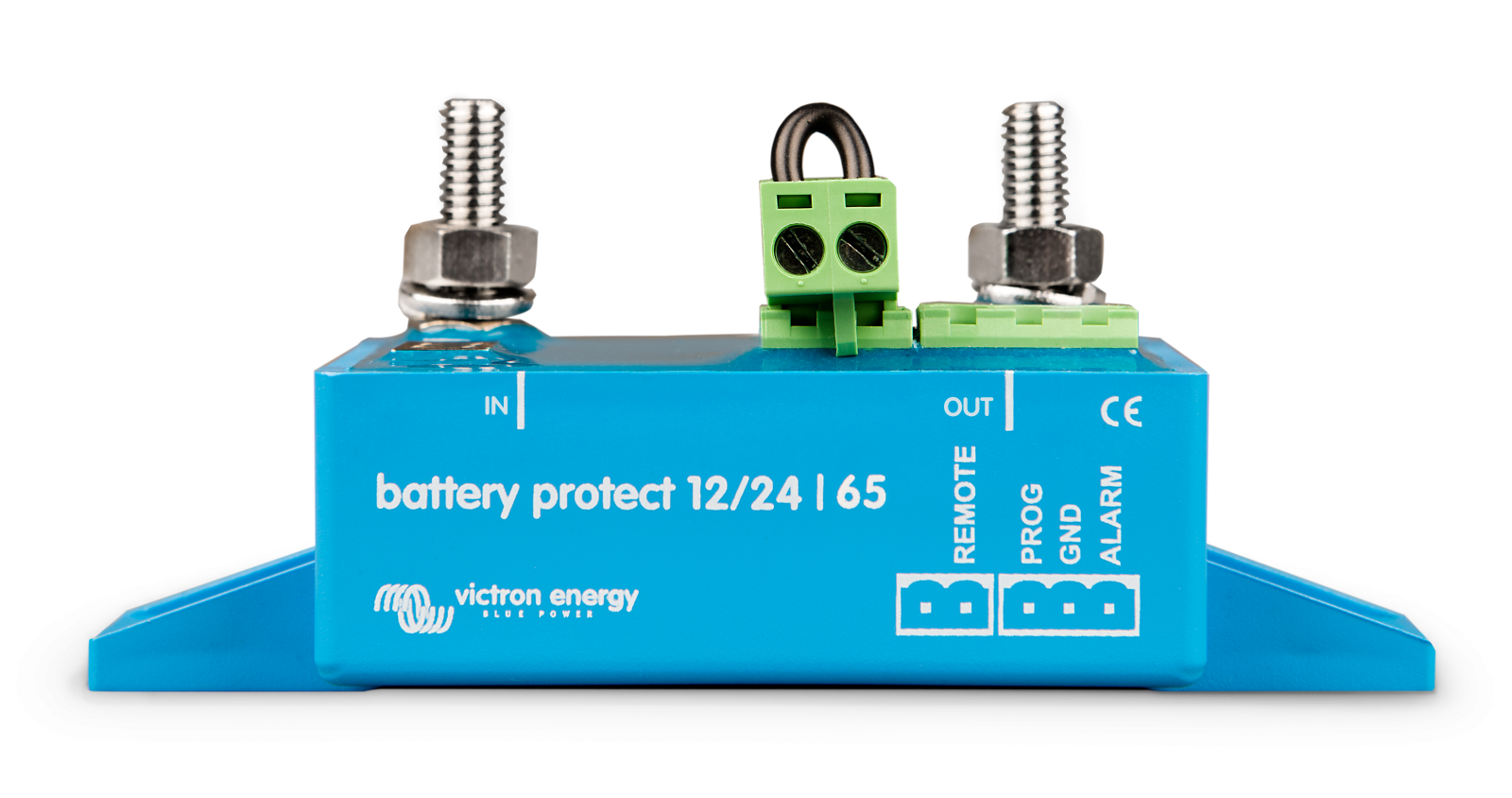

BatteryProtect 12/24V 65A este un dispozitiv electronic de protectie pentru baterii, destinat separarii automate a consumatorilor DC neesentiali atunci cand tensiunea bateriei scade sub pragul configurat. Ajuta la prevenirea descarcarii profunde si poate fi utilizat si ca intrerupator general pentru circuitul de consum. Functioneaza unidirectional, cu fluxul de curent de la borna IN, conectata la baterie, catre borna OUT, conectata la sarcina.

Echipamentul este compatibil cu sisteme nominale de 12 V si 24 V si detecteaza automat tensiunea sistemului la prima alimentare. Domeniul de tensiune de functionare este 6-35 V DC, iar curentul maxim continuu admis este de 65 A; curentul de varf este de 250 A timp de 30 de secunde. Consumul propriu este de 1,5 mA in stare activa si 0,6 mA cand iesirea este oprita sau la deconectarea pe subtensiune. Pragurile implicite sunt 10,5 V sau 21 V pentru deconectare si 12 V sau 24 V pentru reconectare, iar setarea se realizeaza prin programare, cu afisaj LED cu 7 segmente.

Pentru instalare se monteaza intr-un spatiu bine ventilat, preferabil la cel mult 50 cm de baterie, fara a fi pozitionat deasupra acesteia. Conexiunea de putere se face prin borne M6, cu respectarea sensului IN catre OUT, iar intre borna pozitiva a bateriei si dispozitiv trebuie montata o siguranta dimensionata corespunzator circuitului. Conductorul de masa furnizat, cu sectiunea de 1,5 mm2, se conecteaza direct la borna negativa a bateriei sau la sasiul vehiculului si se protejeaza cu o siguranta de 300 mA. Terminalul REMOTE permite comanda pornit/oprit de la distanta, iar iesirea de alarma poate comanda un LED, buzzer sau releu de maximum 50 mA.

Pentru protectia sistemului, deconectarea sarcinii are loc cu o intarziere de 90 de secunde, iar reconectarea la 30 de secunde dupa revenirea tensiunii peste pragul setat; alarma se activeaza dupa 12 secunde de subtensiune. Electronica este protejata la nivel IP67, in timp ce conexiunile au protectie IP00. Produsul utilizeaza comutare cu MOSFET, fara relee mecanice si fara scantei la comutare. Nu este destinat curentilor inversi: nu se conecteaza cu polaritatea sau sensul de curent inversate si nu se foloseste pentru intreruperea directa a intrarii DC a unui invertor sau invertor-incarcator; pentru acestea se utilizeaza comanda remote a echipamentului.

Intrebari frecvente

Ce face un dispozitiv de protectie pentru baterie?

Monitorizeaza tensiunea bateriei si deconecteaza automat consumatorii neesentiali daca tensiunea scade sub pragul ales, reducand riscul descarcarii excesive.

Poate fi utilizat intr-un sistem de 12 V si 24 V?

Da. Detecteaza automat tensiunea nominala de 12 V sau 24 V la prima alimentare, iar selectia este memorata pana la reprogramare pentru utilizare intr-un alt sistem.

Care este curentul maxim suportat?

Curentul continuu maxim este de 65 A. Poate suporta un curent de varf de 250 A pentru maximum 30 de secunde.

Poate controla un invertor prin circuitul sau DC?

Nu. Invertorul sau invertorul-incarcator nu trebuie conectat direct prin acest dispozitiv pe intrarea DC, deoarece curentul invers poate deteriora echipamentul. Pentru control se utilizeaza portul remote al invertorului.

Este necesara o siguranta intre baterie si protectie?

Da. Se monteaza o siguranta dimensionata corect in conductorul dintre borna pozitiva a bateriei si dispozitiv, conform cerintelor instalatiei si reglementarilor aplicabile.
