Descriere

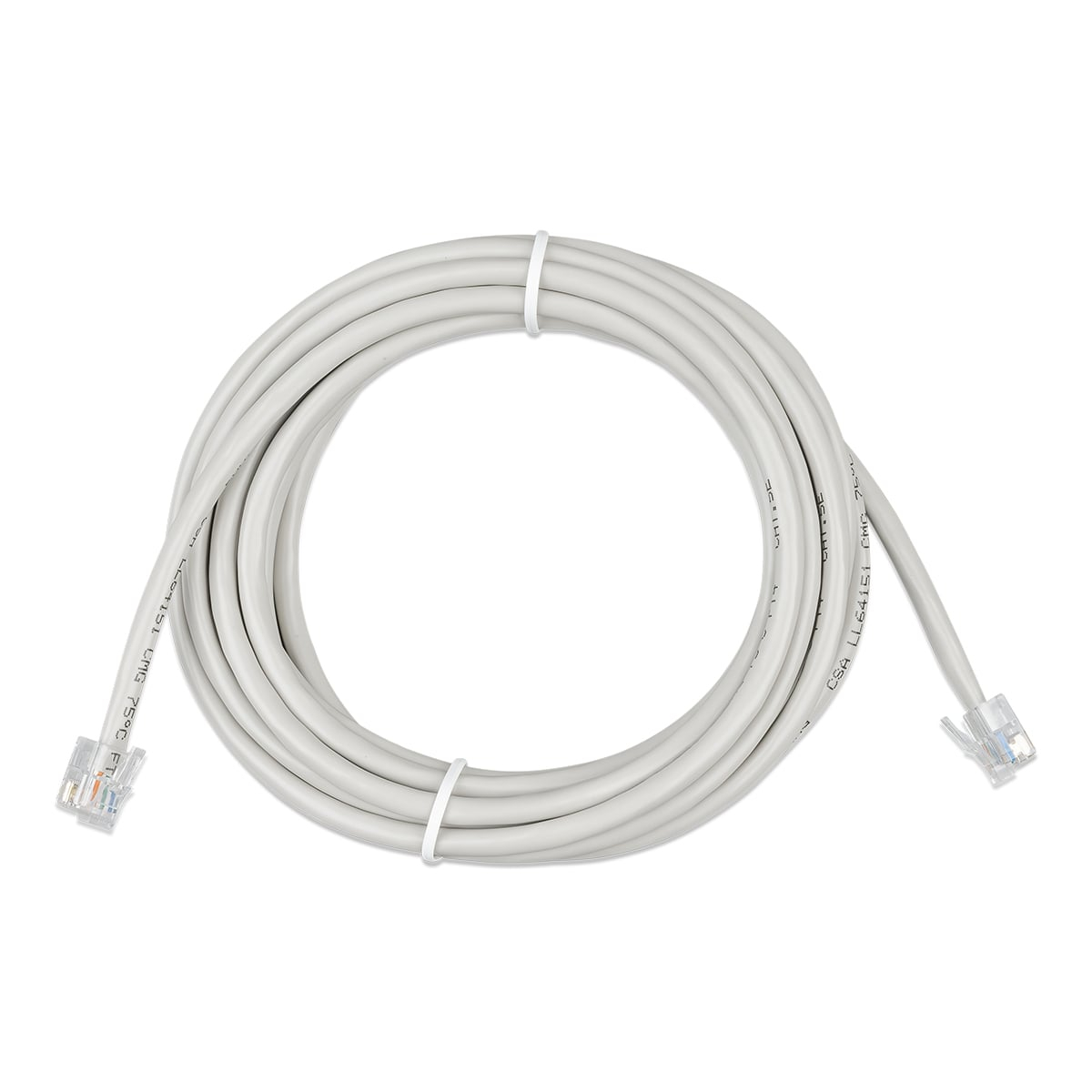

Cablul RJ12 UTP de 15 m este un accesoriu de comunicatie destinat instalatiilor de monitorizare a bateriei. Acesta realizeaza legatura dintre shuntul BMV si unitatea de afisare BMV, fiind util atunci cand distanta dintre compartimentul bateriilor si panoul de monitorizare necesita un cablu mai lung decat cel furnizat standard cu monitorul.

Lungimea totala a cablului este de 15 m. Este echipat cu conectori RJ12 la ambele capete si are 6 conductoare in constructie UTP cu perechi torsadate. In aplicatiile BMV, cablul este utilizat pentru transmiterea semnalelor analogice dintre shunt si unitatea principala de monitorizare.

Montajul se realizeaza prin introducerea unui conector in portul RJ12 al shuntului si a celuilalt conector in portul RJ12 de pe partea din spate a unitatii de afisare. Traseul cablului trebuie ales astfel incat sa permita o instalare ordonata, fara tensionarea conectorilor, strivirea cablului sau curburi excesiv de stranse.

Pentru functionare corecta se recomanda utilizarea unui cablu RJ12 UTP preasamblat, cu toate cele 6 conductoare prezente. Cablurile telefonice obisnuite pot avea mai putine conductoare si nu folosesc neaparat perechi torsadate, astfel ca nu sunt adecvate pentru aceasta conexiune. Nu se recomanda realizarea manuala a cablului sau folosirea unor conectori sertizati necorespunzator, deoarece acestea pot genera defecte de comunicatie greu de identificat.

Intrebari frecvente

Pentru ce se utilizeaza cablul RJ12 UTP de 15 m?

Este utilizat pentru conectarea shuntului la unitatea de afisare a unui monitor de baterie BMV, atunci cand este necesara o distanta de cablare de pana la 15 m.

Ce tip de conectori are cablul?

Cablul are conectori RJ12 la ambele capete.

Poate fi folosit un cablu telefonic obisnuit ca inlocuitor?

Nu este recomandat. Pentru aceasta aplicatie este necesar un cablu RJ12 UTP cu 6 conductoare si perechi torsadate; multe cabluri telefonice nu indeplinesc aceste conditii.

Cum se conecteaza?

Un capat se conecteaza la portul RJ12 al shuntului, iar celalalt capat la portul RJ12 din spatele unitatii de afisare BMV.

Este recomandata sertizarea manuala a unui cablu similar?

Nu. Un cablu preasamblat reduce riscul unor contacte imperfecte sau al unor erori de sertizare care pot provoca functionare necorespunzatoare a monitorizarii.
