Descriere

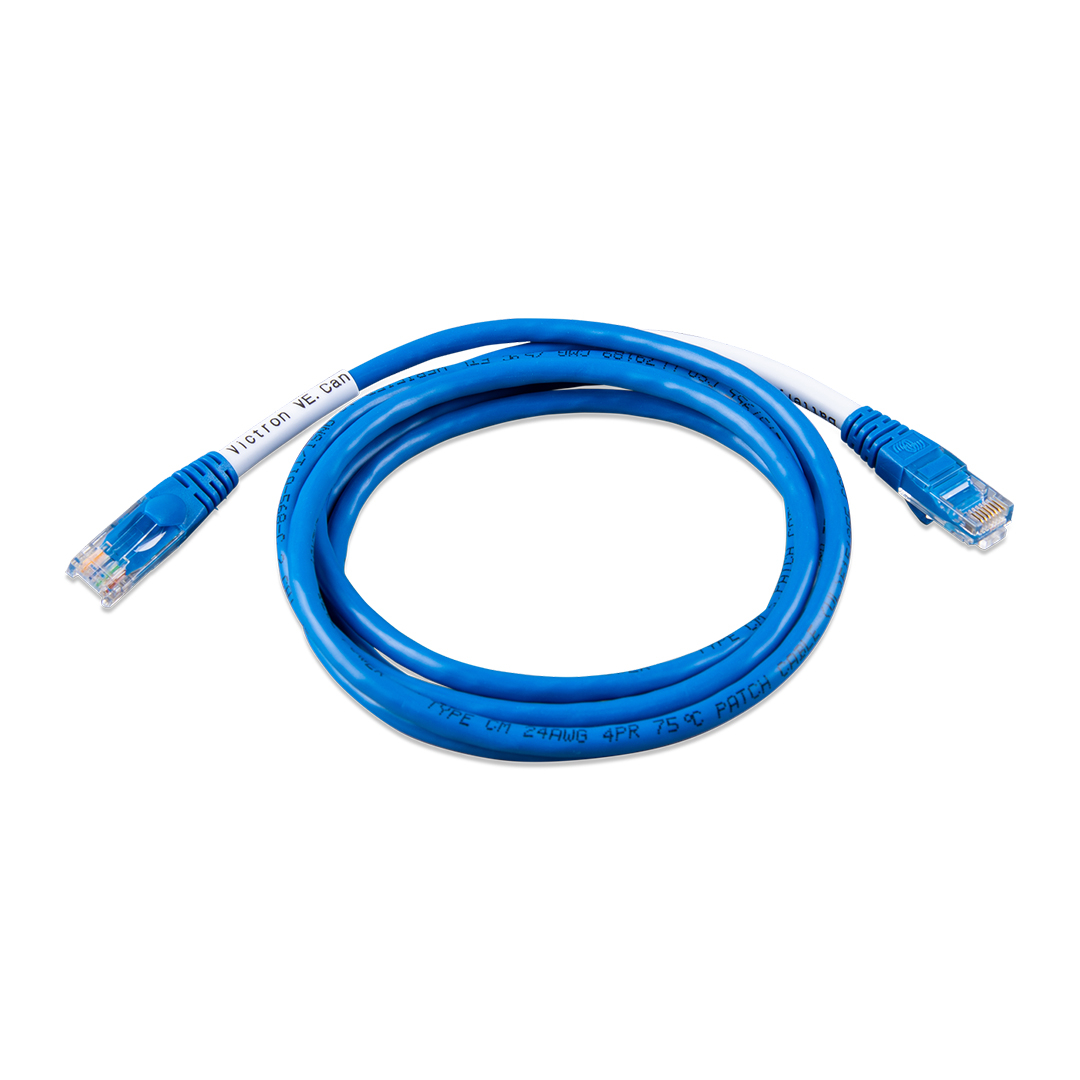

Cablul VE.Can la CAN-bus BMS tip B este destinat integrarii unei baterii cu interfata CAN-bus intr-un sistem de monitorizare si control bazat pe un echipament GX. Acesta permite comunicatia dintre BMS-ul bateriei si sistem, astfel incat informatiile necesare gestionarii bateriei sa poata fi transmise prin magistrala CAN-bus.

Varianta este tip B si are lungimea de 1,8 m. Conform documentatiei tehnice, conexiunile pentru acest tip de cablu sunt realizate cu GND intre pinul 3 pe partea VE.Can si pinul 2 pe partea bateriei, CAN-L intre pinul 8 si pinul 5, respectiv CAN-H intre pinul 7 si pinul 4. Tipul B este indicat in lista de compatibilitate pentru anumite baterii AXIstorage 7S si 9S, BMZ, BSLBATT Lithium, LG Chem Resu, Pylontech US2000, US3000 si UP2500, Solar MD BMS EX si Freedom Won eTower.

Montajul se face prin conectarea capatului marcat CAN-bus BMS la portul CAN al bateriei, iar capatul marcat VE.Can la portul VE.Can sau BMS-Can al echipamentului GX. Porturile VE.Can si BMS-Can ale unui echipament GX pot fi configurate pentru utilizarea cu o baterie CAN-bus de la terti. Pentru anumite configuratii cu baterii Pylontech, portul BMS-Can este recomandat atunci cand este disponibil.

Este important sa fie ales cablul corespunzator tipului de pinout solicitat de bateria utilizata, deoarece variantele tip A si tip B au conexiuni diferite. Configurarea finala trebuie realizata conform documentatiei specifice producatorului bateriei. In cazul realizarii unui cablu la fata locului, conexiunile trebuie verificate cu atentie, deoarece o sertizare sau o alocare incorecta a pinilor poate cauza probleme de comunicatie dificil de diagnosticat.

Intrebari frecvente

La ce se foloseste cablul VE.Can la CAN-bus BMS tip B?

Se foloseste pentru conectarea unei baterii cu BMS CAN-bus compatibil la un echipament GX, permitand schimbul de date intre bateria de stocare si sistemul de control.

Care este lungimea cablului?

Cablul are lungimea de 1,8 m.

Cum se conecteaza corect?

Capatul etichetat CAN-bus BMS se conecteaza la bateria compatibila, iar capatul etichetat VE.Can se conecteaza la portul VE.Can sau BMS-Can al echipamentului GX. Portul trebuie configurat conform instructiunilor bateriei.

Este compatibil cu orice baterie CAN-bus?

Nu. Este o varianta cu pinout tip B si trebuie utilizata numai cu baterii pentru care producatorul indica acest tip de cablu. Verificati intotdeauna documentatia bateriei si configuratia recomandata pentru sistem.

Care sunt conexiunile pinilor pentru tipul B?

Pentru tipul B, GND este intre pinul 3 VE.Can si pinul 2 al bateriei, CAN-L intre pinul 8 si pinul 5, iar CAN-H intre pinul 7 si pinul 4.
