Descriere

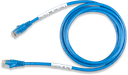

Acest cablu de comunicatie este destinat integrarii unei baterii externe echipate cu BMS si comunicatie CAN bus intr-un sistem de monitorizare si control GX. Varianta tip B este necesara atunci cand bateria foloseste pinout-ul CAN bus corespunzator acestui tip de cablu. Lungimea de 5 m ofera flexibilitate la pozitionarea bateriei si a echipamentului de control in tablouri, camere tehnice, aplicatii fotovoltaice cu stocare, sisteme off grid, vehicule sau instalatii marine.

Cablul are lungimea de 5 m si realizeaza legatura dintre interfata VE Can a sistemului si portul CAN bus al BMS-ului bateriei. Poate fi utilizat in portul VE Can sau BMS Can al unui dispozitiv GX configurat pentru comunicarea cu baterii CAN bus. Pentru tipul B, alocarea semnalelor este: GND la pinul 3 pe partea VE Can si pinul 2 pe partea bateriei, CAN L la pinul 8 respectiv pinul 5, iar CAN H la pinul 7 respectiv pinul 4. Este utilizat pentru baterii compatibile, inclusiv anumite serii AXIstorage, BMZ, BSLBATT, LG Chem Resu, Pylontech US2000, US3000 si UP2500, Solar MD BMS EX sau Freedom Won eTower.

La montaj, capatul marcat CAN bus BMS se conecteaza la portul CAN al bateriei, iar capatul marcat VE Can se conecteaza la portul VE Can sau BMS Can al dispozitivului GX. Inainte de conectare trebuie verificata documentatia bateriei pentru confirmarea protocolului, a tipului de cablu si a configuratiei necesare in dispozitivul GX. Cablul permite transmiterea informatiilor de comunicatie dintre BMS si sistem, astfel incat parametrii bateriei sa poata fi preluati corect pentru monitorizare si control.

Este esentiala alegerea variantei corecte de cablu, deoarece tipul B are o alocare a pinilor diferita fata de tipul A. Nu se recomanda inlocuirea cablului cu unul sertizat manual fara verificarea atenta a continuitatii si a pinout-ului, deoarece o conexiune incorecta poate produce probleme de comunicatie dificil de identificat. Instalarea si configurarea trebuie realizate cu echipamentele oprite, conform instructiunilor bateriei si ale dispozitivului GX, de catre personal calificat.

Intrebari frecvente

La ce foloseste acest cablu de comunicatie?

Este utilizat pentru conectarea unei baterii externe cu BMS CAN bus la un dispozitiv GX, permitand schimbul de date necesar monitorizarii si controlului bateriei.

Ce lungime are cablul?

Cablul are lungimea de 5 m si este potrivit atunci cand bateria si echipamentul GX sunt montate la distanta unul fata de celalalt.

Unde se conecteaza capetele cablului?

Capatul marcat CAN bus BMS se conecteaza la bateria compatibila, iar capatul marcat VE Can se conecteaza la portul VE Can sau BMS Can al dispozitivului GX.

Pot folosi acest cablu pentru orice baterie CAN bus?

Nu. Este necesar ca bateria sa fie compatibila cu pinout-ul CAN bus tip B si cu configuratia de comunicatie a sistemului. Verifica intotdeauna documentatia bateriei inainte de instalare.

Care este diferenta dintre cablul tip A si tip B?

Cele doua variante folosesc alocari diferite ale pinilor pentru comunicatia CAN bus. Alegerea unui cablu nepotrivit poate impiedica stabilirea comunicatiei dintre baterie si dispozitivul GX.
