Descriere

Acest cablu de comunicatie realizeaza legatura dintre un echipament prevazut cu port VE.Can si o retea NMEA 2000. Este destinat integrarii sistemelor de monitorizare, incarcare, conversie sau masurare intr-o infrastructura marina NMEA 2000, astfel incat datele disponibile prin VE.Can sa poata fi utilizate de echipamentele compatibile din retea, inclusiv afisaje multifunctionale.

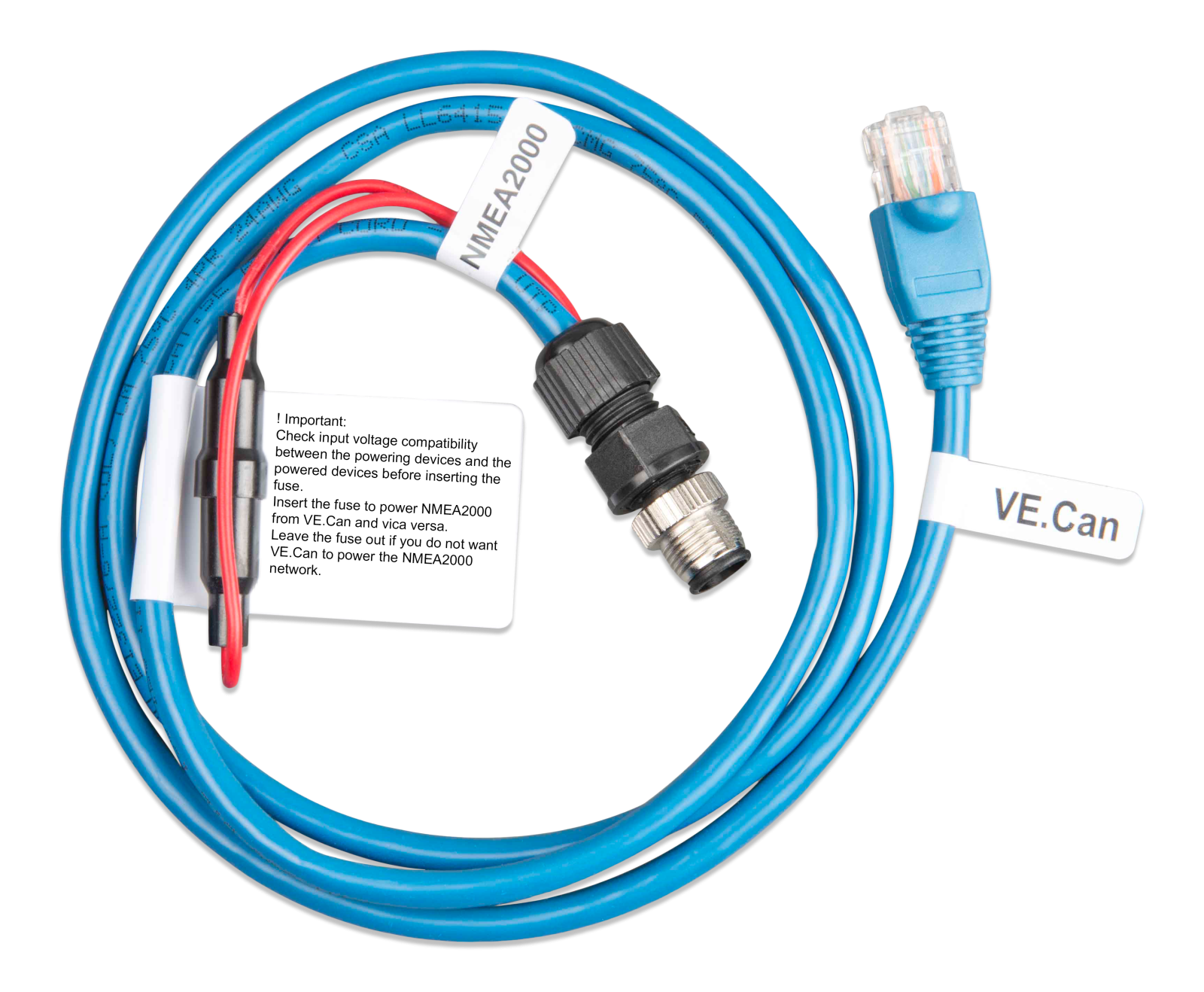

Cablul are interfata VE.Can la un capat si conector NMEA 2000 Micro-C tata la celalalt capat, destinat conectarii la un conector T corespunzator din backbone-ul NMEA 2000. Lungimea cablului este de aproximativ 1 m. Constructia include o siguranta demontabila, care permite adaptarea modului de separare sau alimentare dintre reteaua VE.Can si reteaua NMEA 2000, in functie de configuratia instalatiei.

Montajul se realizeaza prin conectarea capatului VE.Can la portul dedicat al echipamentului si a conectorului Micro-C tata la backbone-ul NMEA 2000, de regula printr-un T. Reteaua NMEA 2000 trebuie configurata in topologie backbone, cu ramificatii separate catre dispozitive si exact doua terminatoare la capetele backbone-ului. Pentru echipamentele de monitorizare, functia de iesire NMEA 2000 trebuie activata si configurata conform documentatiei echipamentului conectat.

Inainte de conectare, verifica tensiunea de alimentare si compatibilitatea tuturor dispozitivelor din reteaua NMEA 2000. Reteaua VE.Can poate functiona intre 9 si 70 V DC, in timp ce anumite dispozitive NMEA 2000 au limite de tensiune mai reduse; in special in sistemele de 24 V sau 48 V este necesara separarea corecta a alimentarii prin utilizarea sigurantei demontabile, conform configuratiei recomandate. Evita montarea unui terminator direct in portul VE.Can atunci cand cablul este utilizat ca ramificatie catre backbone-ul NMEA 2000.

Intrebari frecvente

La ce foloseste acest cablu?

Este utilizat pentru conectarea unui echipament cu port VE.Can la o retea NMEA 2000, pentru integrarea datelor in sistemul de monitorizare marin.

Ce tip de conector NMEA 2000 are cablul?

Capatul pentru reteaua NMEA 2000 este prevazut cu un conector Micro-C tata, proiectat pentru conectare la un T din backbone-ul retelei.

Poate fi utilizat intr-un sistem cu afisaj multifunctional?

Da. In combinatie cu un echipament compatibil si configurat corespunzator, cablul permite conectarea la reteaua NMEA 2000 folosita de afisaje multifunctionale si alte dispozitive de bord.

De ce este importanta siguranta demontabila?

Siguranta permite gestionarea separarii alimentarii dintre reteaua VE.Can si reteaua NMEA 2000. Aceasta trebuie configurata cu atentie, mai ales cand cele doua retele folosesc tensiuni de alimentare diferite.

Cum trebuie terminata reteaua NMEA 2000?

Backbone-ul NMEA 2000 trebuie sa aiba doua terminatoare, cate unul la fiecare capat. Dispozitivele se conecteaza prin ramificatii, fara a adauga un terminator in portul VE.Can utilizat ca ramificatie.
