Descriere

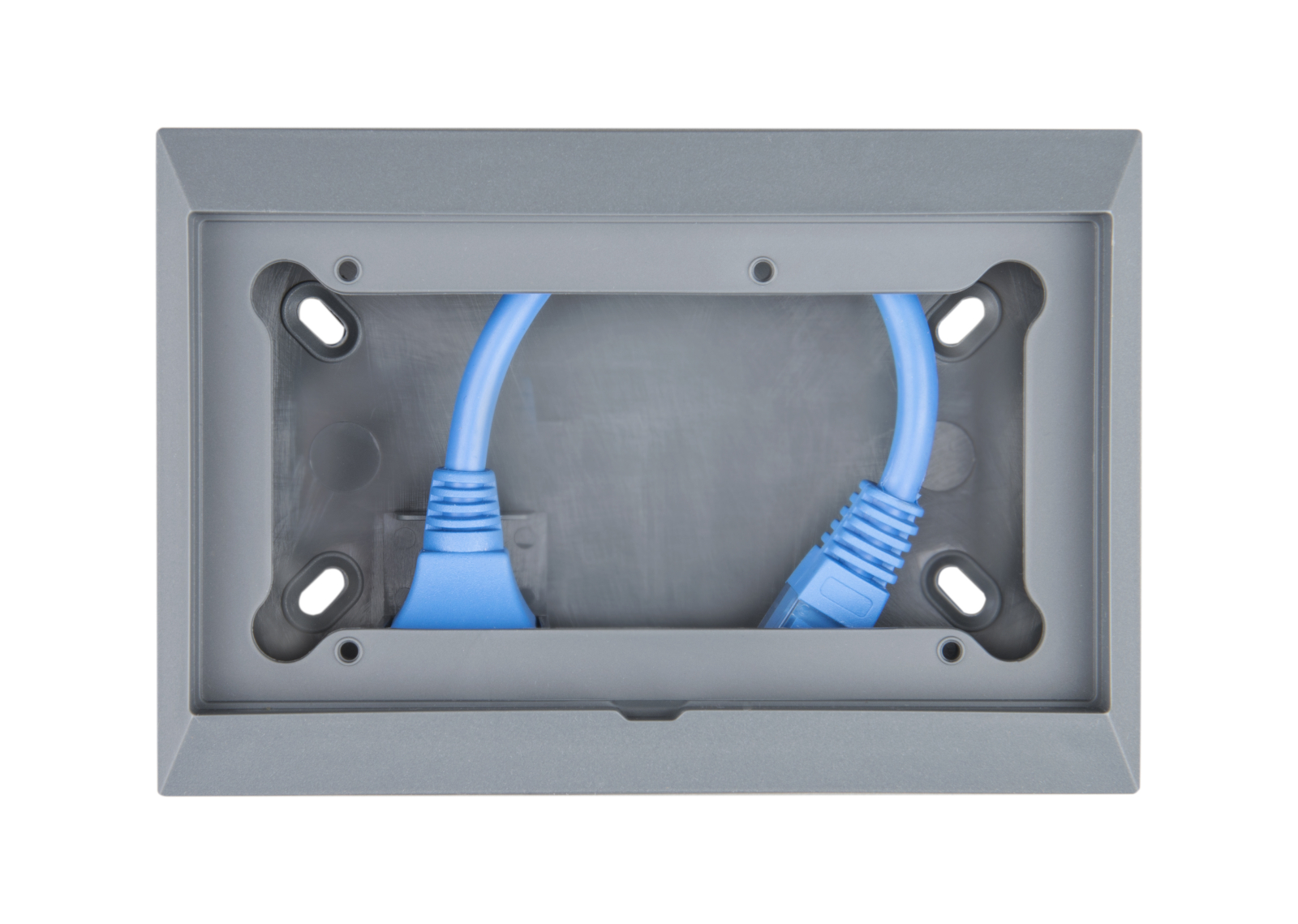

Carcasa pentru montaj aparent este proiectata pentru instalarea pe perete a panourilor de control si monitorizare GX cu dimensiunea frontala de 65 x 120 mm. Este o solutie potrivita pentru tablouri electrice, instalatii off grid, sisteme de backup, aplicatii marine, vehicule recreative sau alte proiecte in care panoul nu poate fi montat incastrat.

Dimensiunile exterioare ale carcasei sunt de aproximativ 130 x 88 x 40,4 mm. Constructia este prevazuta cu rama frontala si spatiu interior pentru amplasarea panoului compatibil si pentru directionarea conexiunilor. Formatul este destinat panourilor GX de 65 x 120 mm, inclusiv aplicatiilor de control de tip Battery Alarm GX, Skylla i Control GX si Digital Multi Control 200 200A GX.

Montajul se realizeaza prin asamblarea ramei metalice cu partea superioara a carcasei, fixarea acesteia pe perete si conectarea panoului de control. Ghidul de instalare indica utilizarea a patru suruburi pentru asamblarea elementelor carcasei, iar conexiunea panoului se face prin cablul dedicat catre conectorul de montaj. Panoul se pozitioneaza apoi in rama frontala pentru un aspect curat si acces facil la comenzi.

Inainte de instalare, verificati compatibilitatea dimensionala a panoului utilizat si alegeti un suport de montaj solid, adecvat greutatii ansamblului si tipului de perete. Conexiunile trebuie efectuate cu instalatia oprita si conform instructiunilor echipamentului de control asociat. Carcasa este un accesoriu de montaj si nu inlocuieste protectiile electrice, etansarea cablurilor sau cerintele de siguranta ale sistemului in care este utilizata.

Intrebari frecvente

Pentru ce tip de panouri este potrivita carcasa?

Este destinata panourilor GX cu format de 65 x 120 mm, utilizate pentru control si monitorizare in sisteme de energie.

Cand este utila o carcasa de montaj aparent?

Este utila atunci cand panoul nu poate fi montat incastrat in usa tabloului, in perete sau intr-un alt suport.

Care sunt dimensiunile exterioare ale carcasei?

Dimensiunile exterioare sunt de aproximativ 130 x 88 x 40,4 mm.

Panoul de control este inclus?

Carcasa este un accesoriu de montaj. Panoul de control compatibil se selecteaza separat, in functie de configuratia sistemului.

Cum se fixeaza carcasa?

Carcasa se asambleaza cu suruburile dedicate si se fixeaza pe perete, apoi se conecteaza si se monteaza panoul compatibil in rama frontala.
