Descriere

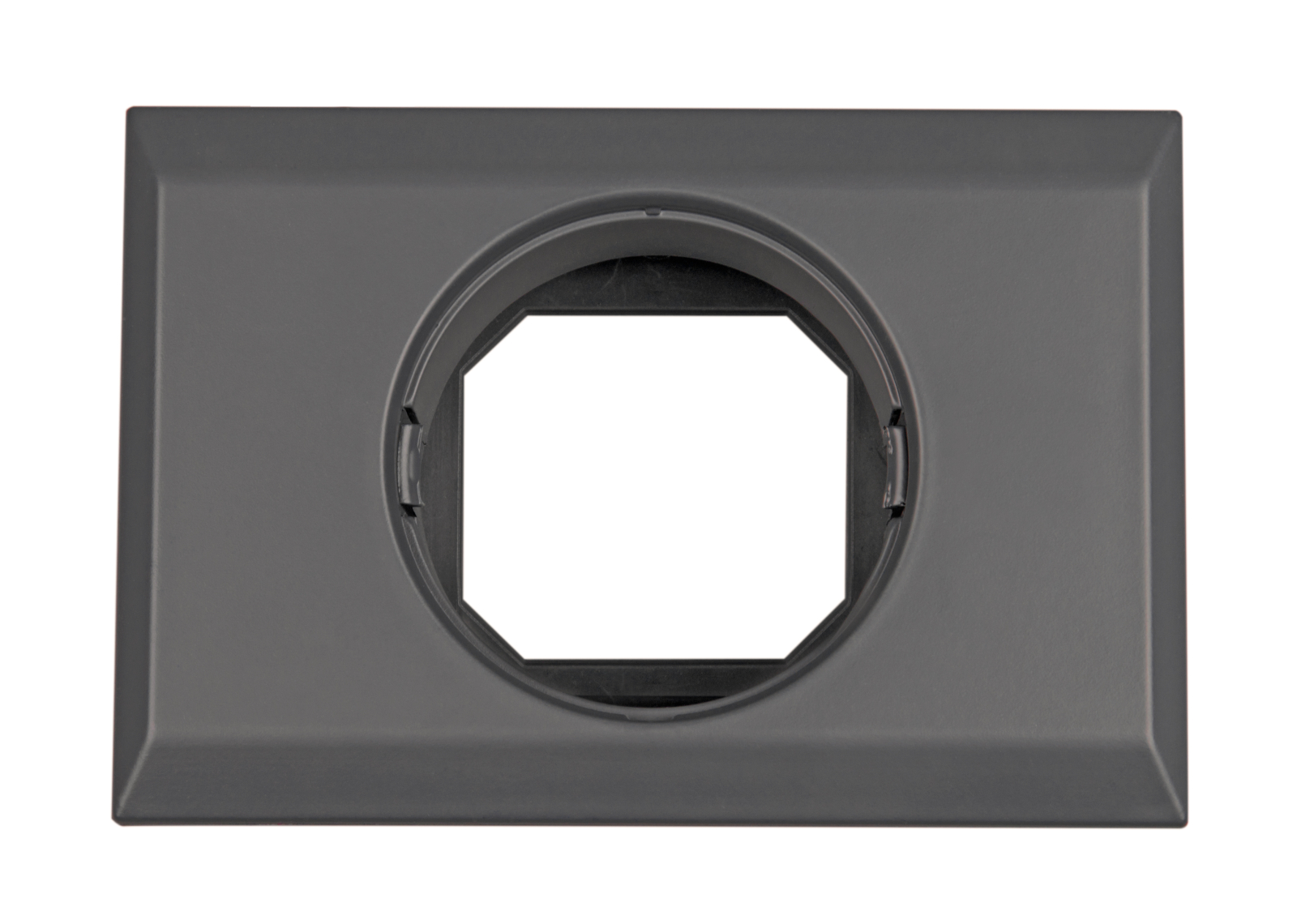

Carcasa pentru montaj pe perete este un accesoriu destinat instalarii aparente a unui monitor de baterie BMV din seria 700 sau a unui panou MPPT Control. Ofera o solutie ordonata pentru pozitionarea afisajului intr-un loc vizibil si accesibil, fara realizarea unui decupaj pentru montaj incastrat in panou. Este potrivita pentru tablouri de monitorizare, vehicule recreative, sisteme fotovoltaice autonome si instalatii stationare unde afisajul trebuie fixat pe o suprafata verticala.

Dimensiunile exterioare sunt de 88 x 130 x 40 mm, inaltime x latime x adancime. Carcasa are un decupaj circular frontal pentru panouri rotunde si este compatibila cu monitoarele BMV-700 si BMV-702, precum si cu panoul MPPT Control. Desenul dimensional indica o latime totala de 130 mm, o inaltime de 88 mm si o adancime de 40 mm, pentru planificarea corecta a spatiului de montaj.

Montajul se realizeaza prin introducerea cablurilor prin orificiul de intrare din carcasa, apoi prin fixarea elementului de detensionare cu doua suruburi. Partea superioara se prinde de baza cu patru suruburi, iar conexiunile se fac la partea din spate a monitorului sau panoului compatibil. Carcasa se fixeaza pe perete folosind cele patru puncte de agatare de pe spate.

Pentru o instalare sigura, montati carcasa pe o suprafata stabila si verificati ca traseul cablurilor sa nu fie tensionat, strivit sau expus deteriorarii mecanice. Respectati instructiunile specifice ale echipamentului de monitorizare instalat si realizati conexiunile cu sistemul oprit sau conform procedurii de siguranta recomandate pentru acel echipament. Carcasa este un accesoriu mecanic de montaj si nu adauga functii electrice afisajului instalat.

Intrebari frecvente

Cu ce echipamente este compatibila carcasa?

Carcasa este destinata monitoarelor de baterie BMV din seria 700, inclusiv BMV-700 si BMV-702, precum si panoului MPPT Control.

Care sunt dimensiunile carcasei?

Dimensiunile exterioare sunt de 88 x 130 x 40 mm, inaltime x latime x adancime.

Cand este utila aceasta carcasa?

Este utila atunci cand monitorul sau panoul de control nu poate fi montat incastrat intr-un panou si este necesara instalarea aparenta pe perete.

Cum se fixeaza pe perete?

Cablurile se introduc prin intrarea din carcasa si se asigura cu elementul de detensionare. Dupa montarea afisajului, carcasa se fixeaza pe perete prin cele patru puncte de agatare de pe partea din spate.

Carcasa include functii electrice sau de monitorizare?

Nu. Este un accesoriu mecanic pentru montaj si organizarea instalarii. Functiile de monitorizare sunt asigurate de echipamentul compatibil montat in carcasa.
