Descriere

Acest panou de comanda este destinat actionarii de la distanta a unui incarcator din gama Skylla TG. Ofera o solutie simpla pentru instalatiile in care incarcatorul este montat intr-un spatiu tehnic, compartiment electric, vehicul, ambarcatiune sau alta zona greu accesibila, iar controlul pornit si oprit trebuie disponibil direct pe panoul utilizatorului.

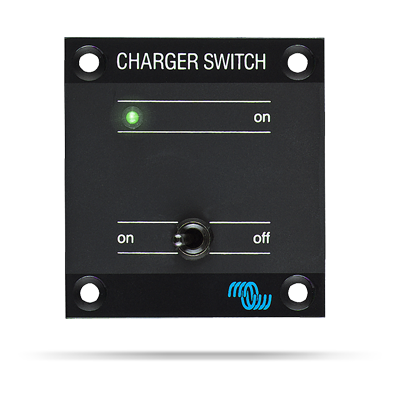

Panoul dispune de un comutator cu doua pozitii, on si off, precum si de un LED verde de stare marcat on. Placa metalica frontala are dimensiunile de 65 x 60 mm si grosimea de 4 mm. Documentatia dimensionala indica patru puncte de fixare, iar orificiul central destinat comutatorului are diametrul de 6,5 mm.

Montajul se realizeaza pe panou, cu acces la conexiunile de comanda ale incarcatorului compatibil. Conform documentatiei de instalare pentru incarcatoarele Skylla TG, alimentarea de la retea trebuie deconectata inainte de cablare. LED-ul panoului se conecteaza la borna L ON si GND, iar comutatorul la borna REM, conform schemei specifice incarcatorului.

Pentru functionarea corecta, comutatorul frontal al incarcatorului trebuie pus in pozitia pornit inainte ca actionarea de la distanta sa poata fi utilizata. Instalarea trebuie executata de personal calificat, cu respectarea schemei de conexiuni, a instructiunilor incarcatorului si a masurilor de siguranta pentru circuite alimentate de la reteaua electrica.

Intrebari frecvente

Pentru ce echipamente este destinat acest comutator?

Este destinat controlului de la distanta al incarcatoarelor din gama Skylla TG compatibile cu aceasta conexiune de comanda.

Ce indica LED-ul verde de pe panou?

LED-ul verde marcat on indica starea de pornire a incarcatorului comandat prin panou.

Poate fi montat direct pe un tablou sau panou de control?

Da. Panoul are dimensiunea frontala de 65 x 60 mm, placa metalica de 4 mm grosime si puncte de fixare pentru montaj pe panou. Conexiunile trebuie realizate conform documentatiei incarcatorului.

Este necesara oprirea alimentarii inainte de conectare?

Da. Alimentarea de la retea trebuie deconectata inainte de efectuarea cablajului, iar instalarea este recomandata unui electrician sau instalator calificat.

Este suficient comutatorul pentru a porni incarcatorul?

Pentru utilizarea controlului de la distanta, comutatorul local al incarcatorului trebuie mai intai setat pe pozitia pornit.
