Descriere

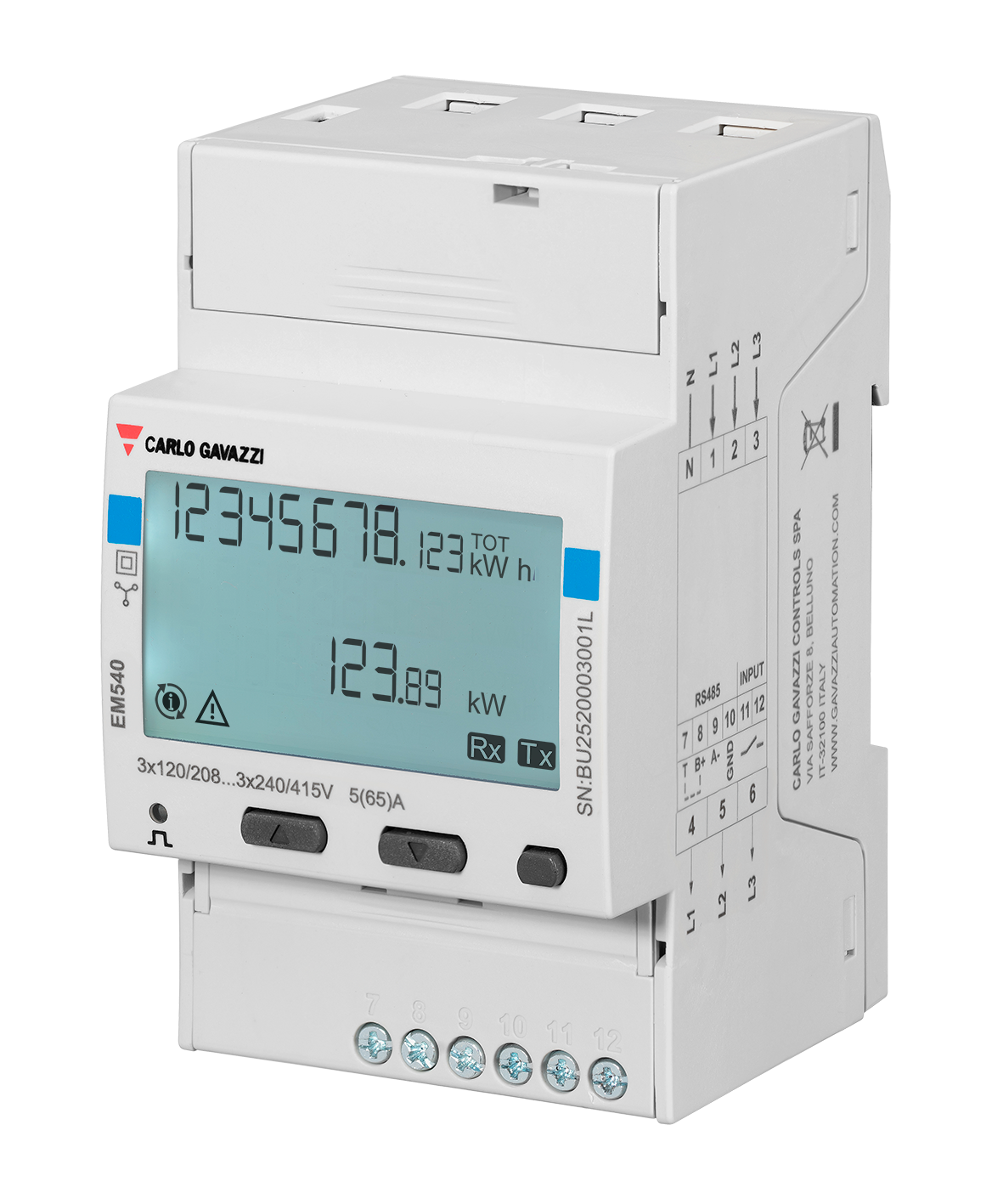

Contorul de energie EM540 este destinat masurarii puterii si energiei in instalatii AC trifazate, fiind o solutie potrivita pentru monitorizarea punctului de retea, a unui invertor fotovoltaic AC, a unui generator sau a unui circuit dedicat de consumatori. Valorile masurate pot fi afisate pe un echipament GX si transmise catre platforma de monitorizare, pentru o imagine clara asupra fluxurilor de energie din sistem.

Aparatul realizeaza masurare directa, fara transformatoare de curent, pana la 65 A pe fiecare faza. Este compatibil cu retele bifazate cu 3 conductoare, trifazate cu nul si trifazate fara nul. Domeniul tensiunii este 120 pana la 240 V AC faza-nul si 208 pana la 415 V AC faza-faza, iar domeniul de frecventa este 45 pana la 65 Hz. Masoara energie activa importata si exportata, energie reactiva si aparenta, tensiuni, curenti, puteri, factor de putere, frecventa si distorsiuni armonice totale pana la armonica a 15-a. Comunicatia se realizeaza prin RS485 Modbus RTU, cu actualizarea datelor la 100 ms.

Montajul se face pe sina DIN, iar carcasa ocupa 3 module DIN, cu dimensiuni de aproximativ 90 x 53.4 x 62.41 mm. Echipamentul are afisaj LCD iluminat si taste pentru navigare si configurare locala. Conectarea la un dispozitiv GX se poate face cablat, printr-o interfata RS485 la USB compatibila, sau wireless cu adaptoare Zigbee compatibile. Pentru utilizarea ca masura pentru invertorul fotovoltaic, sensul conexiunilor de faza trebuie respectat astfel incat bornele de intrare sa fie orientate catre invertor, pentru raportarea corecta a directiei puterii.

Gradul de protectie este IP40 pe partea frontala si IP20 la borne. Domeniul standard de temperatura de functionare este intre -25 grade C si +55 grade C, iar aparatul este destinat instalarii in tablouri electrice de joasa tensiune. Conexiunile, protectiile si configurarea rolului de masura trebuie executate de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea normelor locale aplicabile. Nu este recomandata depasirea curentului maxim de 65 A pe faza; pentru instalatii cu curenti mai mari trebuie aleasa o solutie de masurare cu transformatoare de curent.

Intrebari frecvente

Pentru ce poate fi folosit contorul de energie EM540?

Poate fi configurat intr-un sistem GX pentru masurarea energiei la retea, la iesirea unui invertor fotovoltaic AC, la un generator sau pe un circuit dedicat de consumatori AC.

Care este curentul maxim masurat?

Aparatul accepta masurare directa pana la 65 A pe fiecare faza. Pentru curenti mai mari este necesara o solutie cu transformatoare de curent.

Cum se conecteaza la un echipament GX?

Comunicatia este RS485 Modbus RTU. Conectarea se poate realiza cablat printr-o interfata RS485 la USB compatibila sau wireless prin adaptoare Zigbee compatibile.

Este potrivit pentru retele trifazate fara nul?

Da. Este compatibil cu sisteme trifazate cu nul, trifazate fara nul si cu sisteme bifazate cu 3 conductoare, in limitele de tensiune admise.

Ce protectie are carcasa?

Gradul de protectie este IP40 pe fata aparatului si IP20 la borne, de aceea trebuie montat intr-un tablou electric adecvat.
