Descriere

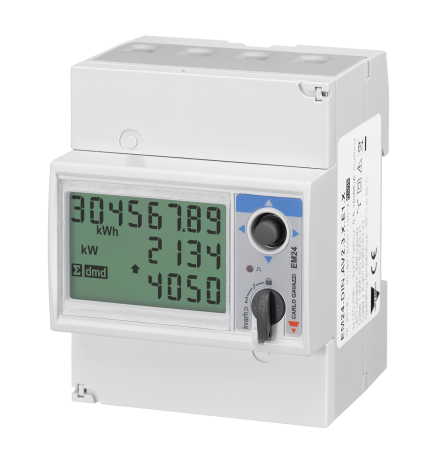

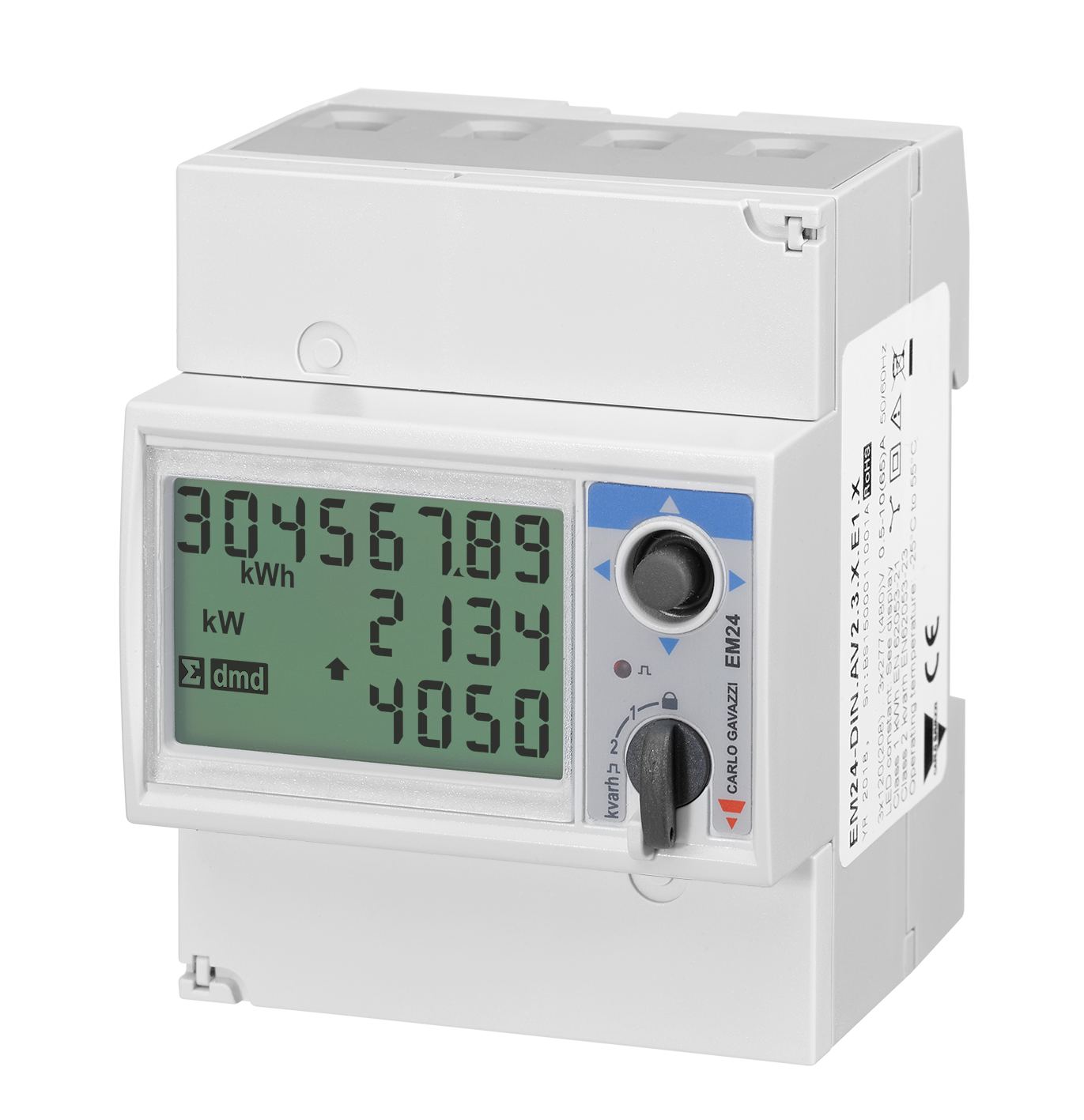

Contorul de energie EM24 Ethernet este destinat monitorizarii electrice in instalatii trifazate. Poate fi utilizat ca contor de retea pentru un sistem ESS, pentru masurarea productiei unui invertor fotovoltaic, a iesirii unui generator AC sau a unui circuit de consumatori AC dedicat. Valorile masurate pot fi afisate pe un dispozitiv GX si in portalul de monitorizare VRM.

Aparatul este un analizor de energie pentru sisteme trifazate, cu conexiune directa pentru curenti de pana la 65 A pe fiecare faza. Accepta tensiuni de 120 pana la 277 V faza-nul si 208 pana la 480 V intre faze, la frecventa de 50 sau 60 Hz. Masoara energie activa importata si exportata, energie reactiva, tensiuni, curenti, putere activa, aparenta si reactiva, factor de putere, frecventa si ore de functionare. Comunicarea se realizeaza prin Ethernet, folosind protocolul Modbus TCP IP, prin conector RJ45 10 Base T sau 100 Base TX, cu pana la 5 conexiuni client simultane.

Montajul se realizeaza pe sina DIN, iar alimentarea este preluata direct din circuitul masurat, fara sursa auxiliara separata. Conductorii circuitului se conecteaza direct la bornele de masura, conform schemei corespunzatoare retelei trifazate cu sau fara nul. Contorul trebuie conectat la reteaua locala prin cablu Ethernet astfel incat dispozitivul GX sa il poata identifica. Rolul de contor de retea, invertor fotovoltaic, generator sau contor AC se selecteaza din configurarea dispozitivului GX.

Pentru masurarea productiei unui invertor fotovoltaic, sensul conectarii trebuie respectat astfel incat bornele de intrare ale contorului sa fie orientate catre invertor, pentru indicarea corecta a sensului curentului si puterii. Gradul de protectie este IP50 pe fata si IP20 la borne, astfel ca instalarea trebuie facuta intr-un tablou electric adecvat. Echipamentul este destinat montajului si punerii in functiune de personal calificat, cu respectarea protectiilor, sectiunilor de cablu si reglementarilor electrice locale.

Intrebari frecvente

Pentru ce poate fi utilizat contorul de energie EM24 Ethernet?

Poate functiona ca contor de retea pentru un sistem ESS, pentru monitorizarea unui invertor fotovoltaic, a unui generator AC sau a unui circuit de consumatori AC dedicat.

Care este curentul maxim masurat direct?

Contorul permite conectare directa si masurare pentru curenti de pana la 65 A pe fiecare faza.

Cum comunica acest contor cu sistemul de monitorizare?

Comunicarea se face prin Ethernet, cu protocol Modbus TCP IP. Contorul trebuie conectat la reteaua locala astfel incat dispozitivul GX sa il poata accesa.

Este necesara o sursa auxiliara pentru alimentare?

Nu. Aparatul este alimentat direct din circuitul electric monitorizat.

Poate fi montat intr un tablou electric?

Da. Este proiectat pentru montaj pe sina DIN. Fata aparatului are protectie IP50, iar bornele au protectie IP20, de aceea se recomanda instalarea intr un tablou electric corespunzator.
