Descriere

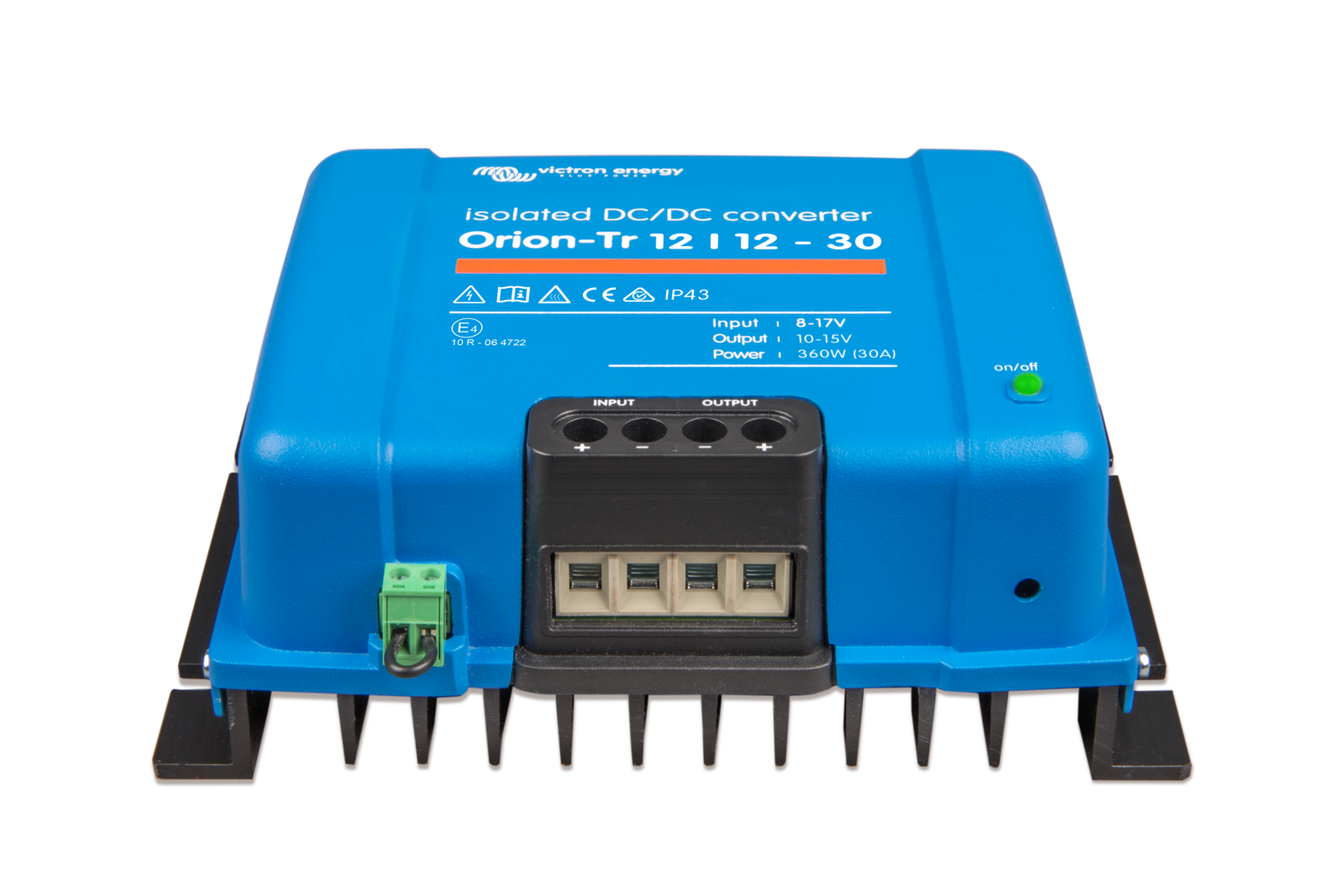

Acest convertor DC-DC izolat este destinat obtinerii unei tensiuni continue stabilizate intr-un sistem de 12 V, atunci cand este necesara separarea galvanica intre intrare, iesire si carcasa. Este potrivit pentru alimentarea echipamentelor DC sensibile, a consumatorilor din vehicule, ambarcatiuni, instalatii mobile sau aplicatii industriale. Iesirea reglabila il recomanda pentru alimentare DC controlata; nu este conceput ca incarcator de baterii.

Functioneaza cu tensiune de intrare intre 8 si 17 V si furnizeaza implicit 12,2 V la iesire, reglabila intre 10 si 15 V. Curentul continuu de iesire este de 30 A la 40 grade C, iar puterea continua este de 360 W la 40 grade C si 430 W la 25 grade C. Curentul maxim de iesire pentru 10 secunde este 40 A, eficienta declarata este de 87 procente, iar zgomotul la iesire este de 2 mV RMS. Izolarea galvanica este de 200 V DC intre intrare, iesire si carcasa. Dimensiunile sunt 130 x 186 x 80 mm, greutatea este de 1,8 kg, iar sectiunea maxima admisa a conductorului este de 16 mm2.

Conectarea se realizeaza prin borne cu surub pentru circuitul DC. Modelul are intrare de 12 V si include o siguranta interna de intrare care nu este inlocuibila. Pornirea sau oprirea de la distanta se poate realiza prin conectorul verde, folosind un intrerupator de curent redus sau un semnal de comanda. Tensiunea de iesire se regleaza din potentiometrul integrat si trebuie setata inainte de conectarea mai multor unitati in paralel sau a unei sarcini sensibile.

Pentru functionare corecta, montati echipamentul intr-un spatiu rece, uscat si ventilat. Protectia IP43 este valabila cand convertorul este instalat cu bornele cu surub orientate in jos. Iesirea este protejata la suprasarcina si scurtcircuit, iar mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil. Domeniul de temperatura de functionare este intre -20 si 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este de 95 procente fara condens.

Intrebari frecvente

Pentru ce este utilizat acest convertor DC-DC izolat?

Este utilizat pentru alimentarea stabilizata a consumatorilor DC de 12 V atunci cand este necesara izolarea galvanica intre sursa de intrare si circuitul alimentat.

Poate fi folosit ca incarcator de baterii?

Nu. Acest model este un convertor cu tensiune de iesire reglabila, destinat alimentarii consumatorilor DC, nu incarcarii controlate a bateriilor.

Care este tensiunea de iesire reglabila?

Tensiunea nominala de iesire este 12,2 V si poate fi reglata intre 10 si 15 V prin potentiometrul integrat.

Ce protectii si conditii de montaj are?

Iesirea este protejata la suprasarcina si scurtcircuit. Pentru protectie IP43, echipamentul trebuie montat cu bornele cu surub orientate in jos, intr-un loc uscat, ventilat si ferit de condens.

Se pot conecta mai multe convertoare in paralel?

Da. Unitati identice pot fi conectate in paralel pentru cresterea curentului de iesire, dupa reglarea aceleiasi tensiuni de iesire pentru fiecare unitate.
