Descriere

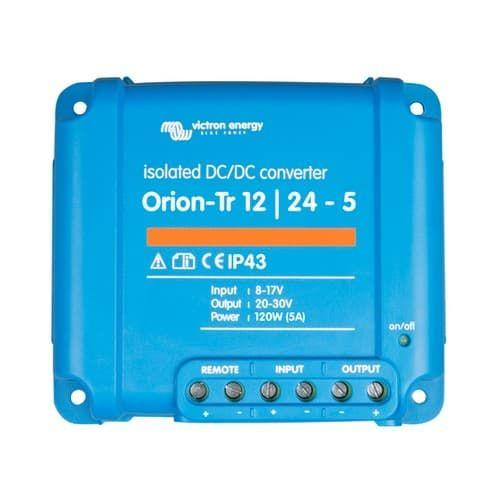

Convertorul DC DC izolat Orion Tr este destinat alimentarii consumatorilor de curent continuu din sisteme de 12V care necesita o tensiune stabilizata si separare galvanica intre sursa si sarcina. Este o solutie potrivita pentru circuite auxiliare din autovehicule, rulote, ambarcatiuni, instalatii off grid si aplicatii industriale usoare. Nu este un incarcator de baterii cu profil de incarcare dedicat, ci un convertor cu tensiune de iesire reglabila.

Modelul accepta tensiune de intrare intre 8 si 17V DC, cu oprire la subtensiune la 7V si repornire la 7,5V. Iesirea nominala este de 12,2V DC si poate fi ajustata intre 10 si 15V; toleranta declarata a tensiunii de iesire este de plus minus 0,2V, iar zgomotul de iesire este de 2 mV RMS. Asigura 9A curent continuu si 110W la 25 grade C, respectiv 85W la 40 grade C. Curentul maxim pentru 10 secunde este de 12,5A, eficienta este de 87 procente, iar izolarea galvanica este de 200V DC intre intrare, iesire si carcasa.

Conectarea se realizeaza prin borne cu surub, fara scule speciale pentru sertizarea conectorilor. Sectiunea maxima admisa a cablului este de 6 mm2, echivalent AWG10. Tensiunea de iesire se regleaza de la potentiometrul integrat, iar comanda pornit oprit la distanta poate fi realizata prin inlocuirea puntii de pe conectorul verde cu un intrerupator de mica putere. Convertorul poate fi conectat in paralel cu unitati similare pentru cresterea curentului disponibil, dupa reglarea prealabila a tensiunii de iesire.

Pentru functionare sigura, echipamentul se monteaza intr-un loc uscat, racoros si bine ventilat. Intervalul de temperatura de functionare este de la minus 20 la plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95 procente fara condens. Protectia IP43 este valabila numai cand bornele cu surub sunt orientate in jos. Modelele cu intrare de 12V includ siguranta interna pe intrare, care nu poate fi inlocuita. Iesirea este protejata la suprasarcina si scurtcircuit. Dimensiunile sunt 100 x 113 x 47 mm, iar greutatea este de 0,42 kg.

Intrebari frecvente

Este acest produs un incarcator de baterii?

Nu. Este un convertor DC DC cu tensiune de iesire reglabila, destinat alimentarii stabile a consumatorilor sau circuitelor auxiliare. Nu include un algoritm dedicat de incarcare pentru baterii.

Ce tensiune de intrare si iesire are convertorul?

Functioneaza cu intrare de 8-17V DC. Iesirea nominala este de 12,2V DC si poate fi reglata intre 10 si 15V.

Poate fi montat in paralel cu alte convertoare?

Da. Unitati similare pot fi conectate in paralel pentru cresterea curentului disponibil, insa tensiunea de iesire trebuie reglata inainte de realizarea conexiunii in paralel.

Ce conditii de montaj sunt necesare pentru protectia IP43?

Protectia IP43 este obtinuta numai daca echipamentul este instalat cu bornele cu surub orientate in jos, intr-un spatiu uscat, racoros si ventilat.

Care sunt dimensiunile si sectiunea maxima de cablu?

Convertorul masoara 100 x 113 x 47 mm, are greutatea de 0,42 kg si accepta cabluri cu sectiune de pana la 6 mm2.
