Descriere

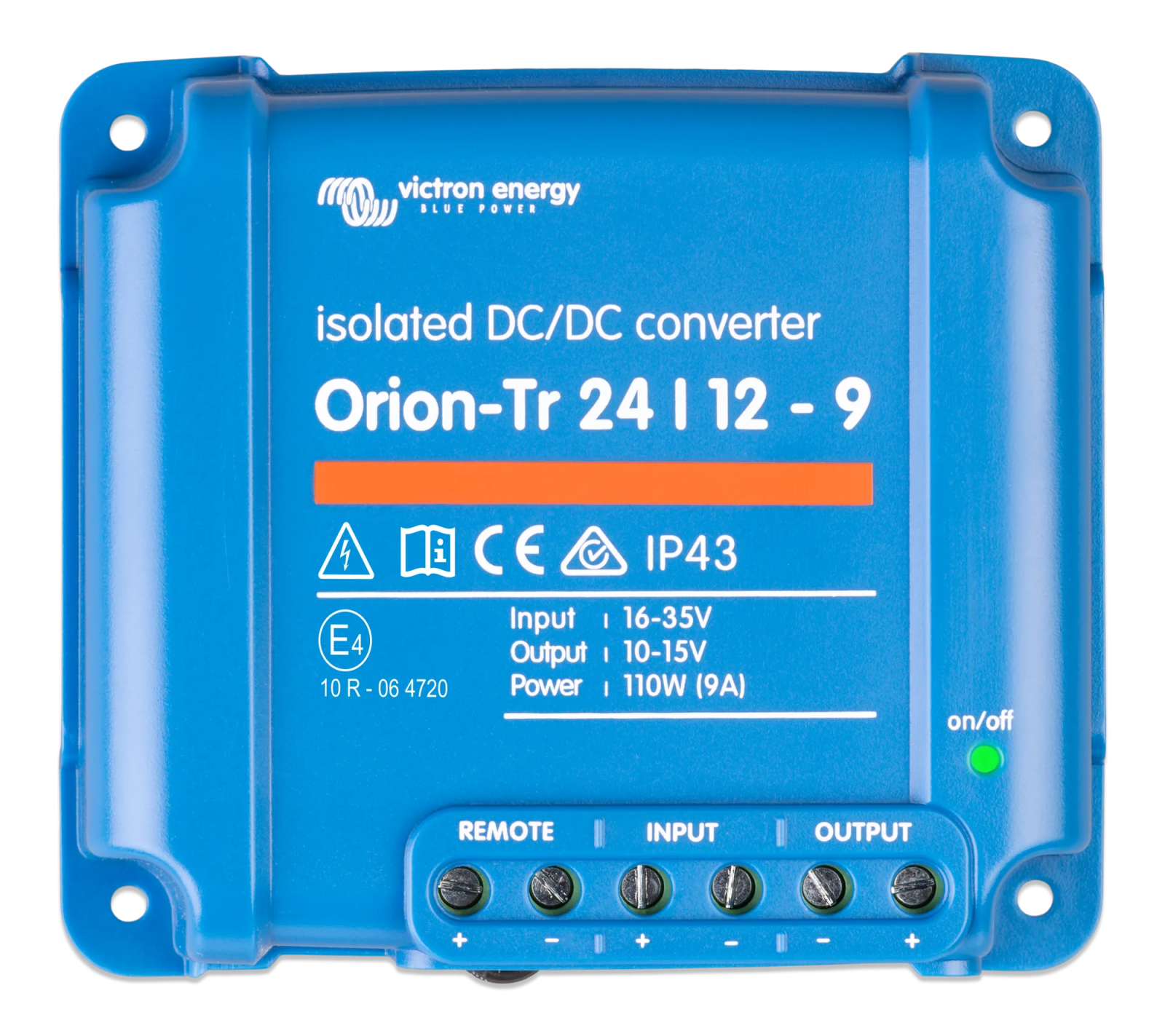

Acest convertor DC DC izolat este proiectat pentru alimentarea consumatorilor de 12 V din surse de curent continuu de 24 V, in aplicatii mobile, marine, off grid sau industriale. Izolarea galvanica separa electric intrarea, iesirea si carcasa, fiind utila in instalatii unde este necesara separarea circuitelor de alimentare. Tensiunea de iesire este reglabila, insa echipamentul este destinat in principal alimentarii sarcinilor DC, nu incarcarii dedicate a bateriilor.

Intervalul de tensiune la intrare este 16-35 V DC, cu oprire la subtensiune la 14 V si repornire la 15 V. Iesirea nominala este de 12,2 V si poate fi reglata intre 10 si 15 V, cu toleranta de plus sau minus 0,2 V si zgomot de iesire de 2 mV RMS. Puterea continua este de 110 W la 25 grade C, iar curentul continuu de iesire este de 9 A; curentul maxim pentru 10 secunde este de 12,5 A. La 40 grade C, puterea continua disponibila este de 85 W, iar eficienta nominala este de 85 procente.

Conectarea se realizeaza prin borne cu surub pentru cabluri DC, cu sectiune maxima de 6 mm2 sau AWG10. Unitatea include conector pentru comanda remote on off, care permite actionarea printr-un intrerupator de curent redus sau printr-un semnal de pornire oprire al vehiculului. Mai multe convertoare pot fi conectate in paralel pentru cresterea curentului disponibil, iar tensiunea de iesire trebuie reglata inainte de conectarea unitatilor in paralel sau a unei baterii.

Echipamentul are protectie la suprasarcina si scurtcircuit, iar curentul de iesire este redus automat la temperaturi ambientale ridicate. Gradul de protectie IP43 este valabil atunci cand bornele cu surub sunt orientate in jos la montaj. Domeniul de temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95 procente fara condens. Convertorul masoara 100 x 113 x 47 mm, cantareste 0,42 kg si respecta standardele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, ISO 55014-2 si ECE R10-5.

Intrebari frecvente

Ce face un convertor DC DC izolat de 24 V la 12 V?

Reduce si stabilizeaza tensiunea continua dintr-un sistem de 24 V pentru alimentarea consumatorilor de 12 V. Izolarea galvanica separa electric intrarea, iesirea si carcasa.

Care este puterea si curentul de iesire?

Puterea continua este de 110 W la 25 grade C, iar curentul continuu nominal de iesire este de 9 A. Pentru perioade de maximum 10 secunde, curentul poate ajunge la 12,5 A.

Se poate regla tensiunea de iesire?

Da. Iesirea nominala este 12,2 V si poate fi reglata intre 10 si 15 V prin potentiometrul unitatii.

Poate fi folosit pentru incarcarea unei baterii?

Tensiunea de iesire este reglabila, dar echipamentul este destinat in principal ca sursa de alimentare DC. Pentru incarcare dedicata a bateriilor este recomandat un incarcator DC DC conceput special pentru acest rol.

In ce conditii se obtine protectia IP43?

Protectia IP43 este valabila atunci cand convertorul este montat cu bornele cu surub orientate in jos.
