Descriere

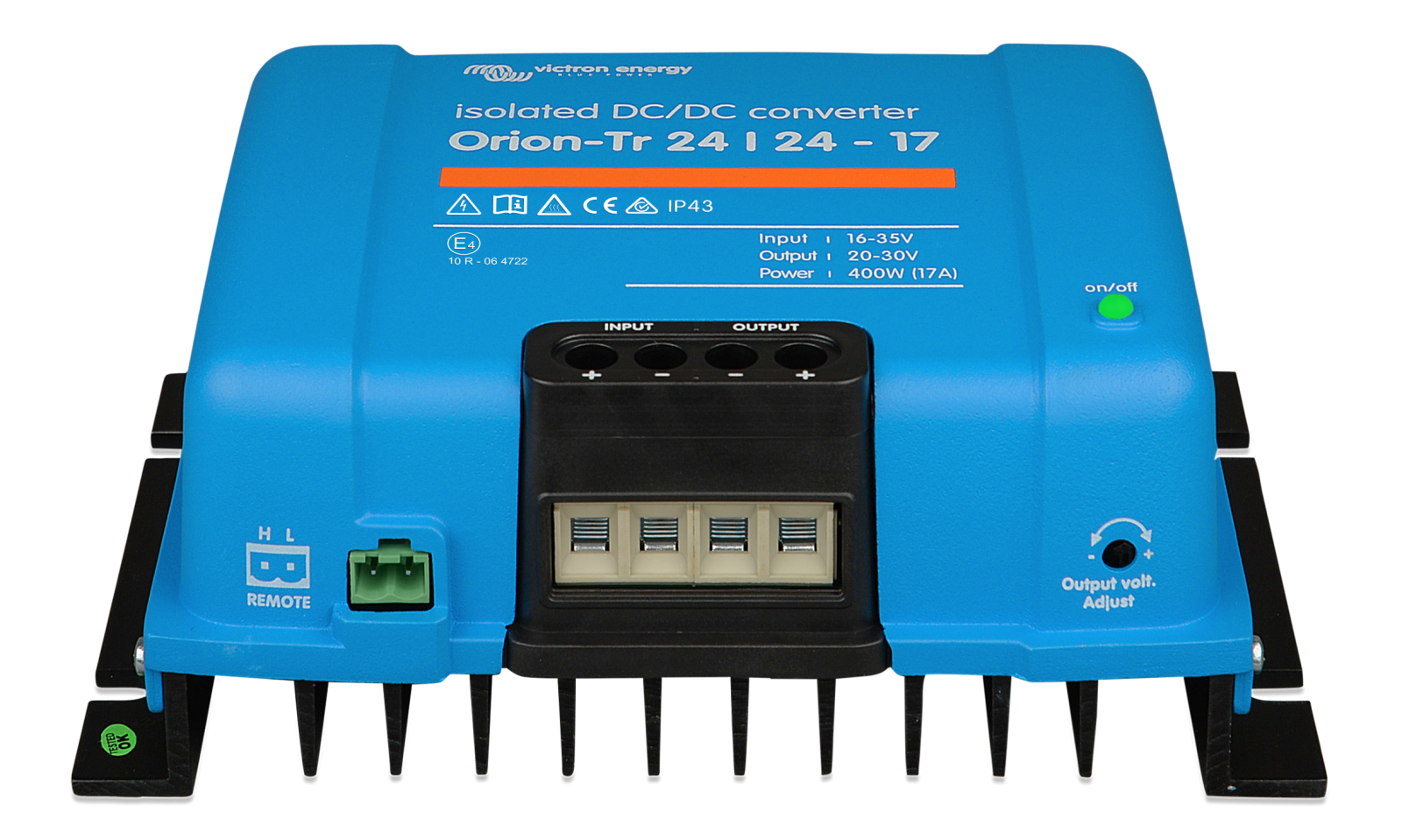

Convertorul DC-DC izolat Orion-Tr 24/24-17A este destinat alimentarii stabile a consumatorilor de curent continuu in instalatii de 24 V. Separarea galvanica dintre intrare, iesire si carcasa ajuta la limitarea interferentelor si permite integrarea in aplicatii mobile, industriale, nautice sau de telecomunicatii in care circuitele trebuie mentinute separate electric. Acest model este un convertor cu tensiune de iesire reglabila, destinat alimentarii sarcinilor DC, nu incarcarii controlate a bateriilor.

Tensiunea de intrare acceptata este 16-35 V, iar tensiunea nominala de iesire este 24,2 V. Iesirea poate fi reglata in intervalul 20-30 V. Convertorul furnizeaza curent continuu de pana la 17 A la tensiunea nominala si temperatura ambianta de 40 grade C, cu putere continua de 400 W; la 25 grade C, puterea continua este de pana la 480 W. Randamentul declarat este de 89%, zgomotul pe iesire este de 2 mV rms, iar curentul maxim de iesire pentru 10 secunde este 25 A. Protectia la scurtcircuit limiteaza curentul de iesire la 40 A.

Conectarea se realizeaza prin borne cu surub, pentru cabluri cu sectiune de pana la 16 mm2. Pentru acest model cu intrare de 24 V este prevazuta o siguranta interna de intrare, care nu poate fi inlocuita. Functia remote on off permite pornirea sau oprirea convertorului printr-un comutator de mica putere ori printr-un semnal de comanda. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil, cu conditia reglajului tensiunii de iesire inainte de punerea lor in paralel.

Pentru functionare corecta, echipamentul trebuie montat intr-un loc racoros, uscat si ventilat. Domeniul de temperatura de operare este de la -20 la +55 grade C, iar peste 40 grade C puterea se reduce cu 3 procente pentru fiecare grad suplimentar. Protectia IP43 este obtinuta cand bornele cu surub sunt orientate in jos. Convertorul are protectie la suprasarcina, scurtcircuit si temperatura ridicata, insa reglarea tensiunii si instalarea trebuie realizate cu respectarea polaritatii, a sectiunii cablurilor si a cerintelor aplicatiei.

Intrebari frecvente

Pentru ce este utilizat acest convertor DC-DC izolat?

Este utilizat pentru alimentarea consumatorilor de curent continuu din sisteme de 24 V, atunci cand este necesara reglarea tensiunii si separarea galvanica intre intrare, iesire si carcasa.

Care este intervalul tensiunii de intrare si de iesire?

Accepta 16-35 V la intrare. Iesirea este nominal 24,2 V si poate fi reglata intre 20 si 30 V.

Poate fi folosit pentru incarcarea bateriilor?

Este un convertor cu tensiune de iesire reglabila, destinat in principal alimentarii sarcinilor DC. Nu este destinat incarcarii controlate a bateriilor cu algoritm de incarcare in mai multe etape.

Poate fi conectat in paralel cu alte convertoare?

Da. Unitati multiple pot fi conectate in paralel pentru cresterea curentului de iesire. Tensiunea de iesire trebuie reglata inainte de conectarea in paralel.

Ce conditii de montaj sunt necesare pentru protectia IP43?

Protectia IP43 este valabila atunci cand convertorul este instalat cu bornele cu surub orientate in jos, intr-un spatiu uscat, racoros si ventilat.
