Descriere

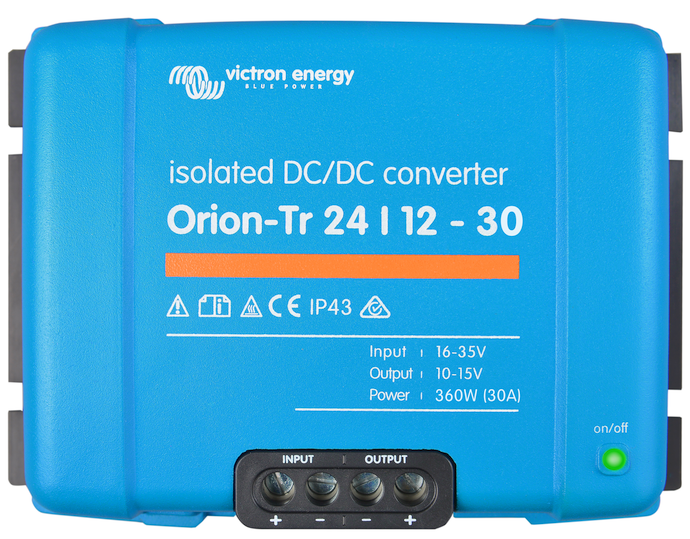

Acest convertor DC-DC izolat este proiectat pentru alimentarea consumatorilor de 12 V dintr-o sursa de 24 V c.c. Este potrivit pentru vehicule, aplicatii marine, instalatii auxiliare, sisteme de automatizare si alte configuratii in care este necesara separarea galvanica intre alimentarea de intrare si circuitul de iesire. Tensiunea de iesire reglabila permite utilizarea sa atat ca sursa stabilizata, cat si pentru incarcarea controlata a unei baterii de 12 V intr-un sistem de 24 V.

Functioneaza cu tensiune de intrare intre 16 si 35 V c.c., cu oprire la subtensiune la 14 V si repornire la 15 V. Iesirea nominala este de 12,2 V, reglabila in intervalul 10-15 V, iar curentul continuu de iesire este de 30 A. Puterea continua este de 430 W la 25 grade C si 360 W la 40 grade C, cu randament de pana la 88%. Convertorul poate livra pana la 45 A timp de 10 secunde si are curent de scurtcircuit de 60 A. Izolarea galvanica este de 200 V c.c. intre intrare, iesire si carcasa.

Conectarea se realizeaza prin borne cu surub, fara unelte speciale, iar sectiunea maxima admisa a conductorului este de 16 mm2. Functia remote on off permite comanda de la un comutator de putere mica, releu sau de la semnalul de functionare al motorului, eliminand necesitatea unui intrerupator de curent mare pe cablul de intrare. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil la iesire. Dimensiunile sunt de 130 x 186 x 80 mm, iar masa este de aproximativ 1,6 kg.

Este protejat la scurtcircuit si beneficiaza de protectie IP43 atunci cand este montat cu bornele orientate in jos. Siguranta de intrare este integrata, nerecuperabila, pentru versiunile cu intrare de 12 V si 24 V. Temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95% fara condens. Produsul este declarat conform cerintelor europene relevante pentru siguranta electrica, compatibilitate electromagnetica si substante restrictionate, inclusiv ECE R10-6 pentru aplicatii auto.

Intrebari frecvente

Ce face un convertor DC-DC izolat 24 V la 12 V?

Reduce si stabilizeaza tensiunea continua dintr-un sistem de 24 V pentru alimentarea echipamentelor sau a unei baterii de 12 V. Izolarea galvanica separa electric intrarea, iesirea si carcasa.

Care este curentul continuu de iesire?

Poate furniza 30 A continuu la tensiunea nominala de iesire. Pentru perioade scurte, de pana la 10 secunde, poate furniza maximum 45 A.

Este reglabila tensiunea de iesire?

Da. Tensiunea nominala este 12,2 V, iar reglajul este posibil intre 10 si 15 V c.c., ceea ce permite folosirea ca sursa de alimentare stabilizata sau pentru anumite aplicatii de incarcare la 12 V.

Se pot conecta mai multe convertoare in paralel?

Da. Unitati multiple pot fi conectate in paralel pentru a mari curentul disponibil la iesire, cu respectarea dimensionarii corecte a cablurilor, protectiilor si a instalatiei.

Cum trebuie montat pentru protectia IP43?

Pentru protectia IP43 indicata de producator, convertorul trebuie montat cu bornele cu surub orientate in jos. Instalarea trebuie realizata intr-un loc ventilat, ferit de condens si de temperaturi excesive.
