Descriere

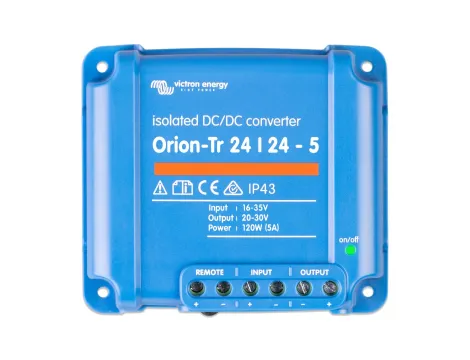

Convertorul DC DC izolat Orion Tr este destinat stabilizarii si separarii galvanice a alimentarii in sisteme cu tensiune nominala de 24 V. Este potrivit pentru vehicule comerciale, ambarcatiuni, rulote, instalatii off grid si aplicatii industriale unde consumatorii de curent continuu necesita o tensiune controlata si separarea electrica intre sursa si sarcina. Iesirea reglabila permite compensarea variatiilor de tensiune din instalatie si a pierderilor de pe cabluri.

Echipamentul accepta o tensiune de intrare intre 16 si 35 V DC si livreaza implicit 24,2 V DC. Tensiunea de iesire este reglabila intre 20 si 30 V, cu toleranta de plus minus 0,2 V si zgomot de iesire de 2 mV RMS. Curentul continuu de iesire este de 5 A la 25 grade C, iar curentul maxim pentru 10 secunde este de 6,3 A. Puterea continua este de 120 W la 25 grade C si de 115 W la 40 grade C, cu eficienta declarata de 87%. Izolarea galvanica este de 200 V DC intre intrare, iesire si carcasa, iar dimensiunile sunt de 100 x 113 x 47 mm.

Conectarea se realizeaza prin borne cu surub, fara scule speciale, pentru conductori cu sectiune de pana la 6 mm2. Modelele cu intrare de 24 V includ o siguranta interna pe intrare, care nu poate fi inlocuita. Functia remote on off permite comanda pornirii cu un intrerupator de curent mic sau printr-un semnal de functionare al motorului, eliminand necesitatea unui intrerupator de curent mare pe cablul de intrare. Mai multe unitati identice pot fi conectate in paralel pentru cresterea curentului disponibil, dupa reglarea aceleiasi tensiuni de iesire pentru fiecare unitate.

Pentru functionare corecta, aparatul se monteaza intr-un loc uscat, racoros si ventilat, cu bornele orientate in jos daca este necesara protectia IP43. Iesirea are protectie la suprasarcina si scurtcircuit, iar curentul se reduce la temperaturi ambientale ridicate. Domeniul de temperatura de functionare este intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este de 95 procente fara condens. Acest convertor este destinat alimentarii DC stabilizate, nu incarcarii dedicate a bateriilor.

Intrebari frecvente

Pentru ce se foloseste acest convertor DC DC izolat?

Este utilizat pentru alimentarea stabilizata a consumatorilor de curent continuu in sisteme de 24 V si pentru separarea galvanica intre sursa de alimentare si circuitul de iesire.

Care este tensiunea de intrare si iesire?

Accepta 16-35 V DC la intrare. Iesirea nominala este de 24,2 V DC si poate fi reglata intre 20 si 30 V DC.

Poate fi folosit pentru incarcarea bateriilor?

Este un convertor de tensiune DC DC destinat in principal alimentarii stabilizate a consumatorilor. Pentru incarcarea controlata a bateriilor este recomandat un incarcator DC DC dedicat.

Se pot conecta mai multe unitati in paralel?

Da. Unitati identice pot fi conectate in paralel pentru cresterea curentului de iesire, iar tensiunea de iesire trebuie reglata inainte de conectarea lor in paralel.

Ce conditii de montaj trebuie respectate?

Montati echipamentul intr-un spatiu uscat, racoros si ventilat. Pentru protectie IP43, bornele cu surub trebuie orientate in jos.
