Descriere

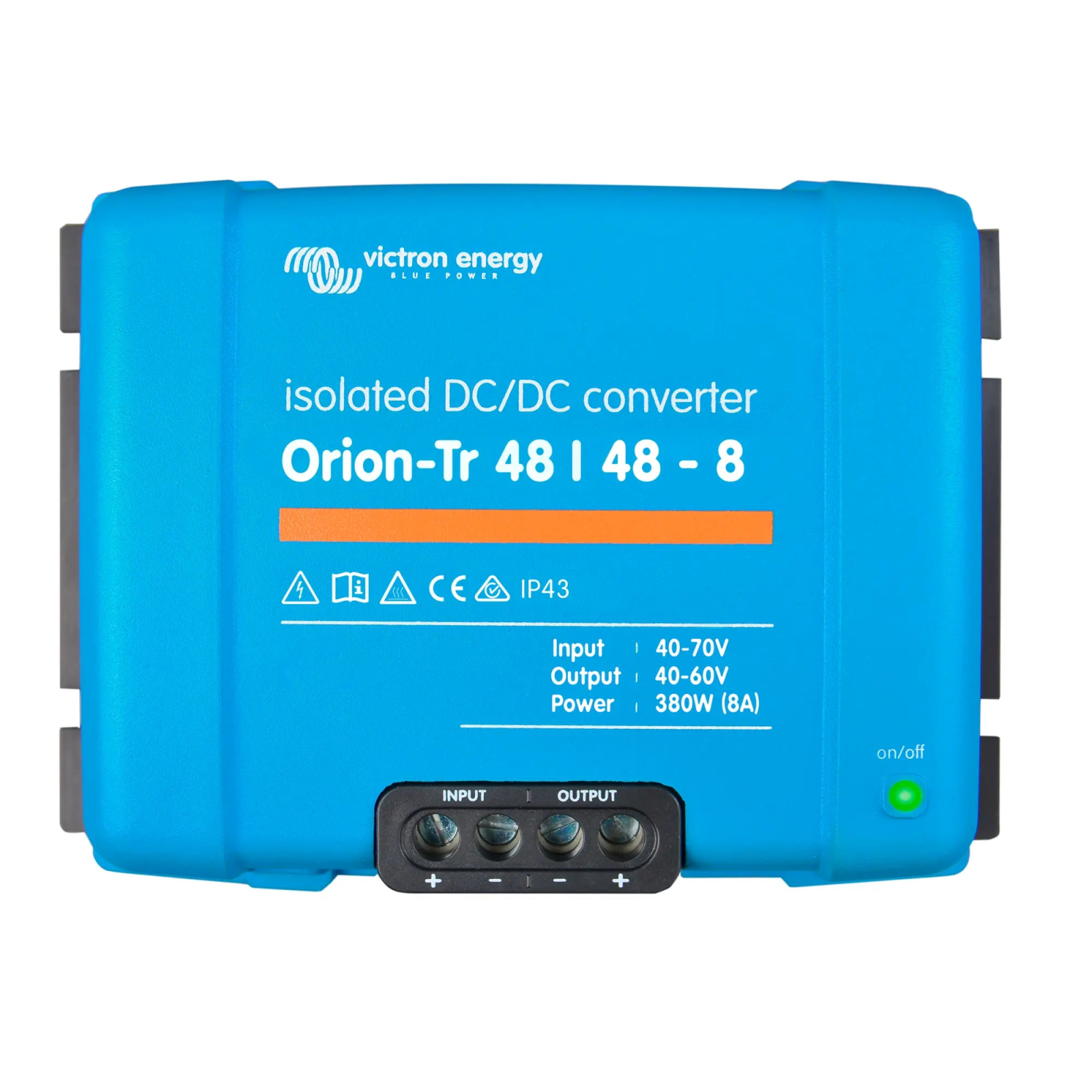

Convertorul DC DC izolat este destinat obtinerii unei alimentari DC stabilizate pentru consumatori de 48 V atunci cand este necesara separarea galvanica intre sursa si sarcina. Este potrivit pentru instalatii fotovoltaice off grid, aplicatii industriale, telecomunicatii, vehicule sau sisteme marine, unde izolarea circuitelor ajuta la evitarea buclelor de masa si la separarea electrica a echipamentelor. Este un convertor cu tensiune de iesire constanta, nu un incarcator cu algoritm dedicat pentru baterii.

Intervalul de tensiune la intrare este de 32-70 V, cu oprire la subtensiune la 28 V si repornire la 30 V. Tensiunea nominala de iesire este 48,2 V si poate fi reglata intre 40 V si 60 V; toleranta tensiunii de iesire este de plus minus 0,2 V, iar zgomotul de iesire este de 2 mV RMS. Asigura curent continuu de iesire de 8 A la 40 grade C, putere continua de 380 W la 40 grade C si pana la 430 W la 25 grade C. Randamentul declarat este de 89 procente, curentul maxim de iesire pentru 10 secunde este de 15 A, iar curentul de scurtcircuit este de 25 A.

Conectarea DC se realizeaza prin borne cu surub, compatibile cu conductori de pana la 16 mm2, iar controlul remote on off permite comanda aparatului printr-un circuit de curent redus. Pentru modelele cu intrare de 48 V este necesara utilizarea unei sigurante externe pe circuitul de alimentare. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil, cu reglarea tensiunii de iesire efectuata inainte de conectarea in paralel. Dimensiunile sunt de 130 x 186 x 70 mm, iar masa este de 1,6 kg.

Separarea galvanica este de 200 V DC intre intrare, iesire si carcasa. Echipamentul are protectie la suprasarcina si scurtcircuit, iar protectia IP43 este valabila la montajul cu bornele orientate in jos. Temperatura de functionare este intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este de 95 procente fara condens. Respecta standardele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si ECE R10-5.

Intrebari frecvente

Pentru ce se utilizeaza un convertor DC DC izolat de 48 V?

Este utilizat pentru alimentarea stabilizata a consumatorilor DC de 48 V dintr-o sursa DC de 48 V, atunci cand intrarea si iesirea trebuie mentinute separate galvanic.

Poate fi utilizat pentru incarcarea bateriilor?

Nu este un incarcator cu algoritm dedicat de incarcare. Pentru aplicatii de incarcare a bateriilor este recomandata folosirea unui echipament proiectat special pentru acest rol.

Este necesara o siguranta externa la instalare?

Da. Pentru versiunea cu intrare de 48 V, protectia prin siguranta externa pe circuitul de intrare este necesara.

Se pot conecta mai multe convertoare in paralel?

Da. Unitati multiple pot fi conectate in paralel pentru cresterea curentului de iesire, dupa reglarea aceleiasi tensiuni de iesire pentru toate unitatile.

In ce conditii beneficiaza de protectie IP43?

Protectia IP43 este aplicabila atunci cand aparatul este instalat cu bornele cu surub orientate in jos.
