Descriere

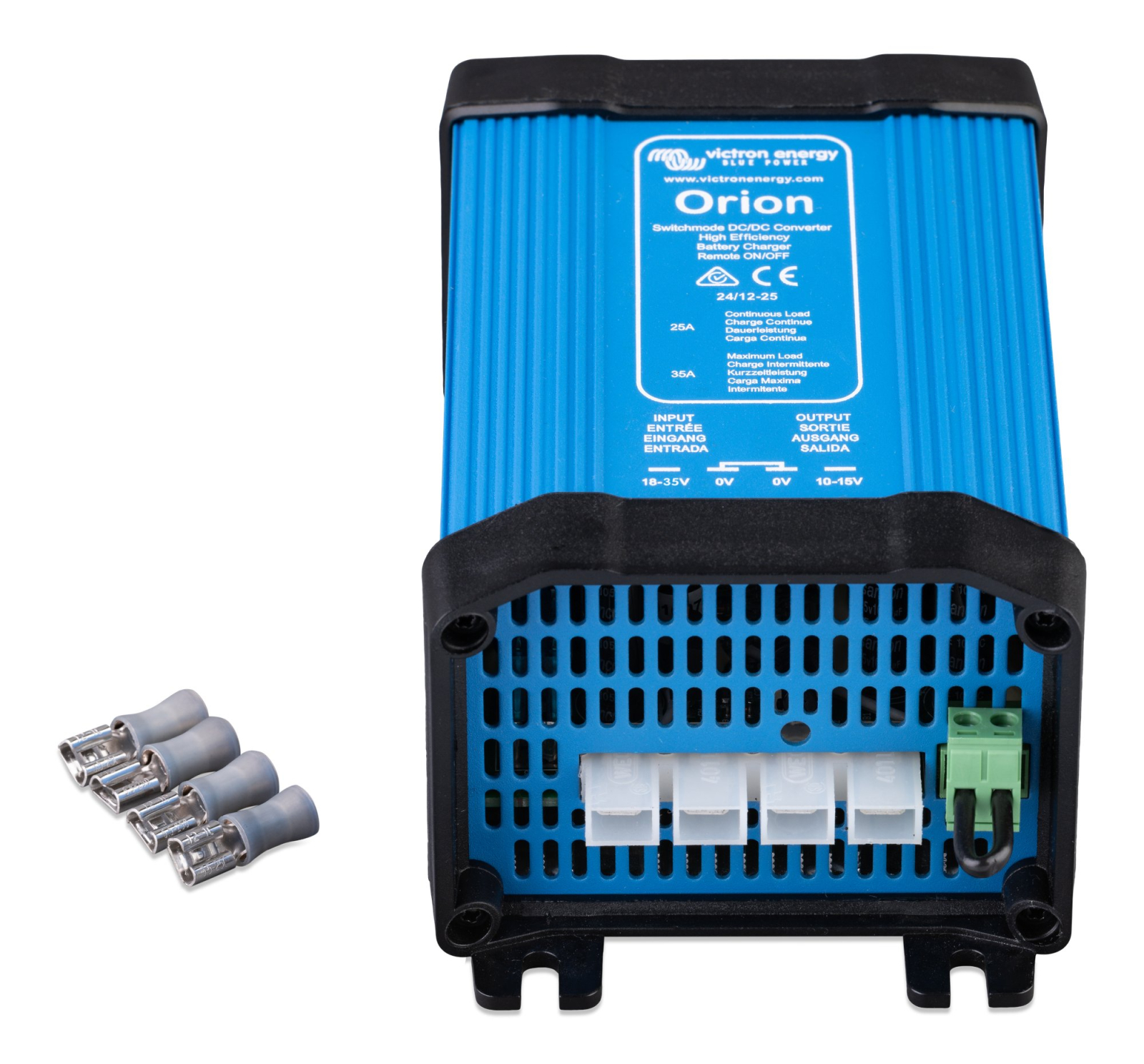

Acest convertor DC-DC neizolat este proiectat pentru alimentarea echipamentelor de 12 V dintr-o sursa de 24 V. Este o solutie potrivita pentru vehicule, aplicatii marine, sisteme autonome, instalatii industriale si tablouri auxiliare in care este necesara obtinerea unei tensiuni DC stabilizate pentru consumatori de 12 V. Iesirea reglabila permite utilizarea produsului si pentru mentinerea sau incarcarea tampon a unei baterii auxiliare de 12 V intr-un sistem de 24 V.

Tensiunea de intrare acceptata este intre 18 si 35 V. Tensiunea de iesire se regleaza cu potentiometrul intre 10 si 15 V, iar valoarea setata din fabrica este 13,2 V. Convertorul furnizeaza curent continuu de iesire de 25 A si curent maxim de iesire de 35 A, cu eficienta de pana la 96%. Protectia la subtensiune opreste functionarea la 14 V si permite repornirea la 18 V. Consumul in gol este sub 15 mA, iar produsul nu utilizeaza ventilator pentru racire.

Conectarea DC se realizeaza prin borne Faston de 6,3 mm. Pentru montaj, unitatea trebuie amplasata intr-un spatiu racoros, uscat si ventilat. Se conecteaza mai intai conductorul negativ de alimentare la una dintre bornele negative, dupa care se realizeaza restul conexiunilor. Cele doua borne negative sunt interconectate intern. Comanda remote on/off poate fi actionata prin inlocuirea puntii de pe conectorul verde cu un intrerupator de curent redus, sub 100 mA. Pot fi conectate in paralel pana la cinci unitati pentru cresterea curentului disponibil la iesire.

Produsul are carcasa cu protectie IP20 si este destinat instalarii in interiorul unui tablou, compartiment tehnic sau spatiu protejat de apa si praf. Domeniul de temperatura de functionare este intre minus 20 grade C si plus 55 grade C; peste 40 grade C se aplica deratare de 3 procente pentru fiecare grad C. Dimensiunile sunt de aproximativ 65 x 88 x 160 mm, iar masa este de 0,7 kg. Pentru siguranta si functionare corecta, conexiunea negativa trebuie realizata ferm, deoarece o legatura negativa necorespunzatoare poate conduce la supratensiune la iesire.

Intrebari frecvente

Ce face un convertor DC-DC 24 V la 12 V?

Reduce si stabilizeaza tensiunea continua provenita dintr-un sistem de 24 V pentru alimentarea consumatorilor sau a unei baterii auxiliare de 12 V.

Este izolata galvanic intrarea fata de iesire?

Nu. Acest model este un convertor DC-DC neizolat, iar bornele negative sunt interconectate intern.

Ce tensiune de iesire poate fi setata?

Tensiunea de iesire poate fi reglata cu potentiometrul intre 10 si 15 V. Setarea implicita este 13,2 V.

Poate fi pornit de la distanta?

Da. Conectorul remote on/off permite comanda cu un intrerupator de curent redus sau printr-un semnal de pornire oprire al motorului.

Poate functiona in paralel cu alte unitati?

Da. Pentru marirea curentului de iesire pot fi conectate in paralel pana la cinci unitati.
