Descriere

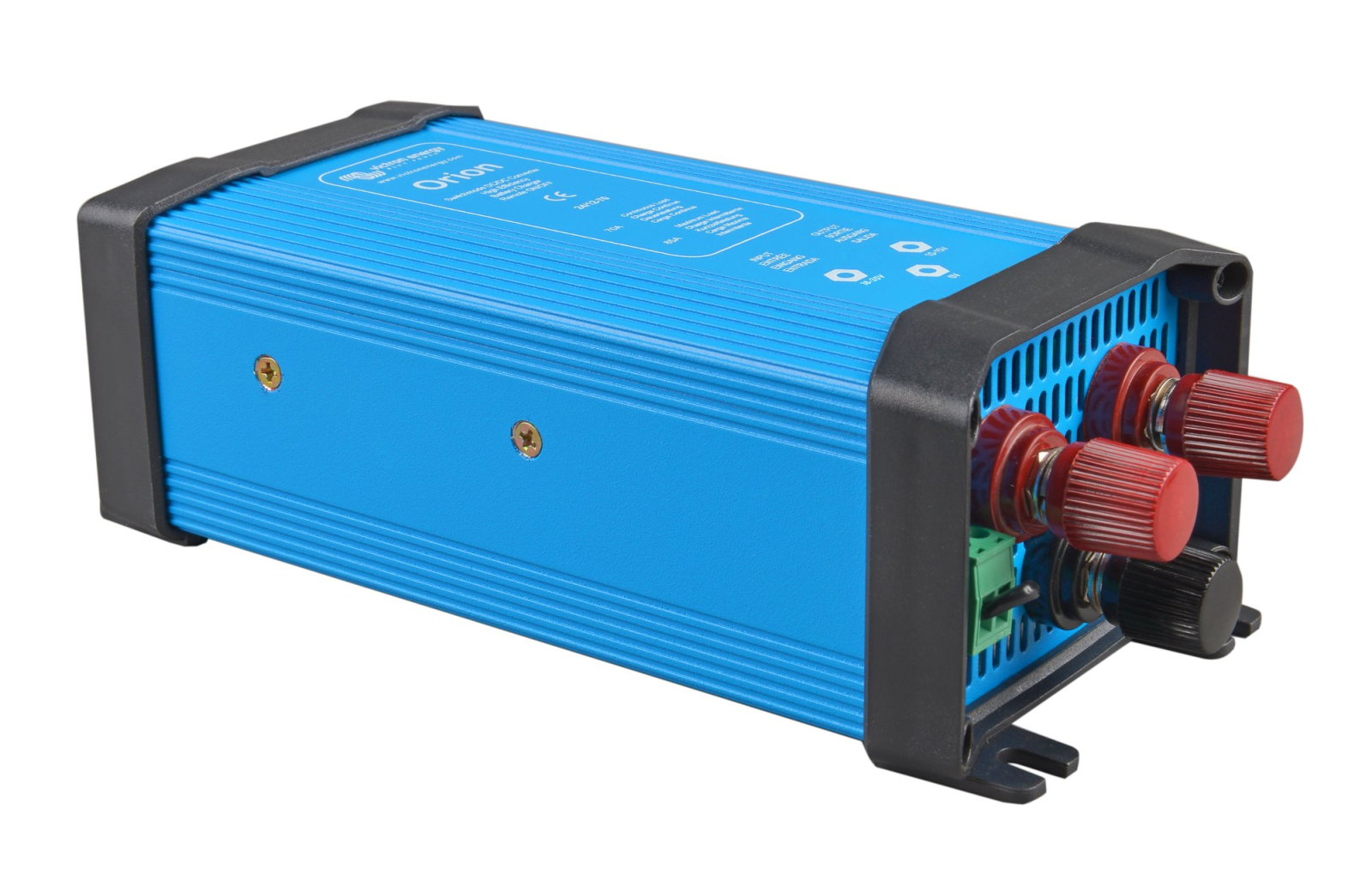

Convertorul DC DC neizolat este conceput pentru alimentarea echipamentelor de 12 V dintr-o instalatie de 24 V. Este o solutie potrivita pentru vehicule utilitare, aplicatii marine, sisteme off grid, automatizari si instalatii energetice unde este necesara coborarea tensiunii continue de la 24 V la 12 V. Iesirea reglabila permite adaptarea tensiunii la cerintele consumatorilor sau la utilizarea ca sursa pentru mentinerea unei baterii auxiliare de 12 V.

Domeniul tensiunii de intrare este de 18-35 V, iar tensiunea de iesire se regleaza din potentiometru intre 10 si 15 V, cu valoare presetata din fabrica de 13,2 V. Aparatul furnizeaza 70 A curent continuu la iesire si poate livra pana la 85 A curent maxim. Randamentul declarat este de 92%, consumul fara sarcina este sub 20 mA, iar racirea este asistata de ventilator cu control in functie de temperatura. Convertorul nu asigura separare galvanica intre intrare si iesire.

Conectarea de putere se realizeaza prin borne, adecvate cablurilor de curent mare. Dimensiunile de gabarit indicate pentru varianta cu borne sunt de aproximativ 195 x 91 x 67 mm, iar greutatea este de circa 0,9 kg. Este prevazut cu intrare remote on off, care permite comandarea pornirii printr-un intrerupator de curent redus sau printr-un semnal de functionare al vehiculului. Modelele cu iesire reglabila pot fi conectate in paralel, in configuratii de pana la cinci unitati, pentru cresterea curentului disponibil.

Montajul se face intr-un spatiu uscat, racoros si bine ventilat, cu acces liber pentru circulatia aerului. Se recomanda conectarea mai intai a cablurilor negative, apoi a celorlalte conexiuni, respectand polaritatea si utilizand protectii dimensionate corespunzator instalatiei. O conexiune negativa incorecta poate cauza supratensiune la iesire. Temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste +40 grade C. Documentatia tehnica mentioneaza standardele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1 si EN 55014-2.

Intrebari frecvente

Ce face acest convertor DC DC?

Converteste alimentarea de curent continuu dintr-un sistem de 24 V intr-o iesire de 12 V pentru consumatori, circuite auxiliare sau baterii de 12 V.

Tensiunea de iesire poate fi reglata?

Da. Tensiunea de iesire este reglabila intre 10 si 15 V prin potentiometrul integrat. Valoarea presetata este 13,2 V.

Ce curent poate furniza continuu?

Poate furniza 70 A in regim continuu, cu un curent maxim declarat de 85 A.

Are separare galvanica intre intrare si iesire?

Nu. Este un convertor DC DC neizolat, astfel incat intrarea si iesirea nu sunt separate galvanic.

Poate fi controlat de la distanta?

Da. Intrarea remote on off permite pornirea sau oprirea printr-un intrerupator de curent redus ori printr-un semnal de functionare disponibil in instalatie.
