Descriere

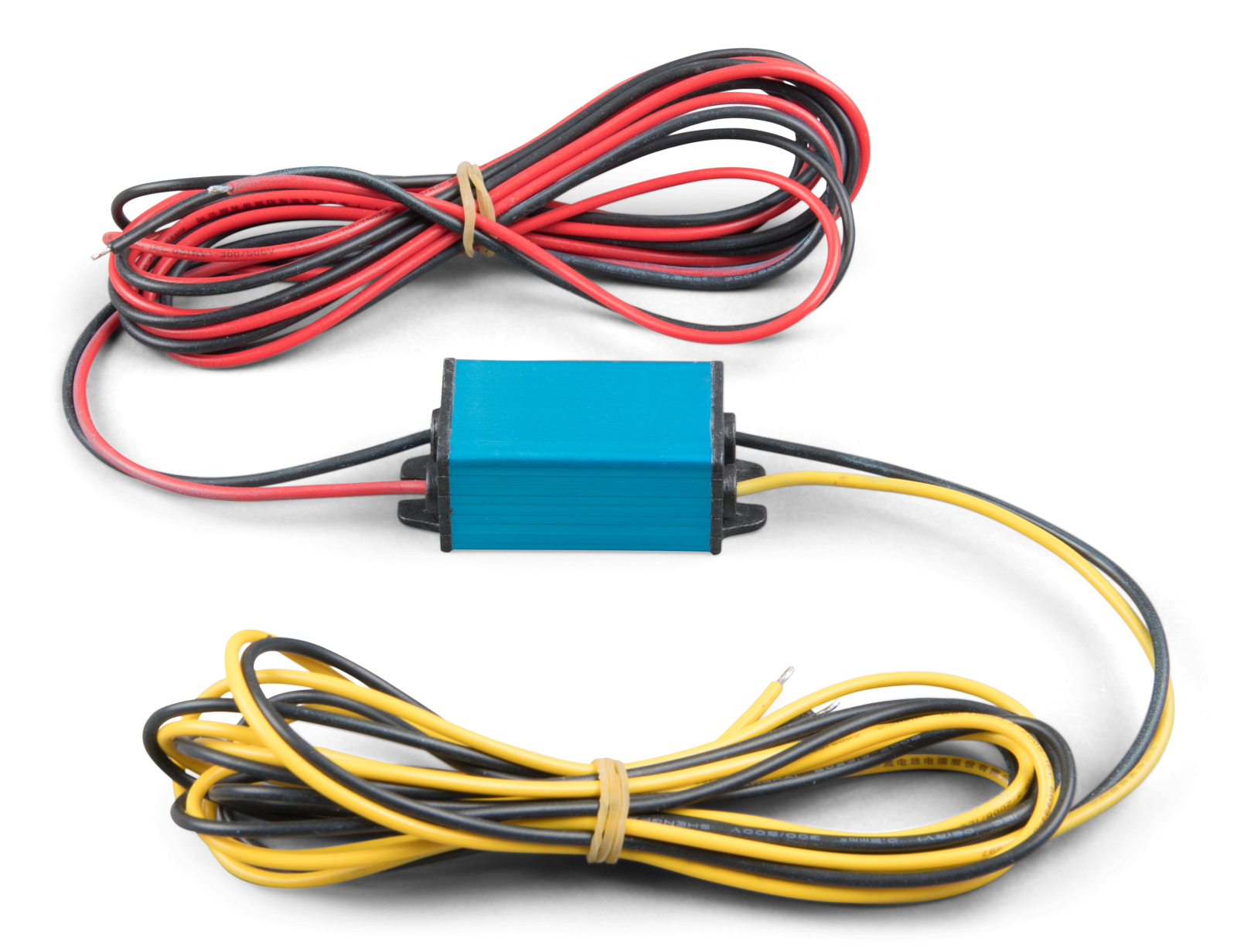

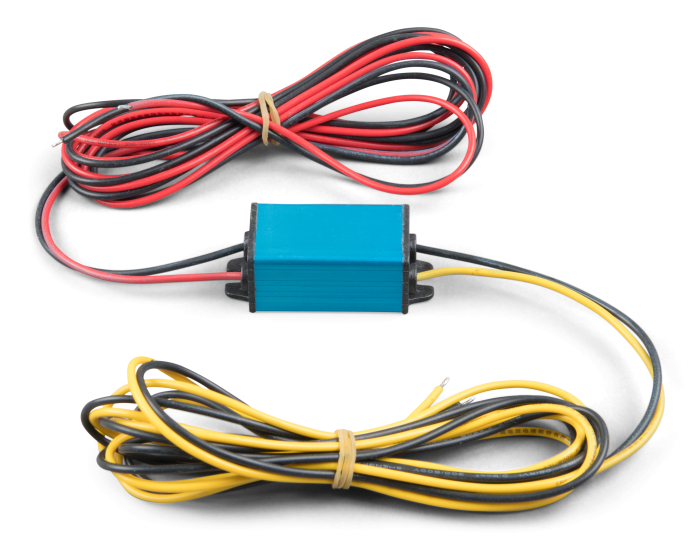

Convertorul DC DC Orion IP67 este destinat alimentarii echipamentelor de 12 V dintr-o sursa nominala de 24 V, fiind potrivit pentru vehicule, aplicatii marine, utilaje, sisteme mobile si instalatii unde exista umezeala, praf sau vibratii. Este un convertor neizolat, complet capsulat in rasina, cu carcasa din aluminiu turnat, proiectat pentru rezistenta la apa, ulei si murdarie, precum si la socuri mecanice si aprindere protejata.

Modelul accepta o tensiune de intrare de 15 pana la 40 V DC si furnizeaza la iesire 12 V DC, cu toleranta de plus minus 3%. Curentul maxim continuu la iesire este de 5 A, iar puterea nominala este de 60 W. Eficienta declarata este de 93%, consumul fara sarcina la 24 V este de 1 mA, iar ondulatia si zgomotul de iesire sunt de maximum 75 mVpp. Dimensiunile indicate sunt 25 x 43 x 20 mm, iar protectia la mediu este IP67.

Conectarea se realizeaza prin cele doua cabluri de intrare si cele doua cabluri de iesire, fiecare cu lungimea de 1,8 m si sectiunea de 0,8 mm2. Cablurile negative negre se conecteaza primele la minusul sursei si la minusul consumatorului, cablul galben reprezinta iesirea pozitiva catre sarcina, iar cablul rosu se conecteaza la plusul sursei de 24 V. Pentru protectia intrarii pozitive se recomanda montarea unei sigurante de 4 A, amplasata cat mai aproape de sursa de alimentare.

Echipamentul functioneaza intre minus 40 si plus 70 grade C, cu putere nominala disponibila pana la 40 grade C; peste aceasta temperatura, puterea se reduce cu 3% pentru fiecare grad C. Include protectie la suprasarcina in mod hiccup, cu revenire automata dupa eliminarea defectului, si protectie la scurtcircuit. Protectia la inversarea polaritatii necesita siguranta sau intreruptor automat extern, neinclus. Fiind un convertor neizolat, intrarea si iesirea nu beneficiaza de separare galvanica, iar conexiunile de minus trebuie realizate corect pentru evitarea supratensiunii la iesire.

Intrebari frecvente

Ce tensiune de intrare si iesire are convertorul?

Convertorul functioneaza cu tensiune de intrare intre 15 si 40 V DC si livreaza 12 V DC la iesire, cu o toleranta de plus minus 3%.

Ce putere poate furniza?

Poate furniza un curent continuu de maximum 5 A la 12 V, corespunzator unei puteri nominale de 60 W.

Poate fi instalat in exterior sau in zone umede?

Are protectie IP67 si electronica incapsulata in rasina, fiind conceput pentru medii cu apa, praf, ulei sau murdarie. Instalarea trebuie totusi realizata astfel incat conexiunile si siguranta externa sa fie protejate corespunzator.

Este necesara o siguranta pe alimentare?

Da. Intrarea pozitiva trebuie protejata cu o siguranta sau cu un intreruptor automat extern. Pentru acest model este recomandata o siguranta de 4 A.

Convertorul ofera izolare galvanica intre 24 V si 12 V?

Nu. Acesta este un convertor neizolat, astfel ca intrarea si iesirea nu sunt separate galvanic. Respectarea corecta a conexiunilor de minus este importanta pentru functionarea sigura.
