Descriere

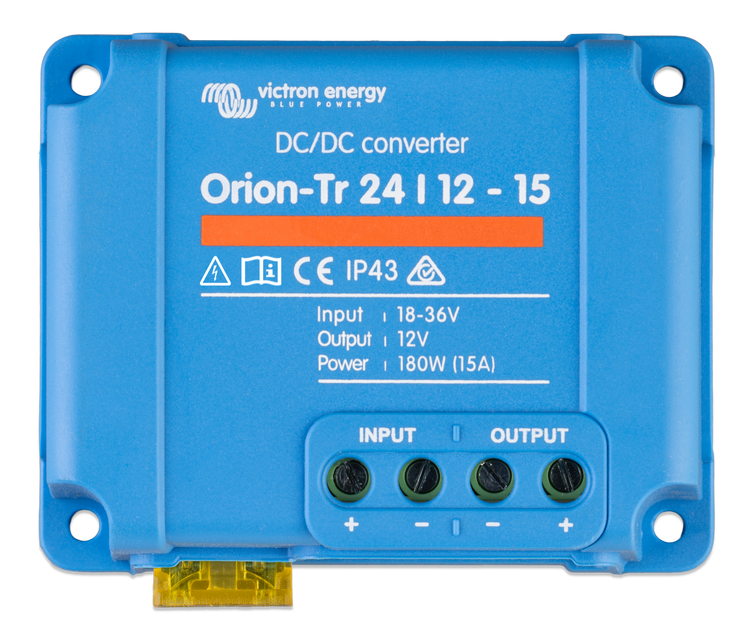

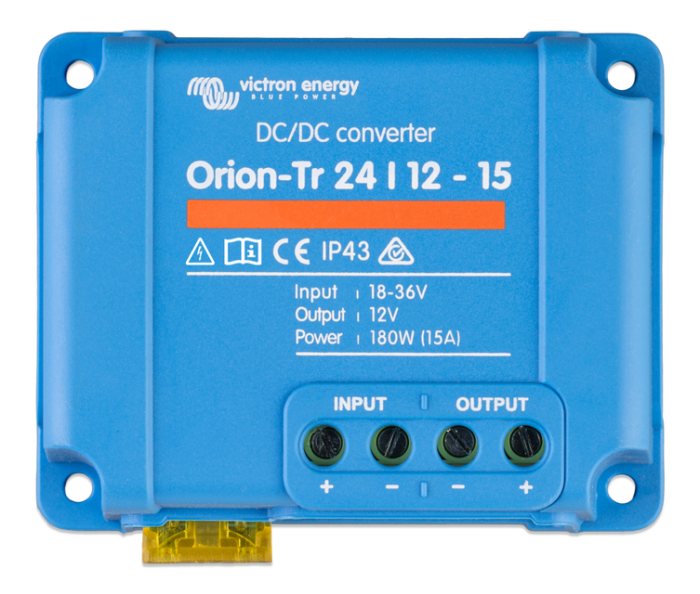

Convertorul DC-DC Orion-Tr 24/12-15 este destinat reducerii tensiunii continue dintr-un sistem de 24 V pentru alimentarea echipamentelor de 12 V. Este o solutie potrivita pentru vehicule, rulote, ambarcatiuni, aplicatii off-grid si instalatii electrice unde sursa de energie este la 24 V, iar consumatorii functioneaza la 12 V. Modelul este neizolat galvanic, astfel ca minusul intrarii si al iesirii nu sunt separate electric.

Echipamentul accepta o tensiune de intrare intre 18 si 35 V DC si furnizeaza o tensiune de iesire stabilizata de 12,5 V DC. Curentul de iesire continuu este de 15 A, iar curentul maxim de iesire ajunge la 20 A; puterea nominala este de 180 W. Eficienta declarata este de pana la 97%, iar consumul fara sarcina este sub 35 mA. Dimensiunile carcasei sunt de 73 x 94 x 45 mm, iar greutatea este de aproximativ 0,25 kg.

Conectarea se realizeaza prin borne cu surub, fara unelte speciale. Sectiunea maxima recomandata pentru cablurile DC este de 6 mm2, echivalent AWG 10. Pentru montaj, se va respecta polaritatea corecta a bornelor de intrare si iesire si se recomanda utilizarea cablurilor dimensionate corespunzator curentului, cu trasee cat mai scurte pentru limitarea caderilor de tensiune.

Protectia IP43 este valabila atunci cand produsul este instalat cu bornele cu surub orientate in jos. Temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste +40 grade C. Produsul utilizeaza redresare sincrona si este documentat pentru standarde de siguranta, emisii si imunitate electromagnetica, inclusiv cerinte pentru utilizare auto ECE R10-6. Instalarea trebuie realizata numai cu alimentarea deconectata si cu protectii DC adecvate aplicatiei.

Intrebari frecvente

Ce face acest convertor DC-DC?

Reduce tensiunea continua de la un sistem de 24 V la o iesire stabilizata de 12,5 V, pentru alimentarea consumatorilor de 12 V.

Care este curentul maxim disponibil la iesire?

Curentul de iesire continuu este de 15 A, iar curentul maxim de iesire este de 20 A.

Este convertorul izolat galvanic?

Nu. Acest model este neizolat galvanic, ceea ce inseamna ca intrarea si iesirea nu sunt separate electric.

Ce protectie la praf si apa are produsul?

Are protectie IP43 atunci cand este montat cu bornele cu surub orientate in jos.

Ce sectiune maxima de cablu se poate conecta?

Bornele permit conectarea cablurilor cu sectiune de pana la 6 mm2, echivalent AWG 10.
