Descriere

Convertorul DC-DC Orion-Tr 24/12-20 este destinat reducerii tensiunii continue din sisteme de 24 V catre consumatori de 12 V. Este o solutie pentru vehicule, ambarcatiuni, instalatii mobile, echipamente de automatizare si alte aplicatii unde alimentarea disponibila este de 24 V DC, iar sarcinile functioneaza la 12 V DC. Constructia este neizolata galvanic, ceea ce inseamna ca bornele negative de intrare si iesire sunt interconectate intern.

Echipamentul accepta o tensiune de intrare intre 18 si 35 V DC si furnizeaza o tensiune de iesire de 12,5 V DC. Curentul de iesire continuu este de 20 A, iar curentul maxim de iesire este de 25 A. Puterea nominala indicata pentru acest model este de 240 W, iar eficienta ajunge la 97%. Consumul fara sarcina este sub 35 mA. Temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste +40 grade C.

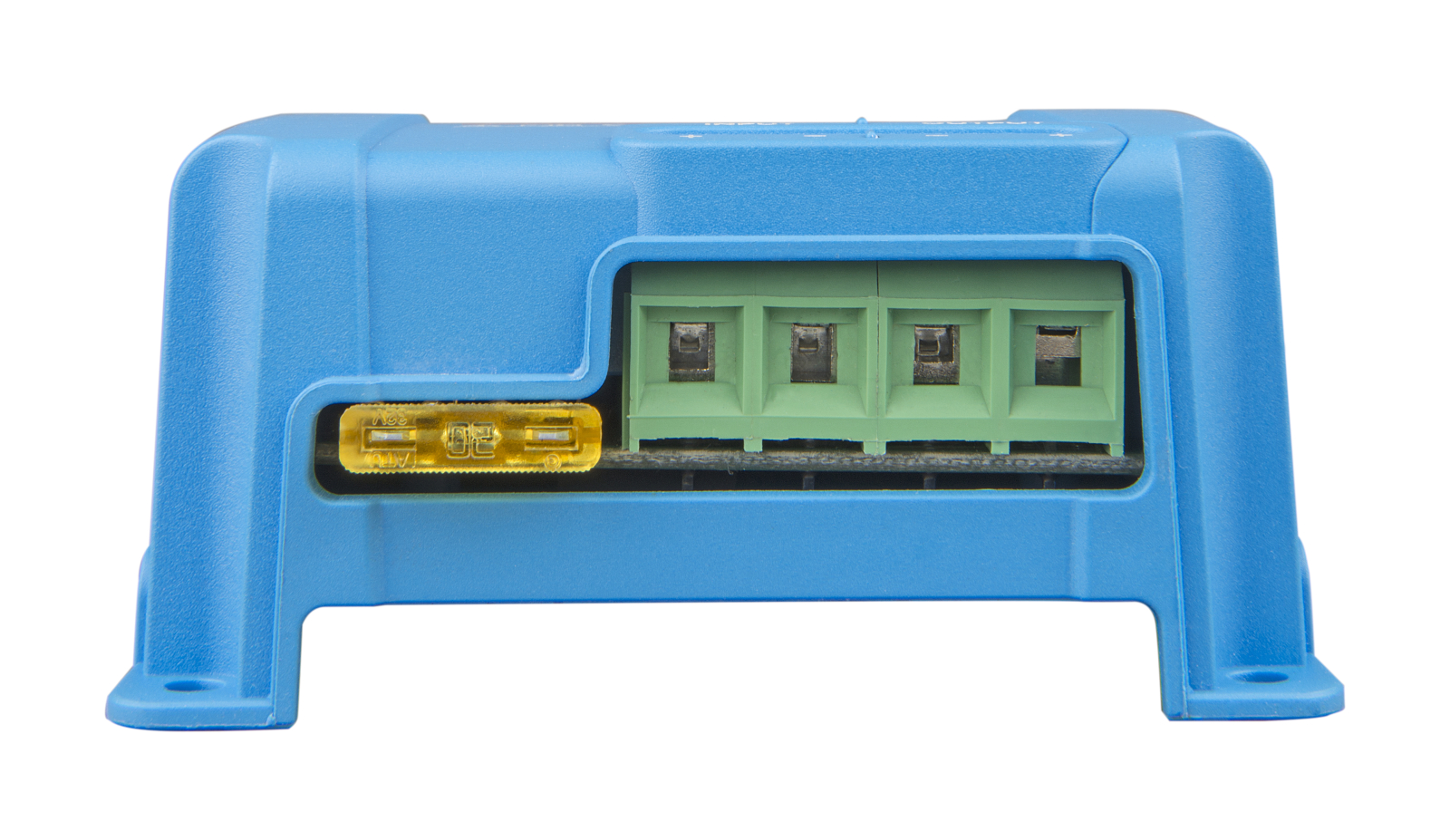

Conectarea se realizeaza prin borne cu surub, fara necesitatea unor scule speciale pentru conectori. Sectiunea maxima admisa a cablului este de 6 mm2, echivalent AWG10. Pentru montaj, unitatea trebuie amplasata intr-o zona uscata, racoroasa si ventilata. Se conecteaza mai intai cablul negativ de alimentare la una dintre bornele negative, apoi restul cablajului, respectand polaritatea si dimensionarea corecta a conductoarelor pentru curentul instalatiei.

Carcasa poate atinge gradul de protectie IP43 atunci cand produsul este instalat cu bornele cu surub orientate in jos. Convertorul respecta standardele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si directiva auto ECE R10-6. O conexiune negativa realizata necorespunzator poate conduce la supratensiune la iesire; montajul trebuie efectuat cu alimentarea deconectata si verificat de personal calificat. Acest convertor nu este destinat incarcarii directe a bateriilor.

Intrebari frecvente

Pentru ce se foloseste acest convertor DC-DC?

Este utilizat pentru alimentarea echipamentelor de 12 V DC dintr-o sursa sau retea DC cu tensiune nominala de 24 V, de exemplu in vehicule, aplicatii mobile, ambarcatiuni sau panouri tehnice.

Care sunt tensiunile de intrare si iesire?

Accepta 18-35 V DC la intrare si furnizeaza 12,5 V DC la iesire.

Ce curent poate furniza continuu?

Convertorul furnizeaza 20 A in regim continuu si poate livra pana la 25 A ca curent maxim de iesire.

Este potrivit pentru incarcarea unei baterii de 12 V?

Nu. Acest model este un convertor de tensiune DC-DC si nu este destinat incarcarii directe a bateriilor.

Este convertorul izolat galvanic?

Nu. Este un model neizolat galvanic, iar bornele negative de intrare si iesire sunt interconectate intern.
