Descriere

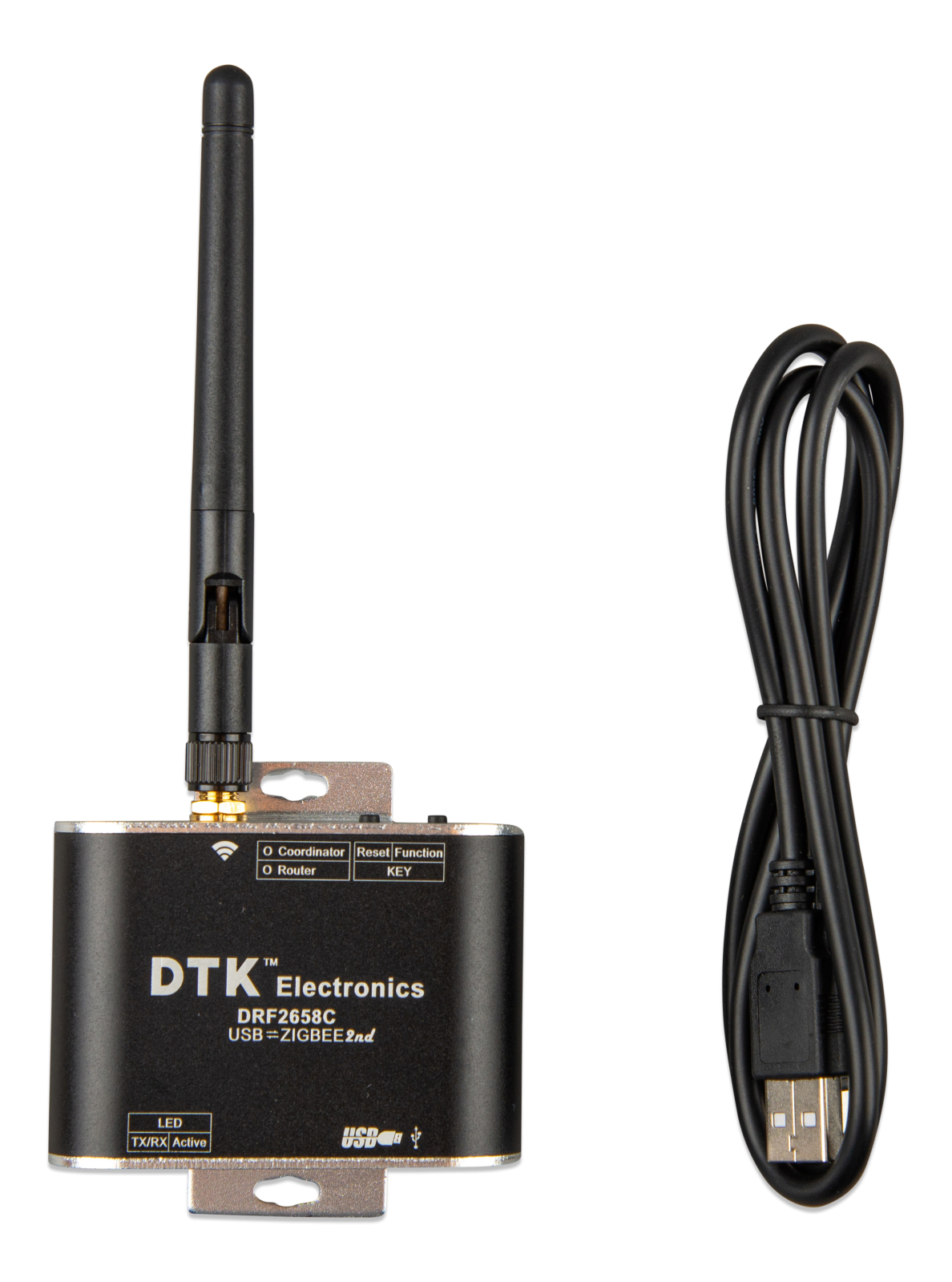

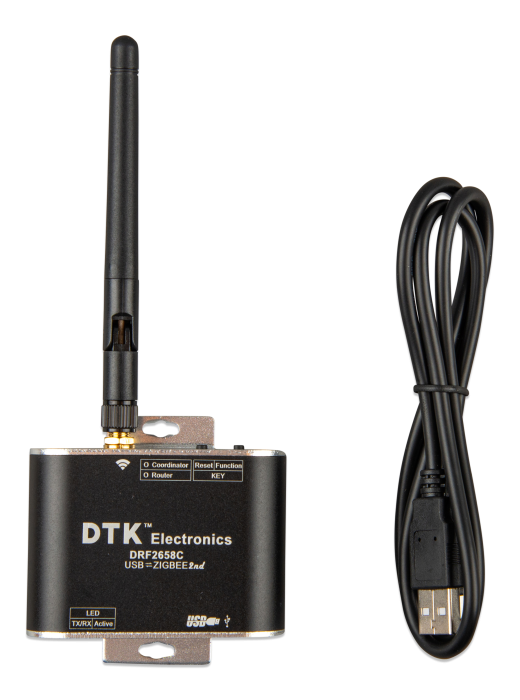

Convertorul Zigbee la USB este destinat realizarii unei conexiuni wireless intre un contor de energie si un dispozitiv GX, fara cablare directa RS485 intre cele doua echipamente. Este o solutie potrivita pentru sisteme fotovoltaice, ESS, aplicatii de monitorizare energetica si instalatii in care traseul de comunicatie prin cablu este dificil de realizat. Functioneaza impreuna cu convertorul pereche Zigbee la RS485 conectat la contorul de energie.

Alimentarea se face prin port USB la 5 V. Comunicatia radio utilizeaza protocolul Zigbee 2007, cu frecventa implicita de 2460 MHz si domeniu configurabil intre 2405 si 2480 MHz, in pasi de 5 MHz. Rata UART implicita este de 38400 bps, iar sensibilitatea receptorului este de -110 dBm. Consumul maxim declarat este de 120 mA la emisie, 45 mA la receptie si 40 mA in standby. Distanta de transmisie declarata este de pana la 1600 m in camp deschis, cu vizibilitate directa.

Unitatea se conecteaza la dispozitivul GX prin cablul USB furnizat si este alimentata direct de acesta. Dupa alimentare, LED-ul Active trebuie sa fie aprins, iar indicatorul TX RX trebuie sa semnalizeze activitate. Pentru asocierea corecta a echipamentelor, la prima punere in functiune trebuie alimentat un singur dispozitiv Zigbee USB, iar celelalte dispozitive Zigbee din instalatie trebuie mentinute oprite pana la finalizarea conectarii modulului RS485.

Carcasa compacta are dimensiuni de 70 x 50 x 24 mm, iar dimensiunea maxima indicata cu suportul de montaj este de 70 x 67 x 24 mm. Este prevazuta cu urechi de fixare cu orificii de 4,3 mm si functioneaza in intervalul de temperatura de la -40 grade C la 85 grade C. Pentru utilizare este necesar un dispozitiv GX pornit si versiunea Venus OS 2.54 sau mai noua. Produsul este inclus in declaratia de conformitate pentru cerintele EMC, LVD si RoHS.

Intrebari frecvente

La ce se foloseste convertorul Zigbee la USB?

Este utilizat pentru a receptiona wireless datele transmise de un contor de energie catre un dispozitiv GX, eliminand necesitatea unui cablu direct de comunicatie intre acestea.

Este suficient un singur convertor pentru conectare wireless?

Nu. Pentru legatura wireless este necesar si un convertor Zigbee la RS485 compatibil, conectat la contorul de energie.

Cum este alimentat convertorul?

Se alimenteaza la 5 V prin conexiunea USB la dispozitivul GX. Dispozitivul GX trebuie sa fie pornit pentru functionare.

Ce versiune software este necesara?

Pentru aceasta generatie de convertoare Zigbee este necesar Venus OS versiunea 2.54 sau o versiune mai noua.

Care este distanta maxima de comunicatie?

Distanta declarata este de pana la 1600 m in camp deschis, cu vizibilitate directa. In instalatiile reale, raza de actiune poate fi redusa de pereti, structuri metalice, interferente radio si pozitia antenei.
