Descriere

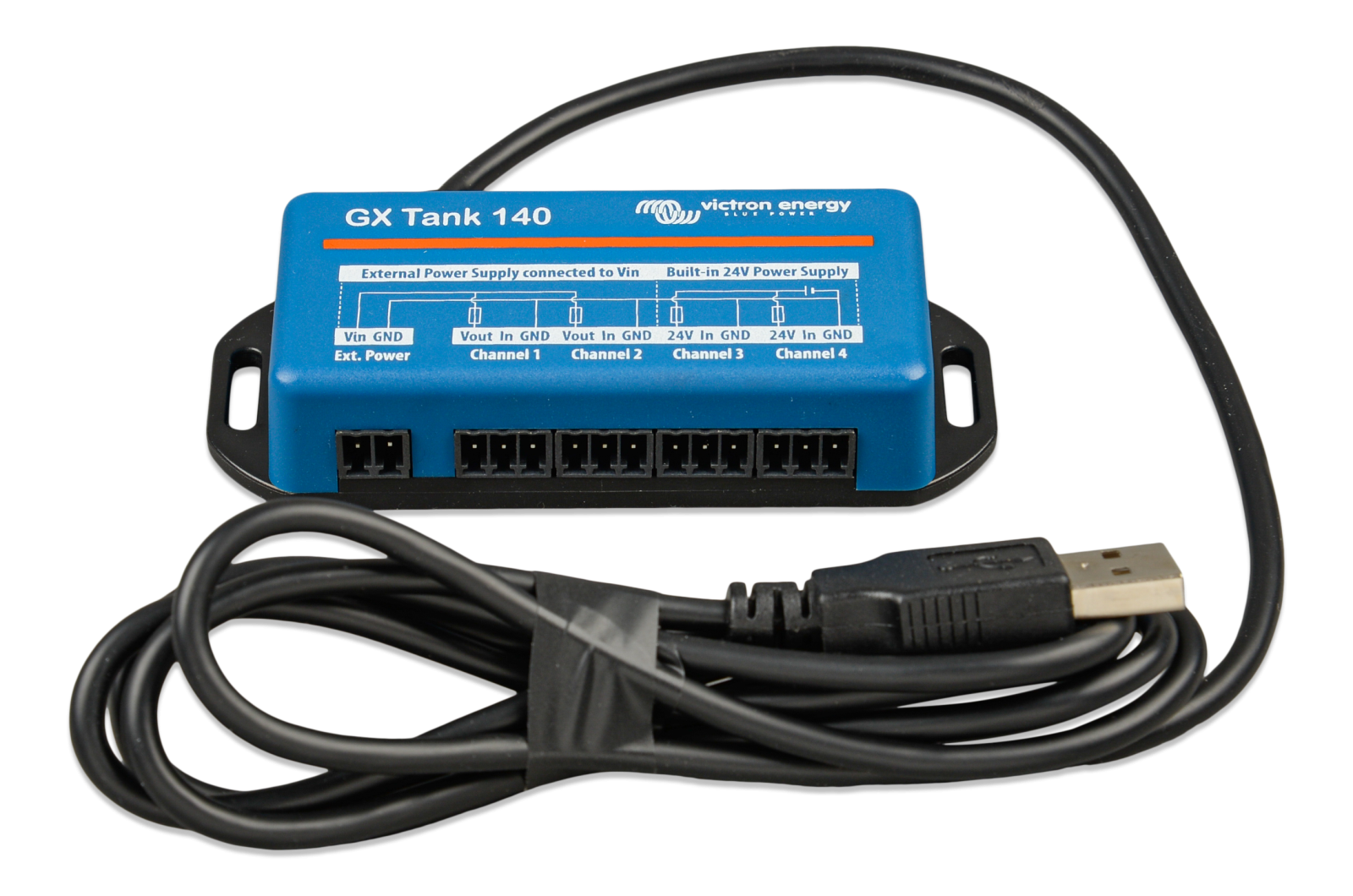

GX Tank 140 este o interfata cu patru canale pentru integrarea senzorilor analogici de nivel in ecosistemul de monitorizare GX. Este destinata aplicatiilor marine, autorulote, vehicule speciale, sisteme off grid si instalatii tehnice unde este necesara urmarirea nivelului de combustibil, apa proaspata, apa uzata, ulei sau alte lichide compatibile. Nivelurile pot fi consultate local pe dispozitivul GX, prin Remote Console si, atunci cand functia este activata, prin portalul VRM.

Fiecare dintre cele patru intrari poate fi configurata independent pentru senzori cu semnal de curent 4-20 mA sau semnal de tensiune 0-10 VDC, inclusiv pentru combinarea celor doua tipuri de senzori in aceeasi instalatie. Domeniul de intrare este configurabil, ceea ce permite utilizarea unor senzori care transmit doar o parte din scala, de exemplu 0-5 V. Filtrul de mediere reglabil intre 1 si 60 de secunde stabilizeaza indicatia atunci cand lichidul este in miscare. Pentru rezervoare cu geometrie neregulata se pot defini pana la 10 puncte ale formei, iar volumul este interpolat intre acestea.

Unitatea se alimenteaza prin conexiunea USB catre dispozitivul GX si este prevazuta cu un cablu USB nedetasabil de 1,5 m. Canalele 1 si 2 pot alimenta senzorii printr-o sursa externa conectata la borna Ext Power, iar canalele 3 si 4 dispun de alimentare interna izolata de 24 VDC pentru excitarea senzorilor. Iesirile pentru senzori sunt protejate cu sigurante autorearmabile, cu limitare la maximum 20 mA pe fiecare dintre canalele 3 si 4. Carcasa se fixeaza prin flansele laterale, utilizand suruburi cu cap pan sau bombat si saibe, cu diametrul exterior al filetului de maximum 3,0 mm.

Pentru o instalare corecta se recomanda verificarea fisei tehnice a fiecarui senzor inainte de conectare, respectarea polaritatii si selectarea corecta a tipului de semnal din meniul dispozitivului GX. Utilizati cablu torsadat ecranat intre senzor si interfata, rutat la distanta de cablurile de putere AC si DC, pentru reducerea zgomotului electric. Semnalele peste 10 V sau in afara intervalului 4-20 mA declanseaza eroare; conectarea unor senzori incompatibili sau depasirea limitei de tensiune poate deteriora permanent echipamentul. Cablul USB este izolat electric fata de senzori, insa conexiunile GND ale celor patru canale sunt comune intern.

Intrebari frecvente

La cate rezervoare poate fi conectat GX Tank 140?

Poate monitoriza pana la patru senzori de nivel, cate unul pe fiecare canal de intrare.

Ce tipuri de senzori sunt compatibili?

Sunt compatibili senzorii analogici de nivel cu iesire de curent 4-20 mA si senzorii cu iesire de tensiune 0-10 VDC. Fiecare canal poate fi configurat independent.

Este necesara o sursa de alimentare separata pentru unitate?

Nu. Unitatea este alimentata prin USB de la dispozitivul GX. Pentru senzori, canalele 1 si 2 pot utiliza o sursa externa, iar canalele 3 si 4 ofera alimentare interna de 24 VDC.

Poate fi folosita pentru monitorizare la distanta?

Da. Valorile nivelurilor pot fi afisate pe dispozitivul GX si pot fi transmise catre portalul VRM pentru vizualizare in timp real si analiza istorica, daca aceasta functie este configurata.

Cum se reduc fluctuatiile indicatiei de nivel?

Se poate seta un filtru de mediere intre 1 si 60 de secunde pentru a reduce efectul miscarii lichidului din rezervor.
