Descriere

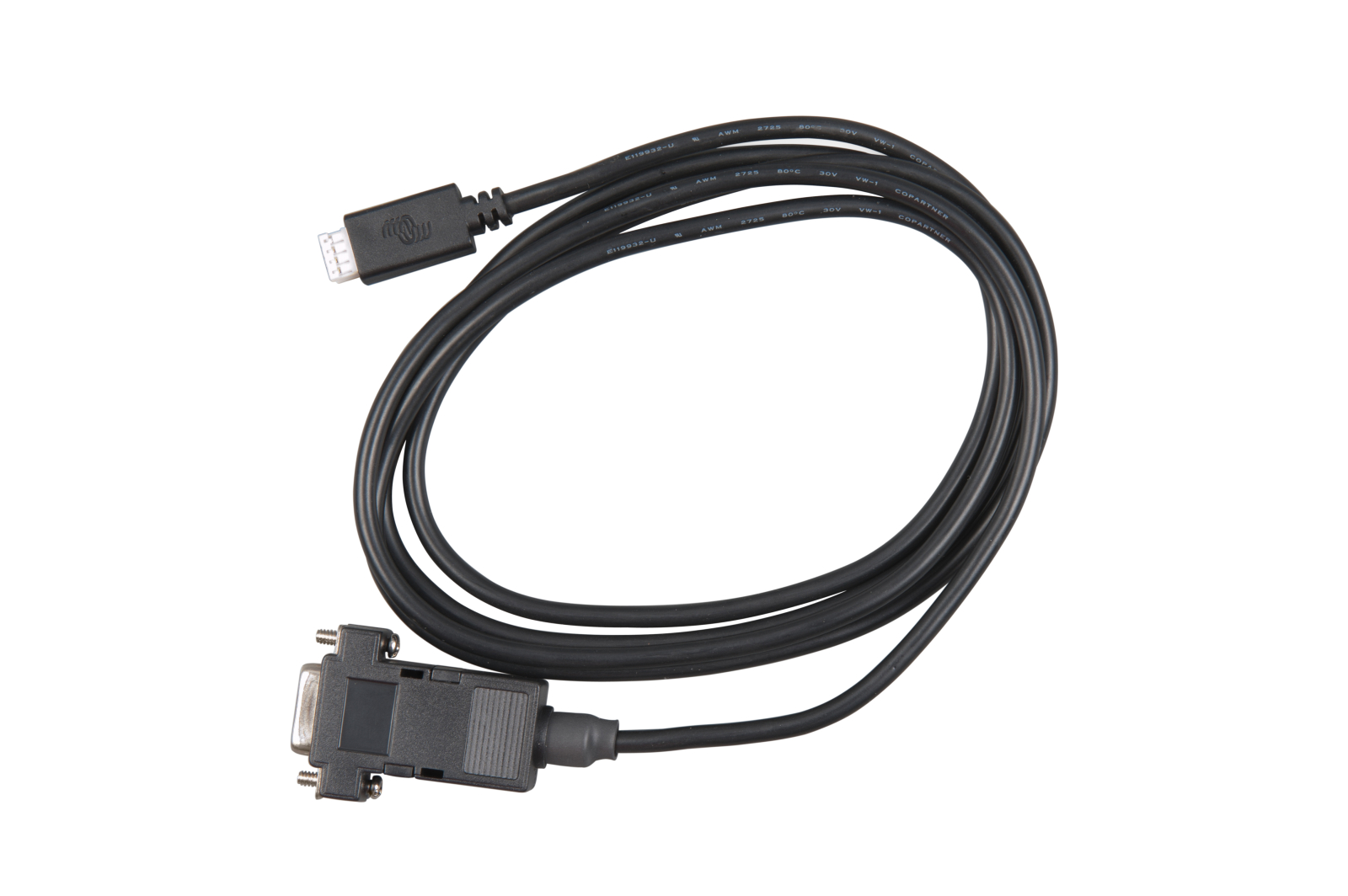

Interfata VE.Direct la RS232 este destinata conectarii echipamentelor prevazute cu port de comunicare VE.Direct la dispozitive gazda cu interfata seriala RS232. Este o solutie practica pentru preluarea datelor si integrarea echipamentelor energetice in sisteme de monitorizare, calculatoare, PLC-uri sau aplicatii de automatizare care utilizeaza comunicatie seriala.

Constructia include izolare galvanica intre echipamentul conectat pe VE.Direct si dispozitivul gazda. Pe conectorul DB9, comunicarea utilizeaza pinul 5 pentru GND, pinul 2 pentru RX si pinul 3 pentru TX. Partea VE.Direct este alimentata din portul VE.Direct, iar partea RS232 este alimentata prin semnalul DTR de pe pinul 4 si sau RTS de pe pinul 7.

Pentru instalare, se conecteaza mufa VE.Direct la portul compatibil al echipamentului, iar conectorul DB9 la portul serial RS232 al dispozitivului gazda. DTR sau RTS trebuie configurat activ pentru alimentarea partii izolate a interfetei. Daca este necesara o sursa externa pentru DTR sau RTS, tensiunea admisa este intre 5 V si 12 V.

Configurarea software trebuie realizata in functie de sistemul de operare, echipamentul gazda si aplicatia folosita pentru citirea datelor. Unele drivere RS232 inverseaza semnalele, astfel incat nivelul logic necesar pentru DTR poate necesita configurare specifica. Verificati pinout-ul, setarile portului serial si compatibilitatea dispozitivului inainte de punerea in functiune.

Intrebari frecvente

La ce foloseste interfata VE.Direct la RS232?

Permite conectarea unui echipament cu port VE.Direct la un PC, PLC sau alt dispozitiv care utilizeaza comunicatie seriala RS232, pentru monitorizare, preluare de date sau integrare in automatizari.

Interfata are izolare galvanica?

Da. Interfata asigura izolare galvanica intre echipamentul conectat pe VE.Direct si dispozitivul gazda conectat prin RS232.

Ce pini DB9 sunt folositi pentru comunicatie?

Pentru comunicatie se folosesc GND pe pinul 5, RX pe pinul 2 si TX pe pinul 3. Alimentarea partii RS232 necesita activarea DTR pe pinul 4 si sau RTS pe pinul 7.

Este necesara o alimentare externa?

In mod normal, un port serial poate activa DTR sau RTS pentru alimentarea partii RS232. Daca se foloseste o sursa externa pentru aceste semnale, tensiunea trebuie sa fie intre 5 V si 12 V.

De ce nu se primesc date prin RS232?

Verificati daca DTR sau RTS este activ, configurarea pinilor, conexiunile RX TX GND si setarile aplicatiei sau ale driverului serial. Unele drivere RS232 folosesc logica inversata pentru semnalele de control.
