Descriere

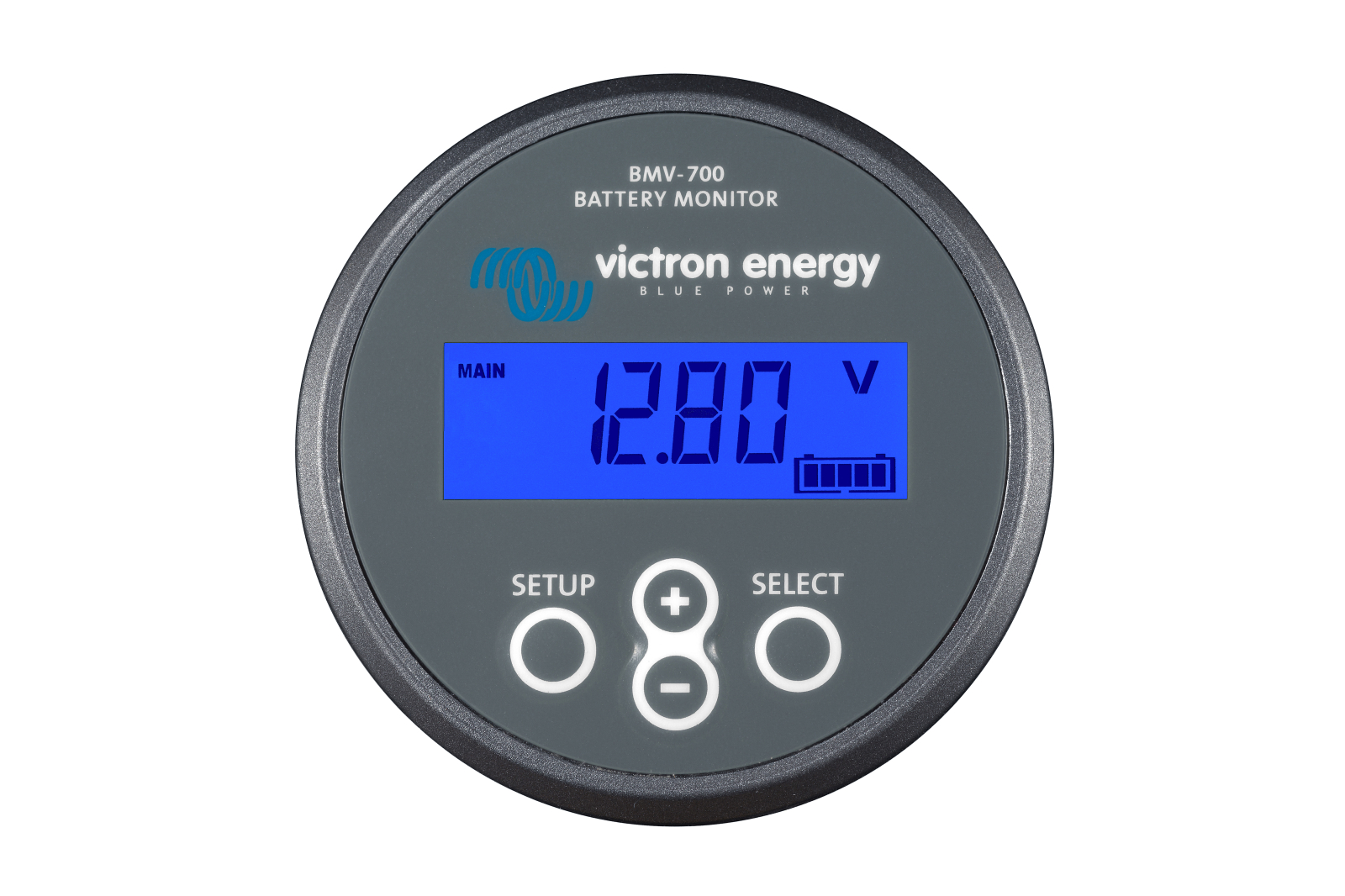

Monitorul de baterie este destinat supravegherii precise a bancurilor de acumulatori din sisteme fotovoltaice, off grid, backup, rulote, ambarcatiuni sau aplicatii DC stationare. Acesta masoara curentul care intra si iese din baterie prin shunt si calculeaza parametri utili pentru exploatare, inclusiv consumul in Ah, starea de incarcare si timpul ramas estimat. Afisajul permite vizualizarea directa a informatiilor esentiale si configurarea parametrilor bateriei.

Echipamentul functioneaza la o tensiune de alimentare intre 6.5 si 95 V DC si accepta configurarea capacitatii bateriei intre 1 si 9999 Ah. Consumul propriu este sub 4 mA atunci cand iluminarea de fundal este oprita. Pachetul include un shunt de 500 A la 50 mV, cablu UTP RJ12 cu 6 fire de 10 m si cablu pozitiv cu siguranta lenta de 1 A. Rezolutia afisata este de 0.01 A pentru curent, 0.01 V pentru tensiune, 0.1 Ah pentru capacitate si 0.1 procente pentru starea de incarcare; precizia masurarii curentului este de plus minus 0.4 procente, iar cea a tensiunii de plus minus 0.3 procente. Releul normal deschis este evaluat la 60 V si 1 A, iar portul VE Direct permite integrarea in sisteme de monitorizare compatibile.

Unitatea de afisare este proiectata pentru montaj incastrat si are partea frontala cu diametrul de 63 mm, rama de 69 x 69 mm, corp cu diametrul de 52 mm si adancimea de 31 mm. Conexiunile principale ale shuntului folosesc bolturi M10. Pentru o masurare corecta, borna negativa a bateriei se conecteaza exclusiv pe partea shuntului marcata pentru baterie, iar toate consumatoarele si toate sursele de incarcare DC se conecteaza pe partea opusa, destinata sarcinii si incarcatorului. Dupa conectarea cablului pozitiv protejat cu siguranta si a cablului RJ12 intre shunt si afisaj, monitorul trebuie configurat cu parametrii reali ai bateriei.

Unitatea frontala are protectie IP55, dar nu este destinata utilizarii directe la exterior. Shuntul are protectie IP21 si trebuie montat intr-un loc uscat, pe o suprafata rigida. Intervalul de temperatura de functionare este de la minus 40 la plus 50 grade C. Pentru siguranta instalatiei, montajul trebuie realizat cu bateria deconectata, respectand polaritatea, protectiile fuzibile si sectiunile de cablu adecvate curentului sistemului. Produsul respecta cerintele EN 60335 1, EN 55014 1, EN 55014 2, ECE R10 4 si EN 50498.

Intrebari frecvente

Ce parametri poate afisa monitorul de baterie?

Poate afisa tensiunea bateriei, curentul de incarcare sau descarcare, capacitatea consumata in Ah, starea de incarcare si timpul ramas estimat.

Este inclus shuntul pentru masurarea curentului?

Da. Pachetul include un shunt de 500 A la 50 mV, adecvat pentru majoritatea sistemelor DC.

Cum se monteaza corect shuntul?

Borna negativa a bateriei se conecteaza pe partea shuntului destinata bateriei, iar toate consumatoarele si sursele de incarcare se conecteaza pe partea destinata sarcinii si incarcatorului. Astfel, intregul curent al sistemului este luat in calcul.

Poate fi utilizat la exterior?

Unitatea de afisare are protectie IP55, insa nu este destinata utilizarii directe la exterior. Shuntul are protectie IP21 si trebuie instalat intr-un spatiu uscat.

Ce tip de comunicare este disponibil?

Echipamentul are port VE Direct pentru conectarea la echipamente de monitorizare compatibile.
