Descriere

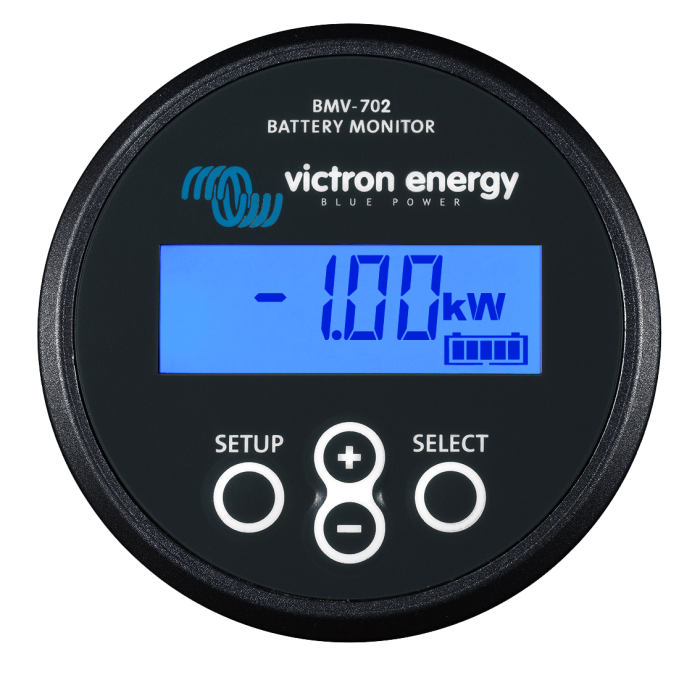

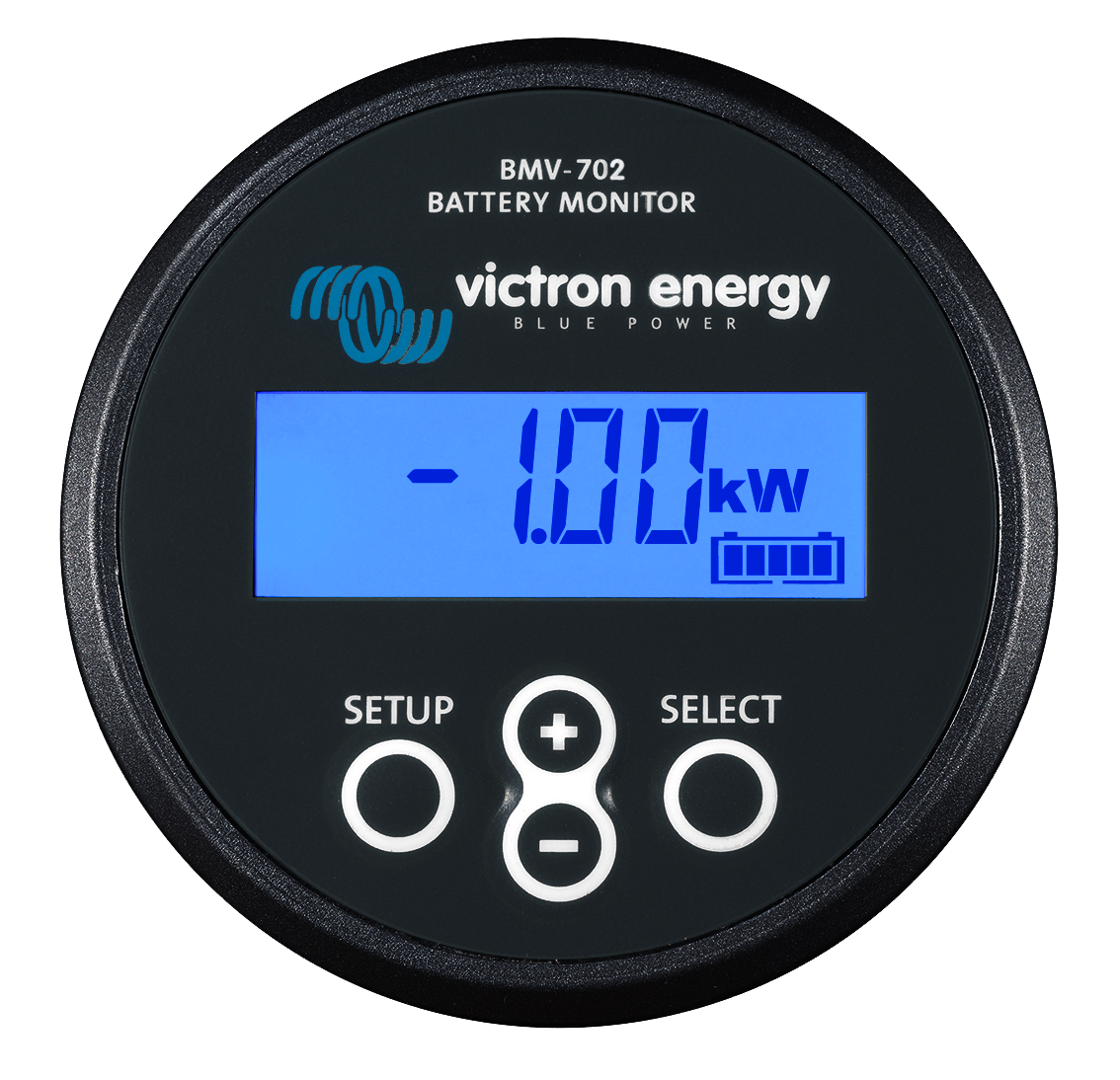

Monitorul de baterie BMV-702 Black este proiectat pentru supravegherea precisa a bancurilor de acumulatori din instalatii fotovoltaice off-grid, rulote, ambarcatiuni, sisteme de backup si aplicatii DC stationare. Acesta calculeaza energia consumata prin masurarea curentului care intra si iese din baterie si afiseaza parametri importanti precum tensiunea, curentul, puterea, amper-orele consumate, starea de incarcare si timpul ramas la rata curenta de descarcare. Memoria interna pastreaza date de istoric utile pentru evaluarea utilizarii si a starii bateriei.

Echipamentul functioneaza la o tensiune de alimentare de 6.5-95 V DC si accepta baterii cu capacitate configurabila intre 1 si 9999 Ah. Este livrat cu shunt de 500 A/50 mV, iar rezolutia de masurare a curentului este de 0.01 A. Precizia declarata este de plus sau minus 0.4 procente pentru curent si plus sau minus 0.3 procente pentru tensiune. Intrarea auxiliara, disponibila specific pentru aceasta versiune, poate fi configurata pentru monitorizarea tensiunii unei a doua baterii, a temperaturii cu senzor optional sau a tensiunii midpoint pentru bancuri de baterii conectate in serie. Releul programabil are rating de 60 V si 1 A, normal deschis, cu functie inversabila.

Pentru montaj, capul de afisare se instaleaza incastrat in panou si are diametrul frontal de 63 mm, rama de 69 x 69 mm, corp cu diametrul de 52 mm si adancimea de aproximativ 31 mm. Shuntul se monteaza pe conductorul negativ al bateriei: borna negativa a bateriei se conecteaza exclusiv pe partea BATTERY ONLY, iar toate consumatoarele si sursele de incarcare DC se conecteaza pe partea LOAD AND CHARGER. Pachetul include cablu RJ12 de 10 m pentru legatura dintre shunt si afisaj, precum si cabluri de alimentare protejate cu siguranta de 1 A. Portul VE.Direct permite conectarea la un echipament GX; pentru configurare si monitorizare prin aplicatie este necesar separat un adaptor VE.Direct Bluetooth Smart sau o interfata VE.Direct la USB.

Capul de afisare are protectie IP55, insa nu este destinat utilizarii directe in exterior, iar shuntul trebuie instalat intr-un spatiu uscat. Temperatura de functionare este intre -40 si +50 grade C. Instalarea trebuie realizata cu bateria deconectata pe borna negativa, fara scule sau obiecte metalice neprotejate in apropierea bornelor. Respectarea pozitiei corecte a shuntului este esentiala: orice consumator sau incarcator conectat direct pe partea bateriei nu va fi inclus in calculul starii de incarcare.

Intrebari frecvente

Ce parametri poate afisa monitorul de baterie?

Afiseaza tensiunea, curentul, puterea, amper-orele consumate, starea de incarcare si timpul ramas estimat la rata curenta de descarcare. De asemenea, pastreaza date de istoric pentru analiza utilizarii bateriei.

Ce este inclus in pachet?

Pachetul include unitatea de afisare, shuntul de 500 A/50 mV, cablul RJ12 de 10 m, doua cabluri de alimentare cu siguranta de 1 A, rama patrata, accesorii de fixare si ghid de instalare rapida.

Poate monitoriza doua baterii?

Da. Intrarea auxiliara poate masura tensiunea unei a doua baterii. Aceeasi intrare poate fi configurata alternativ pentru masurarea temperaturii cu senzor optional sau pentru monitorizarea tensiunii midpoint a unui banc conectat in serie.

Are conectivitate Bluetooth integrata?

Nu. Pentru configurare si monitorizare wireless prin aplicatie este necesar un adaptor VE.Direct Bluetooth Smart, achizitionat separat. Conectarea la echipamente de monitorizare GX se face prin portul VE.Direct cu cablu compatibil.

Unde trebuie montat shuntul?

Shuntul se monteaza pe conductorul negativ. Partea BATTERY ONLY se leaga exclusiv la borna negativa a bateriei, iar toate consumatoarele si sursele de incarcare se leaga pe partea LOAD AND CHARGER pentru ca masurarea curentului sa fie corecta.
