Descriere

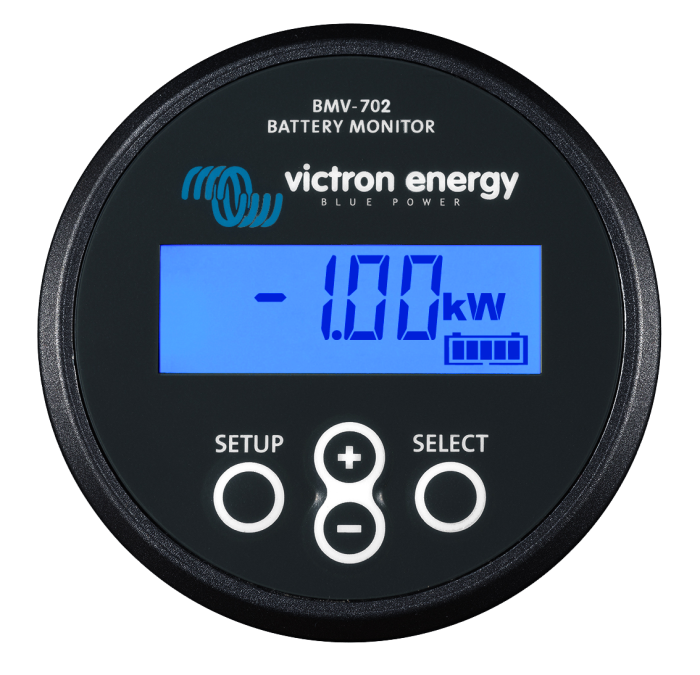

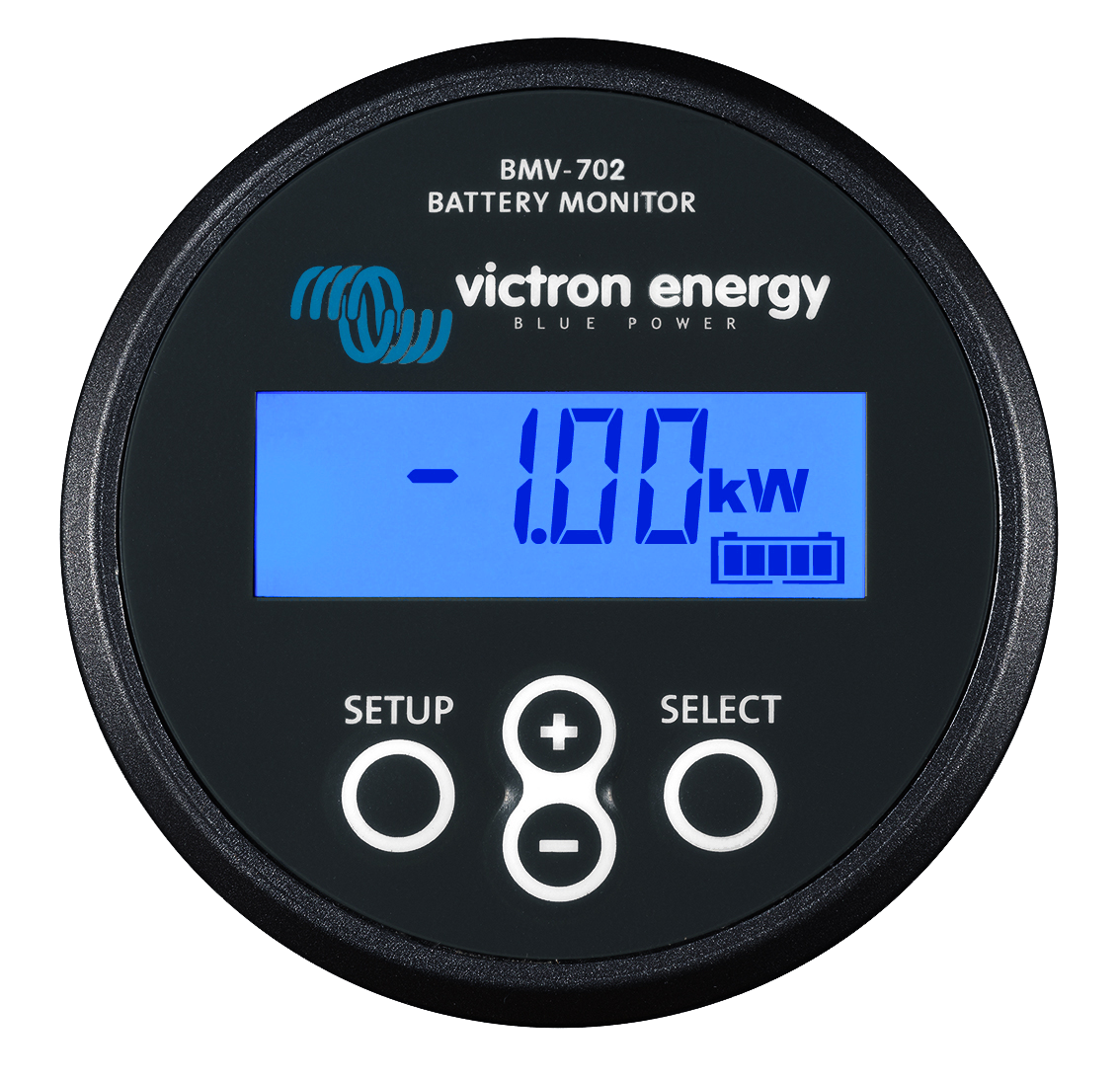

Monitorul de baterie BMV-702 Black este destinat supravegherii precise a unei banci de acumulatori in instalatii fotovoltaice off-grid, sisteme de backup, rulote, ambarcatiuni si aplicatii DC stationare. Acesta masoara tensiunea si curentul bateriei, calculeaza amper-orele consumate, starea de incarcare si timpul ramas la ritmul actual de descarcare. Afisajul local permite vizualizarea parametrilor si configurarea de baza, iar istoricul retine evenimente utile pentru evaluarea modului de utilizare si a starii bateriei.

Echipamentul functioneaza la o tensiune de alimentare de 6.5-95 VDC si accepta configurarea capacitatii bateriei intre 1 si 9999 Ah. Pachetul include shuntul de 500A/50mV cu conexiuni M10, cablu UTP RJ12 cu 6 conductoare si lungime de 10 m, precum si doua cabluri rosii de 1.5 m prevazute cu siguranta lenta de 1 A pentru conexiunea la plusul bateriei. Rezolutia indicata este de 0.01 A pentru curent, 0.01 V pentru tensiune, 0.1 Ah pentru amper-ore si 0.1% pentru starea de incarcare; precizia masurarii curentului este de plus minus 0.4%, iar cea a tensiunii de plus minus 0.3%.

Intrarea auxiliara permite selectarea unei singure functii suplimentare: monitorizarea tensiunii unei a doua baterii, supravegherea tensiunii de punct median pentru bancuri de 24 V sau 48 V ori masurarea temperaturii cu senzor optional. Portul VE.Direct permite integrarea cu echipamente de monitorizare compatibile. Pentru conectare prin Bluetooth in aplicatia VictronConnect este necesar un adaptor VE.Direct Bluetooth Smart optional, iar pentru conectare USB este necesara o interfata VE.Direct la USB optionala. Releul programabil are contact normal deschis, 60 V si 1 A, si poate fi utilizat pentru alarma, comanda unui generator sau deconectarea sarcinilor necritice.

Unitatea de afisare se monteaza incastrat, avand fata circulara cu diametrul de 63 mm, rama de 69 x 69 mm si corp cu diametrul de 52 mm si adancimea de 31 mm. La instalare, borna negativa a bateriei se conecteaza exclusiv pe partea BATTERY ONLY a shuntului, iar toate sarcinile si sursele de incarcare DC se conecteaza pe partea LOAD AND CHARGER, astfel incat fiecare curent de incarcare si descarcare sa fie masurat. Unitatea de afisare are protectie IP55, dar nu este destinata utilizarii in exterior, iar shuntul are protectie IP21 si trebuie instalat intr-un loc uscat. Produsul este conform cu EN 60335-1, EN 55014-1, EN 55014-2, ECE R10-4 si EN 50498.

Intrebari frecvente

Ce parametri poate afisa monitorul de baterie?

Poate afisa tensiunea bateriei, curentul, puterea, amper-orele consumate, starea de incarcare si timpul ramas estimat. De asemenea, pastreaza date istorice privind utilizarea bancului de baterii.

Ce include pachetul?

Pachetul include unitatea de afisare, shuntul de 500A/50mV, un cablu RJ12 UTP de 10 m, doua cabluri rosii cu sigurante de 1 A, rama patrata, elemente de fixare, ghid rapid de instalare si eticheta de serie de rezerva.

Poate monitoriza doua baterii?

Da. Intrarea auxiliara poate fi configurata pentru tensiunea unei a doua baterii. Alternativ, aceeasi intrare poate fi folosita pentru supravegherea punctului median sau pentru un senzor de temperatura optional.

Este inclus Bluetooth pentru aplicatie?

Nu. Pentru conectarea wireless la aplicatia VictronConnect este necesar separat un adaptor VE.Direct Bluetooth Smart. Monitorizarea prin USB necesita separat o interfata VE.Direct la USB.

Cum se monteaza shuntul corect?

Borna negativa a bateriei trebuie conectata numai pe partea BATTERY ONLY a shuntului. Toate consumatoarele si toate sursele de incarcare DC trebuie conectate pe partea LOAD AND CHARGER, astfel incat monitorul sa poata masura corect curentii de incarcare si descarcare.
