Descriere

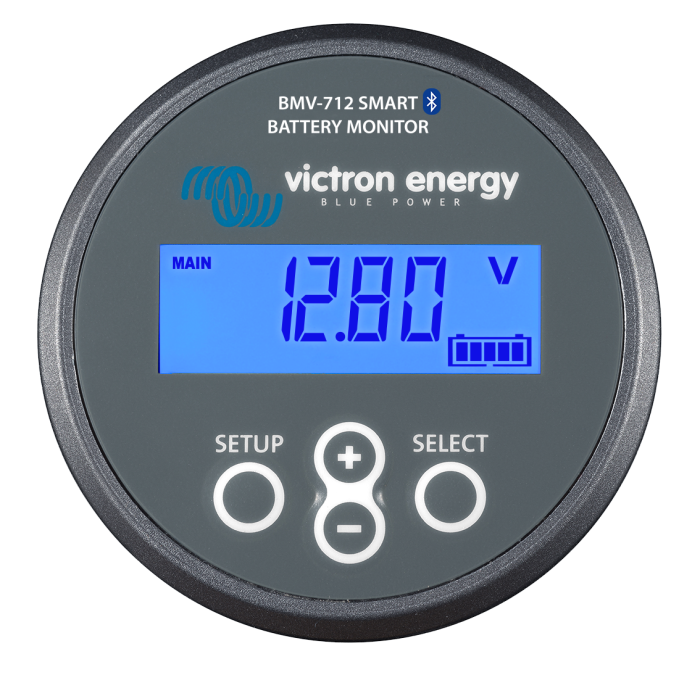

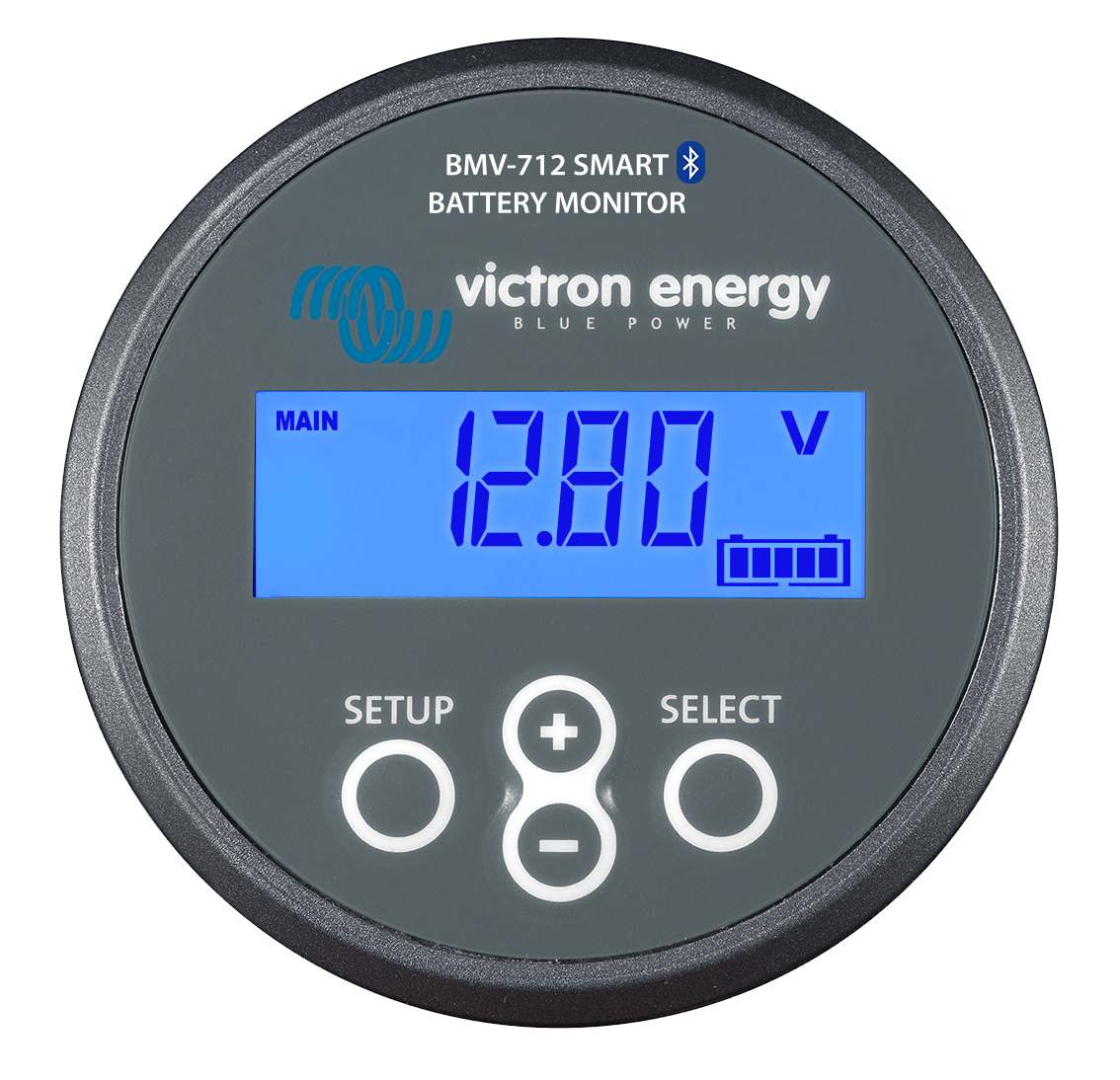

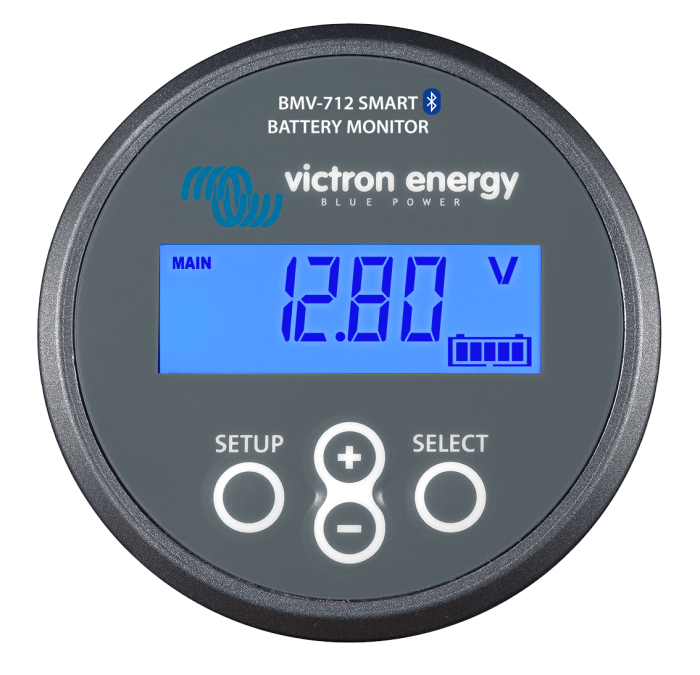

Monitorul de baterie BMV-712 Smart Black este destinat supravegherii precise a bancurilor de baterii din sisteme fotovoltaice, off-grid, de backup, autorulote, ambarcatiuni sau aplicatii DC stationare. Acesta masoara tensiunea, curentul, puterea, amper-orele consumate si starea de incarcare, calculand inclusiv autonomia estimata la ritmul curent de descarcare. Afisajul local permite vizualizarea parametrilor si configurarea directa, iar Bluetooth-ul integrat permite monitorizare, configurare, consultarea istoricului si actualizarea firmware-ului din aplicatia VictronConnect.

Echipamentul functioneaza la o tensiune de alimentare de 6,5-70 Vdc si accepta capacitati configurabile ale bateriei intre 1 si 9999 Ah. Suntul inclus este evaluat la 500 A si 50 mV, cu rezolutie de masurare a curentului de 0,01 A, precizie a masurarii curentului de plus sau minus 0,4% si precizie a tensiunii de plus sau minus 0,3%. Intrarea auxiliara poate fi configurata pentru tensiunea unei a doua baterii, abaterea de la punctul median al unui banc in serie sau temperatura bateriei cu senzor optional. Dispune de releu bistabil programabil de 60 V si 1 A, port VE.Direct si memorie de tendinte pentru pana la 46 de zile.

Montajul se realizeaza prin incorporarea afisajului in panou. Unitatea are fata circulara cu diametrul de 63 mm, rama de 69 x 69 mm, corp cu diametrul de 52 mm si adancimea de 31 mm. Suntul se monteaza pe conductorul negativ: borna bateriei se conecteaza exclusiv pe partea marcata pentru baterie, iar toate consumatoarele si sursele de incarcare DC se conecteaza pe partea opusa. In pachet sunt incluse suntul de 500 A, cablu RJ12 de 10 m, cabluri pentru conexiunea pozitiva prevazute cu siguranta de 1 A, rama patrata si elemente de fixare. Pentru integrare in sisteme de monitorizare poate fi conectat la echipamente GX prin cablu VE.Direct.

Pentru rezultate corecte, toate circuitele DC care incarca sau consuma din bateria monitorizata trebuie sa treaca prin sunt; conexiunile realizate direct la borna negativa a bateriei nu vor fi incluse in calculul starii de incarcare. Unitatea de afisare are protectie IP55, dar nu este destinata utilizarii in exterior, iar suntul are protectie IP21 si trebuie instalat intr-un loc uscat. Respectati polaritatea, folositi sigurantele prevazute si configurati capacitatea bateriei, pragurile de incarcare si functia intrarii auxiliare dupa finalizarea cablarii. Lucrarile la baterii trebuie executate cu instalatia scoasa de sub tensiune si de personal calificat.

Intrebari frecvente

Ce parametri poate afisa monitorul de baterie?

Poate masura si afisa tensiunea, curentul, puterea, amper-orele consumate, starea de incarcare si timpul estimat ramas pana la descarcare.

Este inclus suntul pentru masurarea curentului?

Da. Pachetul include un sunt de 500 A la 50 mV, precum si cablul RJ12 de 10 m si cablurile pentru conexiunea pozitiva cu siguranta.

Poate monitoriza si o a doua baterie?

Da. Intrarea auxiliara poate fi configurata pentru monitorizarea tensiunii unei baterii secundare, a punctului median al bancului sau a temperaturii cu senzor optional.

Poate fi conectat la un sistem GX?

Da. Portul VE.Direct permite conectarea la echipamente GX compatibile pentru vizualizarea locala sau la distanta a parametrilor bateriei.

Este potrivit pentru montaj exterior?

Nu. Unitatea de afisare are protectie IP55, dar nu este destinata utilizarii in exterior, iar suntul IP21 trebuie montat intr-un spatiu uscat.
