Descriere

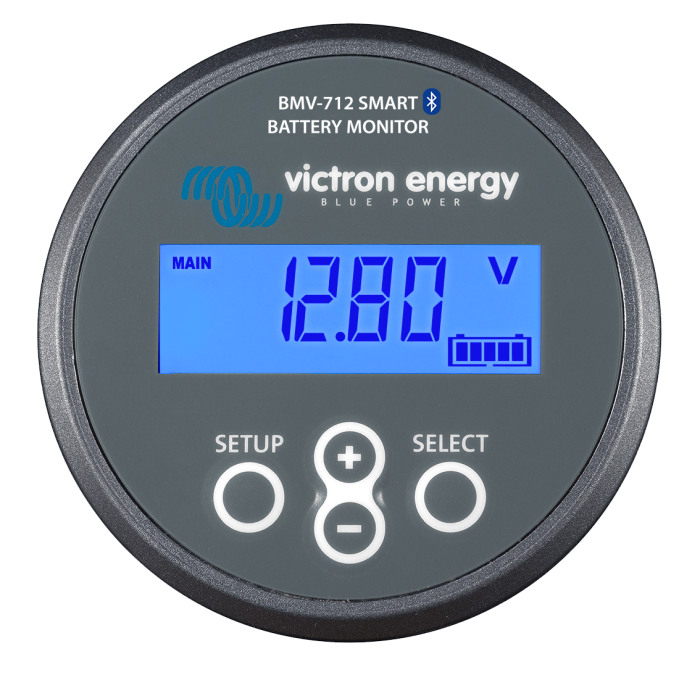

Monitorul de baterie BMV 712 Smart este destinat supravegherii precise a unei banci de acumulatori in instalatii fotovoltaice autonome, sisteme de back up, rulote, ambarcatiuni si aplicatii mobile sau stationare. Afisajul local indica parametri importanti precum tensiunea bateriei, curentul de incarcare sau descarcare, consumul acumulat, starea de incarcare si timpul estimat ramas. Bluetooth-ul integrat permite monitorizarea si configurarea wireless prin aplicatia dedicata, fara montarea unui modul separat.

Echipamentul functioneaza la o tensiune de alimentare de 6.5 pana la 70 V DC si accepta baterii cu capacitati configurabile intre 1 si 9999 Ah. Este livrat cu shunt de 500 A la 50 mV, iar rezolutia de afisare este de 0.01 A pentru curent, 0.01 V pentru tensiune, 0.1 Ah pentru capacitate si 0.1 procente pentru starea de incarcare. Precizia declarata este de plus minus 0.4 procente pentru masurarea curentului si plus minus 0.3 procente pentru masurarea tensiunii. Dispune de port de comunicatie VE Direct, releu bistabil normal deschis de 60 V si 1 A si intrare auxiliara configurabila pentru tensiunea unei a doua baterii, temperatura sau monitorizarea punctului median.

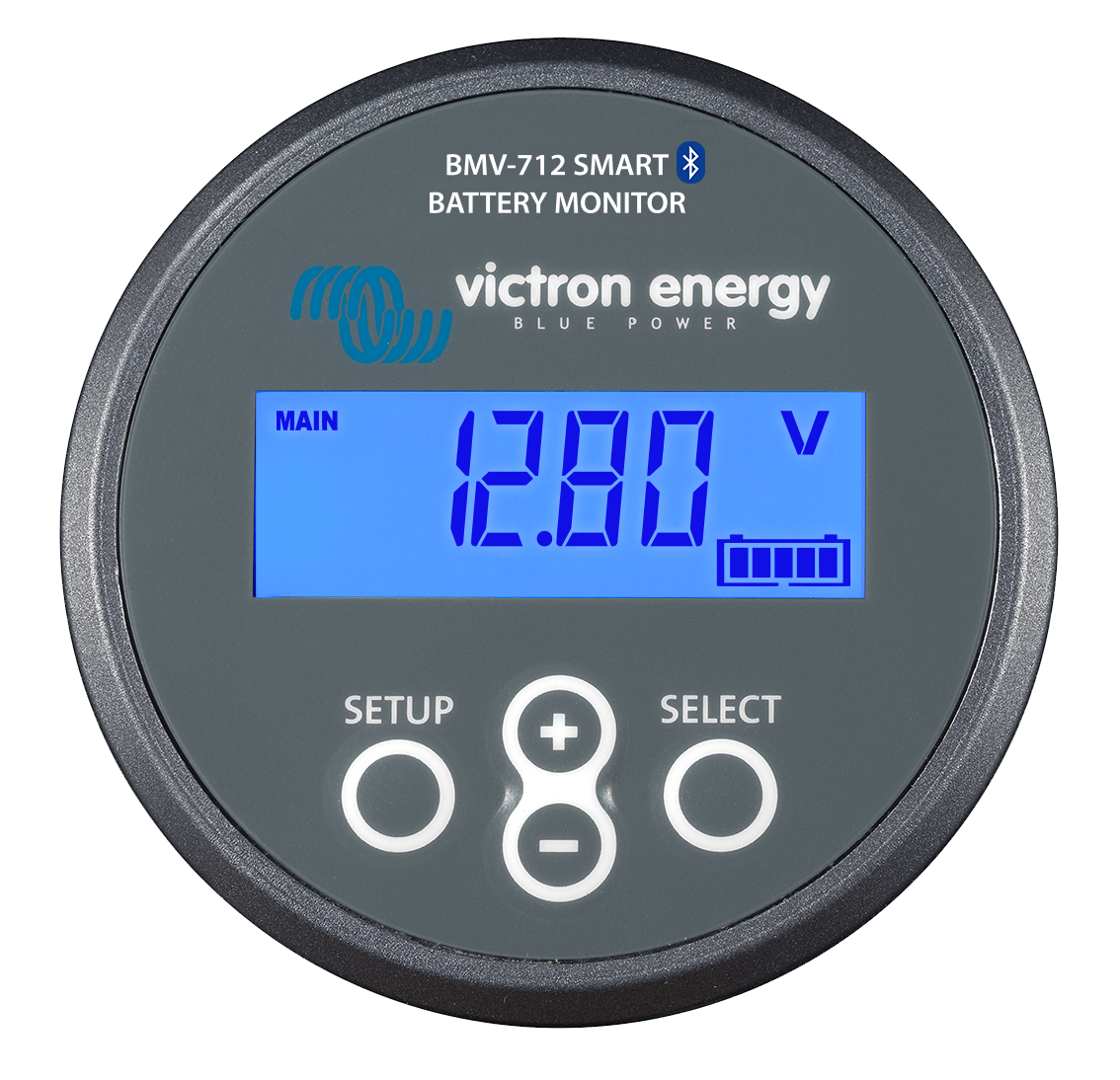

Unitatea de afisare se monteaza incastrat in panou si are fata circulara cu diametrul de 63 mm, rama de 69 x 69 mm, corp cu diametrul de 52 mm si adancimea de 31 mm. Pachetul include unitatea de afisare, shuntul de 500 A, doua cabluri rosii de 1.5 m cu siguranta de 1 A, cablu UTP RJ12 de 10 m, placa frontala patrata, flansa de fixare si suruburi. Pentru o masurare corecta, toate sarcinile si toate sursele de incarcare ale bancii principale trebuie conectate pe partea de sistem a shuntului, astfel incat curentul sa fie masurat integral.

Unitatea de afisare are protectie IP55, insa nu este destinata utilizarii directe in exterior. Shuntul are protectie IP21 si trebuie instalat intr-un spatiu uscat, ferit de apa si condens. Domeniul de temperatura de functionare este de la minus 40 la plus 50 grade C, iar senzorul de temperatura este optional si se achizitioneaza separat. Instalarea trebuie realizata cu polaritatea corecta, conexiuni stranse si protectie prin sigurante conform schemei electrice a sistemului.

Intrebari frecvente

Ce masoara monitorul de baterie BMV 712 Smart?

Afiseaza tensiunea bateriei principale, curentul de incarcare sau descarcare, consumul in Ah, starea de incarcare si timpul ramas estimat. Intrarea auxiliara poate fi configurata pentru tensiunea unei a doua baterii, temperatura sau abaterea punctului median.

Este inclus shuntul pentru masurarea curentului?

Da. Pachetul include un shunt de 500 A la 50 mV, necesar pentru masurarea curentului care intra si iese din banca principala de baterii.

Poate fi monitorizat de pe telefon?

Da. Bluetooth-ul este integrat, permitand citirea parametrilor si configurarea wireless prin aplicatia dedicata.

Se poate instala in exterior?

Unitatea de afisare are protectie IP55, dar nu este destinata utilizarii directe in exterior. Shuntul are protectie IP21 si trebuie montat intr-un loc uscat, protejat de apa si condens.

Este compatibil cu sisteme de 12 V 24 V sau 48 V?

Da. Domeniul de alimentare si masurare este de 6.5 pana la 70 V DC, ceea ce il face potrivit pentru configuratii uzuale de 12 V, 24 V si 48 V, daca tensiunea sistemului se incadreaza in acest interval.
