Descriere

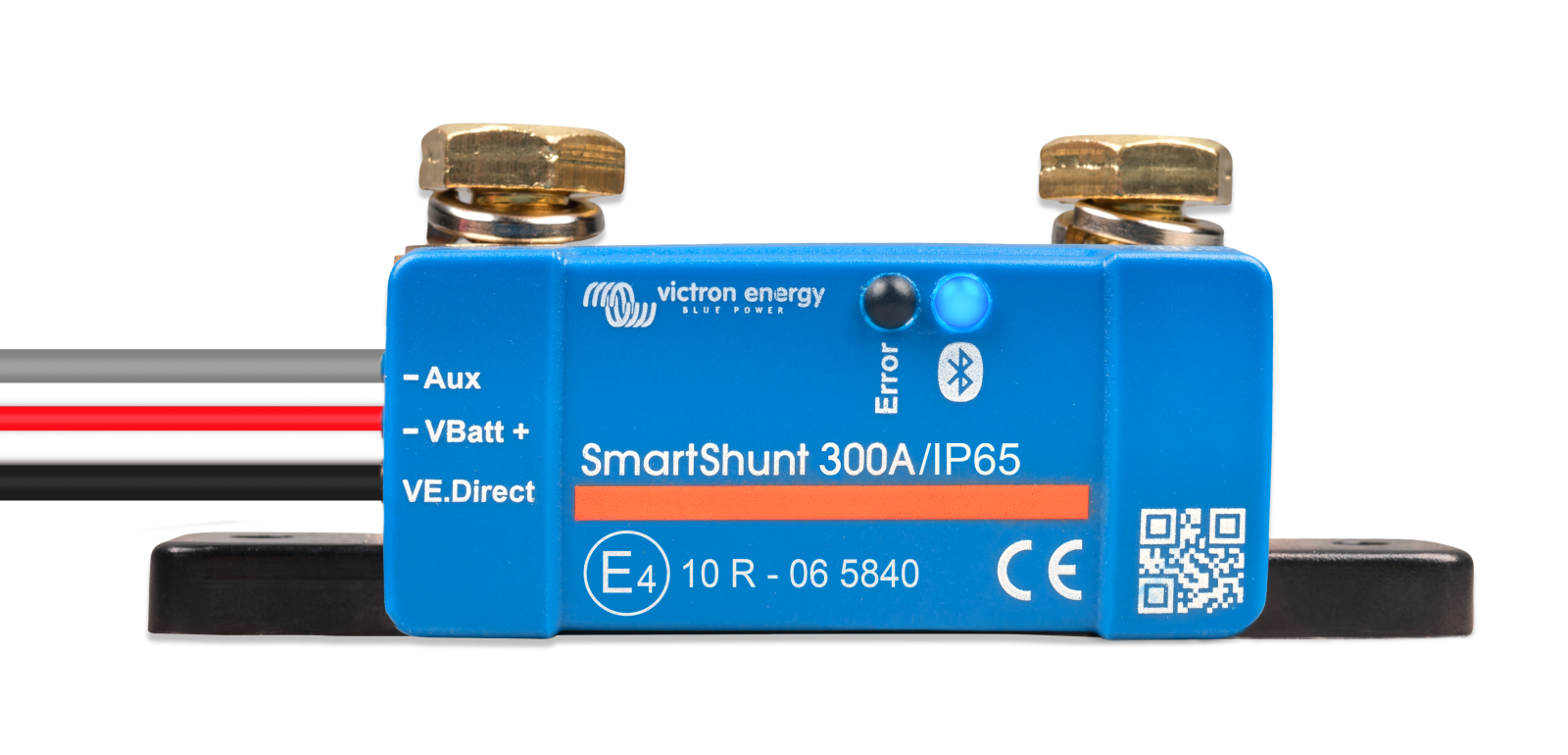

SmartShunt 300A IP65 este un monitor inteligent pentru baterii, destinat sistemelor DC in care este necesara urmarirea precisa a consumului si a incarcarii. Nu are ecran propriu, iar parametrii sunt vizualizati si configurati din aplicatia VictronConnect, prin Bluetooth. Este potrivit pentru sisteme fotovoltaice off grid, autorulote, ambarcatiuni, vehicule profesionale, instalatii de backup si alte aplicatii cu bancuri de baterii.

Shuntul este dimensionat pentru 300 A si functioneaza la o tensiune de alimentare de 6,5 pana la 70 VDC. Monitorizeaza tensiunea bateriei, curentul, capacitatea consumata in Ah, starea de incarcare, timpul ramas pana la descarcare si datele istorice. Capacitatea configurabila a bateriei este intre 1 si 9999 Ah. Rezolutia pentru curent este de 0,01 A, pentru tensiune de 0,01 V, iar precizia masurarii curentului este de plus sau minus 0,4 procente. Carcasa are protectie IP65, iar dimensiunile sunt de 44 x 120 x 38 mm. Conexiunile principale ale shuntului sunt pe borne M8.

Montajul se realizeaza pe conductorul negativ al bateriei: borna BATTERY MINUS se conecteaza exclusiv la minusul bateriei, iar toate sarcinile si sursele de incarcare DC se conecteaza pe partea LOAD MINUS. In acest mod, curentul de incarcare si descarcare trece prin shunt si poate fi calculata corect starea de incarcare. Pentru modelul de 300 A, cuplul maxim de strangere al bornelor shuntului este de 10 Nm. Carcasa dispune de doua gauri de montaj de 5,5 mm pentru fixare pe o suprafata rigida.

Este prevazut cu port VE Direct pentru conectare la un dispozitiv GX si monitorizare locala sau la distanta. Intrarea auxiliara poate fi utilizata pentru monitorizarea tensiunii unei a doua baterii, a punctului median al unui banc sau pentru un senzor optional de temperatura. Functioneaza intre -40 si +50 grade C, iar cablurile auxiliare de 1,5 m sunt protejate cu sigurante lente de 1 A. La instalare trebuie respectata polaritatea, trebuie evitate conexiunile suplimentare pe partea negativa a bateriei si trebuie lucrat cu bateria deconectata, folosind protectie adecvata impotriva scurtcircuitelor.

Intrebari frecvente

Ce parametri poate afisa monitorul de baterie?

Poate masura tensiunea si curentul bateriei si poate calcula starea de incarcare, timpul ramas, capacitatea consumata in Ah si date istorice de functionare.

Cum se conecteaza corect shuntul de 300 A?

Se monteaza pe conductorul negativ al bateriei. Minusul bateriei se conecteaza la partea BATTERY MINUS, iar toate sarcinile si sursele de incarcare se conecteaza la partea LOAD MINUS.

Poate monitoriza si o a doua baterie?

Da. Intrarea auxiliara poate fi configurata pentru masurarea tensiunii unei baterii secundare, pentru monitorizarea midpoint sau pentru conectarea unui senzor optional de temperatura.

Este adecvat pentru medii cu umezeala si praf?

Da. Carcasa are protectie IP65, fiind protejata impotriva prafului si a jeturilor de apa, in limitele conditiilor de instalare si utilizare specificate de producator.

Cum se face monitorizarea de pe telefon?

Datele sunt accesibile prin Bluetooth in aplicatia VictronConnect. Pentru integrare intr-un sistem de monitorizare se poate utiliza si portul VE Direct impreuna cu un dispozitiv GX.
