Descriere

Panoul de control este destinat comenzii si supravegherii locale, de la distanta, a invertoarelor Phoenix prevazute cu mufa UTP pentru monitorizare si control. Acesta ofera un punct de operare usor accesibil atunci cand invertorul este instalat intr-un dulap, compartiment tehnic, vehicul, ambarcatiune sau alta zona in care accesul direct este dificil. Comutatorul frontal permite selectarea starii pornit sau oprit, iar indicatoarele LED ofera o semnalizare rapida a functionarii sistemului.

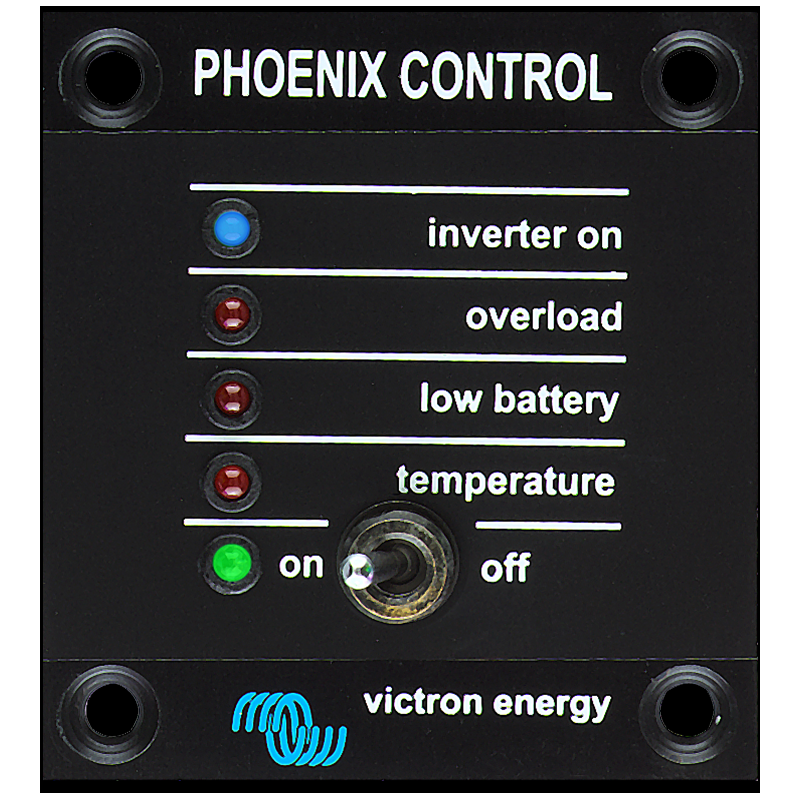

Pe panoul frontal sunt disponibile indicatii pentru invertor pornit, suprasarcina, baterie descarcata si temperatura, precum si LED de confirmare pentru pozitia pornit. Luminozitatea LED-urilor este redusa automat pe timpul noptii. Alimentarea panoului este de 9 pana la 70 V DC, cu un consum de 30 mA, iar temperatura maxima de functionare indicata este de 50 grade C. Dimensiunile sunt de 65 x 60 x 40 mm, ceea ce permite integrarea compacta in panouri de comanda si tablouri tehnice.

Conectarea se realizeaza la interfata UTP dedicata de monitorizare si control a invertorului compatibil. Panoul este compatibil cu modelele Phoenix de 12 V cu puteri de 1200, 1600, 2000, 3000 si 5000 VA, cu modelele de 24 V cu puteri de 1200, 1600, 2000, 3000 si 5000 VA, precum si cu modelele de 48 V de 3000 si 5000 VA. Poate fi utilizat si impreuna cu un invertor incarcator MultiPlus atunci cand este necesara functia de transfer automat, fara utilizarea functiei de incarcare.

Montajul trebuie efectuat numai dupa confirmarea compatibilitatii echipamentului si cu instalatia DC si AC scoasa de sub tensiune. Panoul nu este destinat invertoarelor cu interfata VE Direct, deoarece acestea utilizeaza un alt tip de panou de comanda. Respectati instructiunile de cablare ale invertorului, folositi conexiuni UTP adecvate si verificati semnalizarile de suprasarcina, baterie descarcata sau temperatura inainte de repunerea sistemului in functiune.

Intrebari frecvente

Ce rol are acest panou de control?

Permite pornirea si oprirea de la distanta a invertorului compatibil si afiseaza starea de functionare prin LED-uri.

Ce semnalizari sunt disponibile pe panou?

Sunt indicate starea invertorului, suprasarcina, baterie descarcata, temperatura si pozitia pornit a comutatorului.

Cu ce invertoare Phoenix este compatibil?

Este destinat modelelor Phoenix cu interfata UTP de monitorizare si control, in gamele de 12 V, 24 V si 48 V specificate de producator pentru acest panou.

Este compatibil cu invertoarele cu interfata VE Direct?

Nu. Pentru invertoarele cu interfata VE Direct este necesar un panou de control dedicat acestei interfete.

Care sunt dimensiunile panoului?

Dimensiunile sunt de 65 x 60 x 40 mm.
