Descriere

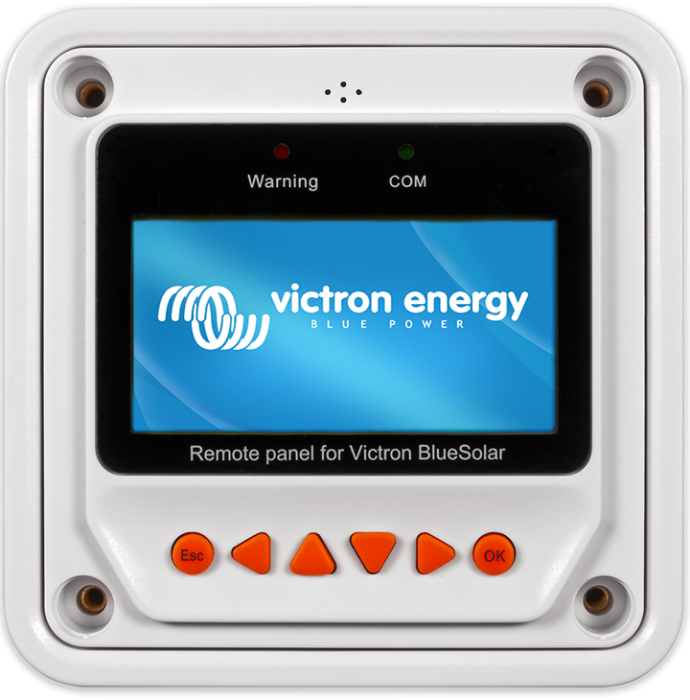

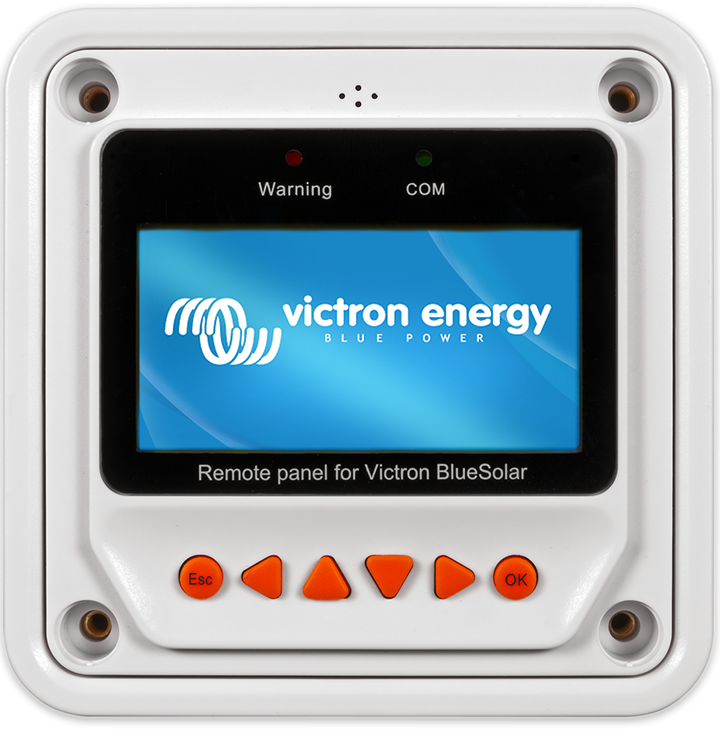

Panoul de control la distanta este un accesoriu dedicat pentru regulatoarele de incarcare BlueSolar PWM-Pro. Acesta permite monitorizarea locala a instalatiei fotovoltaice si accesul la setarile regulatorului, fiind potrivit pentru sisteme unde echipamentul este instalat intr-un tablou, spatiu tehnic sau alta locatie mai putin accesibila. Nu este un regulator de incarcare separat, ci o interfata de afisare, control si configurare pentru regulatorul compatibil.

Compatibilitatea confirmata este cu regulatoarele BlueSolar PWM-Pro pentru sisteme de 12 V sau 24 V, in variantele de 5 A, 10 A, 20 A si 30 A. Ecranul LCD afiseaza informatii despre tensiunea si curentul panourilor fotovoltaice, tensiunea si curentul bateriei, respectiv tensiunea si curentul iesirii de consumatori. Sunt disponibile indicatoare pentru zi/noapte, nivelul bateriei, starea iesirii de sarcina, LED de avertizare, LED de comunicatie si alarma sonora configurabila. Consumul propriu este de maximum 15 mA cu iluminarea oprita, maximum 23 mA cu iluminarea activa si maximum 65 mA cu iluminarea si alarma activa. Dimensiunile fetei panoului sunt 98 x 98 mm, dimensiunile ramei sunt 114 x 114 mm, iar greutatea este de 0,2 kg.

Montajul se realizeaza in pozitia aleasa conform dimensiunilor de incastrare din documentatia tehnica. Panoul se conecteaza direct la regulatorul BlueSolar PWM-Pro printr-un cablu UTP standard cu conectori RJ45, cu lungime maxima admisa de 20 m. Interfata foloseste comunicatie RS485 si alimentare de 12 V prin conectorul RJ45. Dupa conectare, utilizatorul poate naviga prin ecranele de monitorizare si meniurile de configurare folosind tastele frontale.

Prin meniu pot fi consultate informatiile dispozitivului, parametrii de control, setarile iesirii de consumatori, erorile si parametrii panoului. Sunt disponibile moduri de control manual, pornire si oprire in functie de lumina, control lumina plus temporizare si control dupa timp. Pentru functionarea corecta a indicatorului de stare a bateriei, capacitatea bateriei trebuie configurata corect, iar consumatorii trebuie conectati la iesirea de sarcina a regulatorului, nu direct la baterie. Instalarea trebuie efectuata ferit de ploaie, praf excesiv, vibratii, gaze corozive si interferente electromagnetice puternice, in intervalul de temperatura ambianta de la -20 grade C la +70 grade C.

Intrebari frecvente

Cu ce regulatoare este compatibil acest panou de control?

Este compatibil cu regulatoarele BlueSolar PWM-Pro de 12 V sau 24 V, in variantele de 5 A, 10 A, 20 A si 30 A.

Cum se conecteaza panoul la regulator?

Conectarea se realizeaza cu un cablu UTP standard cu mufe RJ45. Lungimea maxima admisa a cablului este de 20 m.

Ce informatii afiseaza ecranul LCD?

Ecranul poate afisa tensiunea si curentul panourilor fotovoltaice, tensiunea si curentul bateriei, tensiunea si curentul iesirii de consumatori, precum si indicatoare de zi/noapte si stare a bateriei.

Poate fi utilizat pentru configurarea regulatorului?

Da. Panoul ofera acces la parametri de control, setari pentru iesirea de consumatori, informatii despre dispozitiv, temporizari, alarme si coduri de eroare ale regulatorului compatibil.

Este inclus cablul RJ45 pentru conectare?

Documentatia confirma utilizarea unui cablu UTP standard cu conectori RJ45, dar nu precizeaza includerea cablului in pachet. Se recomanda verificarea continutului pachetului la achizitie.
