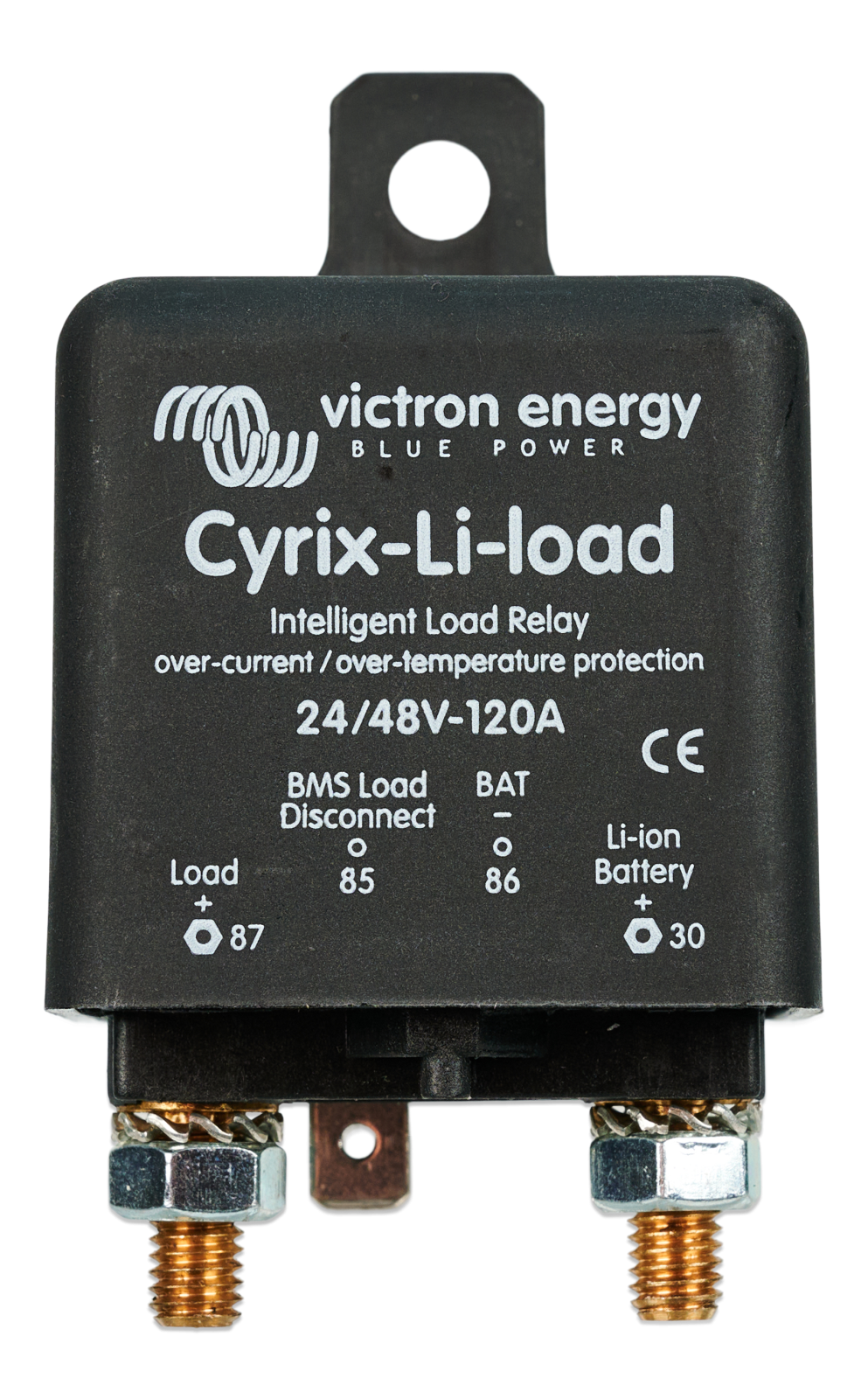

![Releu inteligent Cyrix Li load 24 48V 120A [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/releu-inteligent-cyrix-li-load-24-48v-120a-514852.png "Releu inteligent Cyrix Li load 24 48V 120A [1]")
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Review-uri (0)
Descriere
Cyrix-Li-load este un releu inteligent pentru gestionarea consumatorilor de curent continuu din sisteme cu baterii LiFePO4. Acesta este destinat sarcinilor care nu pot fi controlate direct de BMS si deconecteaza circuitul de consum atunci cand semnalul de control de la BMS indica necesitatea protejarii bateriei. Este potrivit pentru aplicatii fotovoltaice autonome, sisteme de stocare, vehicule speciale, rulote sau instalatii marine cu bancuri de baterii la 24V ori 48V.
Echipamentul este proiectat pentru sisteme de 24V si 48V. Seria de 120A are curent continuu si capacitate de intrerupere de 120A la 12V sau 24V, iar capacitatea de intrerupere la 48V este de 40A. Consumul propriu in stare deschisa este sub 4 mA. Carcasa are grad de protectie IP54, dimensiuni de 46 x 46 x 80 mm si masa de aproximativ 0,11 kg. Conexiunile de putere folosesc borne M6.
Montajul se realizeaza intre bateria de litiu si circuitul de consumatori: borna 30 este pentru partea de baterie, iar borna 87 pentru iesirea spre sarcina. Borna 86 se conecteaza la minusul bateriei, iar intrarea de control 85 se conecteaza la iesirea Load Disconnect a unui BMS compatibil. Schema de conectare necesita protectii fuzibile adecvate pe circuitele de putere, alese conform sectiunii cablurilor, curentului sarcinii si cerintelor instalatiei.
Releul se deschide atunci cand intrarea de control devine libera sau este adusa la nivel scazut. Dupa revenirea tensiunii bateriei, BMS poate comanda reconectarea dupa 30 de secunde. Dupa trei tentative de reconectare, releul ramane deschis pana cand tensiunea bateriei depaseste 26V, respectiv 52V, timp de cel putin 30 de secunde. Instalarea trebuie efectuata cu bateria deconectata si de personal calificat, iar produsul trebuie protejat impotriva apei directe, condensului si depasirii limitarilor electrice.
Intrebari frecvente
Pentru ce este utilizat releul Cyrix-Li-load?
Este utilizat pentru deconectarea automata a consumatorilor de curent continuu dintr-un sistem cu baterie LiFePO4 atunci cand BMS transmite un semnal de protectie la descarcare.
La ce tensiuni poate fi utilizat?
Este destinat sistemelor de baterii de 24V si 48V. Conform fisei tehnice, curentul continuu si capacitatea de intrerupere sunt de 120A la 12V sau 24V, iar capacitatea de intrerupere la 48V este de 40A.
Cum se conecteaza la BMS?
Intrarea de control a releului se conecteaza la iesirea Load Disconnect a BMS. BMS comanda deschiderea releului atunci cand este necesara oprirea consumatorilor pentru protectia bateriei.
Ce se intampla dupa o deconectare de protectie?
Daca tensiunea bateriei isi revine, releul poate reconecta sarcina dupa 30 de secunde. Dupa trei tentative, ramane deconectat pana la atingerea unei tensiuni de reincarcare de peste 26V sau 52V, mentinuta minimum 30 de secunde.
Poate fi montat in exterior?
Carcasa are protectie IP54, ceea ce ofera protectie impotriva prafului si stropirii cu apa. Totusi, produsul trebuie instalat intr-un loc ferit de jeturi directe de apa, inundare, condens persistent si temperaturi excesive.
